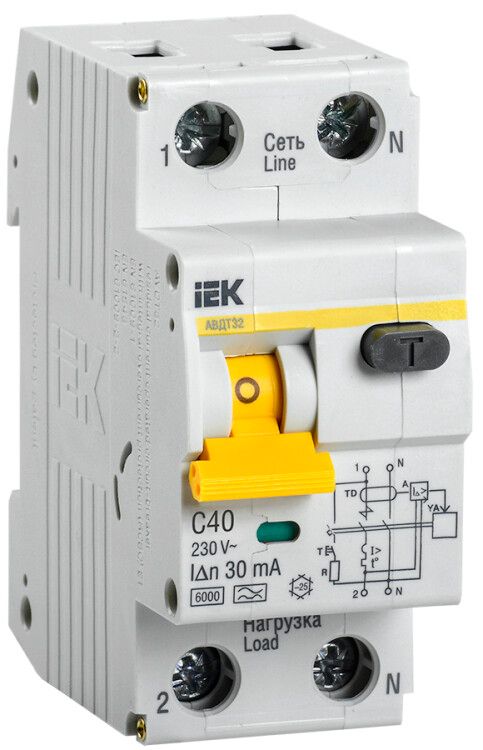

Выключатель автоматический дифференциального тока 2п (1P+N) C 40А 30мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-040-C-30

Автоматический выключатель дифференциального тока АВДТ-32 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения защиты от перегрузок и коротких замыканий. Устройство совмещает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает его удобным решением для промышленных и бытовых сетей переменного тока.

Назначение и область применения

АВДТ-32 используется для защиты групповых линий, особенно там, где есть повышенный риск утечек тока: розетки на улице, в гаражах, подвалах, на производстве. Подходит для питания оборудования с высокими требованиями к безопасности - сварочных аппаратов, насосов, станков, систем освещения в сырых помещениях. Устройство реагирует на переменный ток утечки и импульсный постоянный ток (тип A), что важно для современной техники с импульсными источниками питания - частотных преобразователей, компьютеров, зарядных устройств.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9,2 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - безопасный порог для защиты человека
• Номинальное напряжение: 230 В - для однофазных сетей
• Количество полюсов: 1+N - коммутирует фазу и ноль одновременно
• Тип чувствительности: A - реагирует на переменный и импульсный постоянный ток утечки
• Отключающая способность: 6 кА - выдерживает большие токи КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, светильники)
• Частота: 50 Гц - стандарт для российских сетей
• Ширина по модулям: 2 - занимает два места на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - подходит для медных жил большого сечения
• Степень защиты: IP20 - защита от прикосновений и твердых предметов, не для открытых площадок
• Диапазон температур: от -25 до +40 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с возможностью влажности
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Глубина монтажа: 71 мм - требует достаточного пространства в распределительном щите
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запыления

Совместимость и монтаж

АВДТ-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают надежный контакт даже при многократных циклах подключения/отключения. Устройство имеет коммутируемый нулевой проводник - ноль размыкается вместе с фазой, что соответствует требованиям безопасности. Монтаж выполняется в щитах с глубиной не менее 71 мм. Подключение кабелей сечением до 25 мм2 возможно без дополнительных переходников. Устройство совместимо с другими компонентами серии KARAT от IEK.

Безопасность и стандарты

АВДТ-32 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2 - российским стандартам на дифференциальные автоматы. Применение типа A гарантирует защиту от утечек, возникающих при работе современных электронных устройств. Индикатор положения контактов показывает состояние автомата даже после срабатывания - это помогает оперативно диагностировать причину отключения. Кнопка TEST позволяет ежемесячно проверять работоспособность без внешних приборов.

Преимущества

• Комбинированная конструкция: дифзащита и автомат в одном устройстве - экономит место в щите
• Насечки на зажимах - снижают нагрев и усиливают контакт, исключают ослабление соединения
• Помехоустойчивая схема - не ложно срабатывает при скачках напряжения
• Двойная защелка на DIN-рейке - фиксирует устройство плотно, не выпадает при вибрации
• Яркий индикатор состояния - сразу видно, сработал ли автомат или он просто выключен
• Поддержка коммутируемого нуля - соответствие новым требованиям ПУЭ

Ограничения применения

АВДТ-32 нельзя использовать в сетях постоянного тока - только в переменных (AC). Степень защиты IP20 не допускает установку на улице или во влажных местах без дополнительной защиты (например, в боксе). Не рекомендуется применять в средах с высокой степенью загрязнения (пыль, металлическая стружка) - требуется класс загрязнения 2, а не выше. Также устройство не подходит для защиты отдельных мощных потребителей (более 9 кВт) без учета других факторов - лучше выбирать более высокий номинал или параллельные решения.

Примеры использования

• Защита группы розеток в гараже с использованием сварочного аппарата
• Обеспечение безопасности в подвале с освещением и насосом
• Щитовая группа на производстве для станков с ЧПУ и инверторами
• Распределительный щит в офисе для розеток, где подключена оргтехника
• Линии питания на объектах с временным электроснабжением (строительные площадки)

Практические советы

• При монтаже всегда проверяйте полярность: L и N должны быть подключены точно по маркировке
• Не используйте кабели с сечением меньше 1,5 мм2 - зажимы не обеспечат надежного контакта
• Проверяйте работу кнопкой TEST хотя бы один раз в месяц - это обязательное правило безопасности
• Убедитесь, что в щите достаточно места: глубина 71 мм - это минимум, нужен еще зазор для проводов
• Если в сети много импульсных нагрузок (LED-светильники, UPS), тип A - правильный выбор; для обычных розеток можно было бы выбрать тип AC, но здесь он уже задан
• При замене старого автомата - сравнивайте не только ток, но и тип защиты: если раньше был тип AC, а теперь тип A - это улучшение, а не ошибка
