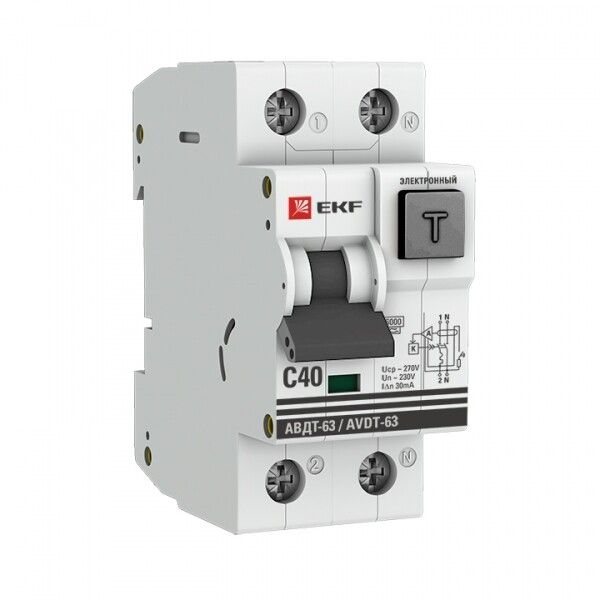

Выключатель автоматический дифференциального тока АВДТ-63 1п+N 40А C 30мА тип A PROxima (электронный) | DA63-40-30e EKF

Автоматический выключатель дифференциального тока АВДТ-63 1п+N 40А C 30мА тип A 6кА электронный от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

АВДТ-63 предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Применяется в бытовых и промышленных сетях переменного тока 230 В, частотой 50 Гц. Особенно эффективен там, где используются электрооборудование с полупроводниковыми элементами - стиральные машины, инверторные насосы, компьютеры, светодиодные осветительные системы.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без отключения
• Дифференциальный ток: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки, включая импульсы от современных приборов (например, ИБП, зарядные устройства)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, двигатели); срабатывает при токе 5–10 крат от номинала
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку 35 мм
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловые повреждения
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию внутри аппарата
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищен от прикосновений пальцев и твердых предметов, но не от воды; требует установки в закрытый щит
• Поперечное сечение проводника: 0–25 мм2 - совместим с медными и алюминиевыми проводами
• Модульная ширина: 2 - занимает два модуля на DIN-рейке
• Глубина монтажа: 45 мм - требуется свободное пространство в щите
• Рабочая температура: -40...+50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Потери мощности: 4,5 Вт - минимальное энергопотребление самого устройства
• Тип: Электронный - использует электронную плату для детектирования утечек, требует питания от сети
• Климатическое исполнение: УХЛ4 - предназначено для работы в умеренном и холодном климате с повышенной влажностью

Совместимость и монтаж

АВДТ-63 устанавливается на DIN-рейку в распределительном щите. Для подключения используются медные или алюминиевые провода сечением от 0,5 до 25 мм2. Обязательно соблюдайте полярность: вход фазы - L, вход нуля - N. Выходные контакты помечаются L и N соответственно. Нельзя использовать с системами TN-C - требуется отдельный PE-проводник. Монтаж возможен только в закрытых щитах с классом защиты не ниже IP54. Устройство не имеет механического запуска - при отключении необходимо вручную перевести рычаг в положение «ON».

Безопасность и стандарты

Соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Соответствует требованиям к устройствам дифференциальной защиты категории 3 по токоограничению. Сертифицирован для применения в сетях с категорией перенапряжения III и степенью загрязнения 3 - то есть в условиях промышленных помещений с пылью и влагой. Гарантийный срок - 84 месяца (7 лет).

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Тип A - единственная возможность защиты от пульсирующего постоянного тока утечки, характерного для современной техники
• Электронный тип - точнее реагирует на сложные формы утечек, чем электромеханический аналог
• Коммутация алюминиевых и медных проводов - гибкость при реконструкции старых сетей
• Защита от перенапряжений - встроенная система снижает риск выхода из строя подключенного оборудования

Ограничения применения

• Не применяется в сетях TN-C - требует отдельного защитного проводника PE
• Не работает при отсутствии напряжения на входе - электронный блок нуждается в питании, поэтому при обрыве нуля или фазы защита теряется
• Не допускается установка вне закрытого щита - IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током - только переменный (AC)
• При длительной работе при максимальной нагрузке (40 А) возможно нагревание - необходима хорошая вентиляция в щите

Примеры использования

• Щит квартиры - защита группы розеток в ванной комнате, кухне, балконе
• Промышленный станок с ЧПУ - защита от утечек через изоляцию двигателей и преобразователей частоты
• Конвейерная линия с частотным регулированием - предотвращение ложных срабатываний благодаря типу A
• Система освещения со светодиодными светильниками и драйверами - защита от импульсных утечек
• Подвалы, гаражи, теплицы - работа при низких температурах (-40 C) без потери функциональности

Практические советы

• Проверьте перед монтажом: наличие отдельного PE-провода и правильность схемы TN-S/TN-C-S
• При использовании алюминиевых проводов - обязательно примените переходные контактные площадки или специальные наконечники
• Не устанавливайте рядом с источниками сильных электромагнитных помех - может вызывать ложные срабатывания
• Рекомендуется тестирование кнопкой «T» ежемесячно - проверка работоспособности УЗО
• При проектировании щита учтите глубину монтажа (45 мм) и ширину (2 модуля) - не забудьте о зазорах для других устройств
• Для больших объектов - используйте координацию с другими УЗО/АВДТ: этот аппарат можно применять как групповой, но не как основной на вводе без согласования с проектом
