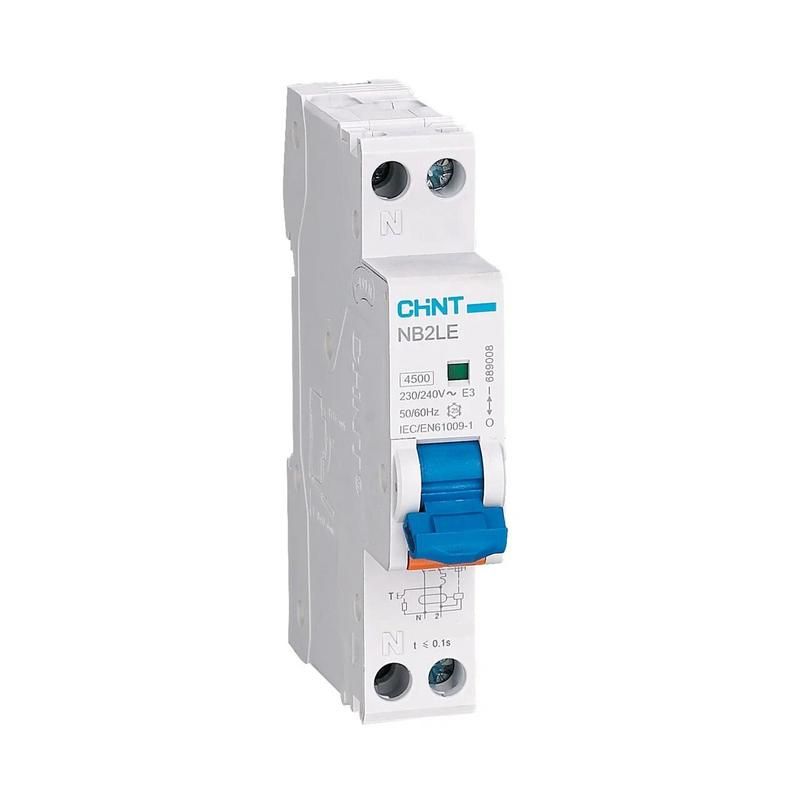

Выключатель автоматический дифференциального тока NB2LE 1P+N 40A 30mA 1мод., х-ка С, электронный тип A, 6kA (R) | 252639 CHINT

Автоматический выключатель дифференциального тока CHINT NB2LE с артикулом 252639 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока, что делает его надёжным решением для жилых, офисных и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока CHINT NB2LE используется в однофазных сетях переменного тока 230 В, 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥ 30 мА);
• возгораний из-за утечек тока через изоляцию;
• перегрузок и коротких замыканий благодаря характеристике срабатывания «C».

Подходит для установки в распределительных щитах квартир, домов, административных зданий, мастерских и малых производственных участков. Применяется там, где требуется высокий уровень безопасности при использовании бытовой техники, водонагревателей, бойлеров, стиральных машин и других устройств с возможностью утечки тока.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 8–9 кВт при 230 В.
• Номинальный ток утечки: 30 мА - чувствителен к слабым утечкам, безопасен для человека.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, LED-светильников).
• Номинальное напряжение: 230 В, максимальное рабочее - 500 В.
• Отключающая способность: 6 кА - способен отключить цепь даже при крупном КЗ.
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры).
• Напряжение изоляции (Ui): 500 В - обеспечивает безопасную работу при колебаниях сети.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к скачкам напряжения, таким как удары молнии.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.
• Модульная ширина: 1 модуль - занимает мало места в щите.
• Степень защиты (IP): IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - подходит для большинства помещений, не рекомендован для открытых площадок.
• Механический ресурс: 10 000 циклов включения/отключения.
• Электрический ресурс: 4 000 циклов при номинальной нагрузке.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - соответствует требованиям нормативов для удобства и безопасности. Ноль и фаза подводятся сверху, выход - снизу. Отключение незащищенной нейтрали реализовано - при срабатывании полностью размыкаются оба провода, исключая опасный потенциал на N-проводе.

При установке важно соблюдать полярность: L - фаза, N - ноль. Не допускается использование в трёхфазных системах или с постоянным током. Для правильной работы необходимо подключать только в цепи с заземлением (TN-S, TN-C-S).

Безопасность и стандарты

Выключатель дифференциального тока CHINT NB2LE соответствует международному стандарту IEC 61009-1 и российским нормам ГОСТ Р 50807. Электронный тип срабатывания обеспечивает стабильную работу даже при просадках напряжения. Индикатор положения контактов (окошко) показывает состояние: красный - сработал, белый - включен.

Преимущества

• Защита типа «A» - актуальна для современных устройств с импульсными источниками питания (USB-зарядки, инверторы, LED-освещение).
• Отключение нуля повышает безопасность - исключает риск удара током при повреждении нейтрального провода.
• Компактный формат (1 модуль) экономит место в щите.
• Высокая механическая и электрическая износостойкость - долгий срок службы при активном использовании.
• Наличие тестовой кнопки - позволяет регулярно проверять исправность без специнструментов.

Ограничения применения

• Не применяется в сетях постоянного тока (DC).
• Не подходит для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не рассчитан на частые операции включения/отключения - предназначен для редких коммутаций, не является обычным рубильником.
• Не работает при отсутствии заземления - требует наличия системы TN-S/TN-C-S.
• Не подходит для защиты цепей с токами утечки выше 30 мА - для таких задач нужны модели с 100 мА или 300 мА.

Примеры использования

• Щит квартиры - защита розеток в ванной, кухне, детской комнате.
• Общественные здания - розеточные группы в школах, больницах, кафе.
• Производственные помещения - питание станков, насосов, компрессоров с частотными преобразователями.
• Системы автономного водоснабжения - защита насосов и нагревателей воды.

Практические советы

• Проверяйте работоспособность кнопкой «Тест» минимум один раз в месяц - это обязательное условие безопасности.
• При установке в старом щите убедитесь, что DIN-рейка прочная и правильно закреплена.
• Не используйте этот выключатель вместо обычного автомата - он не предназначен для частых включений.
• Если в цепи есть мощные потребители с пусковыми токами (двигатели), выбранная характеристика «C» - верное решение.
• При наличии нескольких групп розеток - лучше использовать несколько устройств по 30 мА, чем один на всю квартиру - так проще найти место утечки.
• Посадочный диаметр клемм - 6 мм - подходит для медных проводов сечением до 16 мм2.
