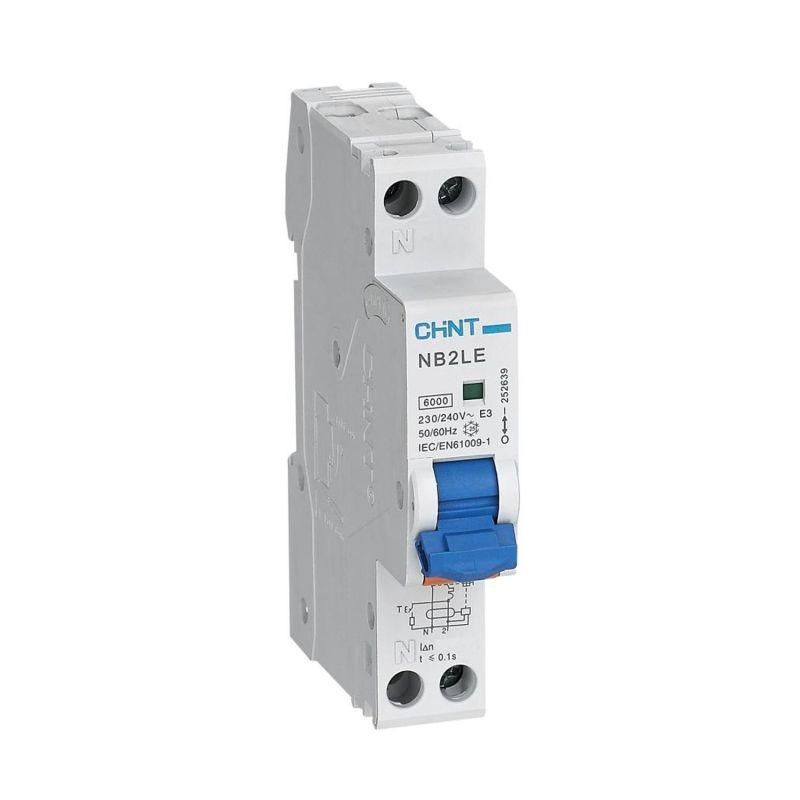

Выключатель автоматический дифференциального тока NB2LE 1P+N 32A 30mA 1мод., х-ка С, электронный тип A, 6kA (R) | 252638 CHINT

Автоматический выключатель дифференциального тока CHINT NB2LE с артикулом 252638 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока, что делает его надёжным решением для жилых, офисных и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока CHINT NB2LE используется в однофазных сетях переменного тока 230 В, 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• возгораний из-за утечек тока через изоляцию;
• перегрузок и коротких замыканий благодаря характеристике срабатывания «C».

Подходит для установки в распределительных щитах квартир, домов, административных зданий, мастерских и малых производственных участков. Применяется там, где требуется высокий уровень безопасности при использовании бытовой техники, электроплит, бойлеров, стиральных машин и других устройств с возможной утечкой тока.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 7,4 кВт при 230 В.
• Номинальный ток утечки: 30 мА - чувствителен к опасным утечкам, которые могут вызвать поражение человека.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, светодиодных светильников).
• Номинальное напряжение: 230 В - совместим с сетями стандарта Европы и стран СНГ.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ в жилых и коммерческих сетях.
• Количество полюсов: 1P+N - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе после отключения.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, бытовые приборы с пусковыми токами (двигатели, компрессоры).
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при колебаниях напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.
• Ширина: 1 модуль - занимает минимум места на DIN-рейке.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги - требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для открытого монтажа.
• Износостойкость: 10 000 механических и 4 000 электрических циклов - долговечен при регулярном использовании.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - соответствует требованиям нормативов по организации распределительных щитов. Нейтраль (N) обязательно должна быть подключена к клемме N, так как устройство отключает незащищенную нейтраль - это гарантирует полное отсутствие напряжения на оборудовании после срабатывания.

Фаза подключается к верхней клемме L, ноль - к N. Перед первым запуском необходимо провернуть рычаг в положение «ON». Для тестирования работы дифзащиты используйте кнопку «T» (Test) - она имитирует утечку тока и должна вызывать отключение.

Безопасность и стандарты

Выключатель автоматический дифференциального тока CHINT NB2LE соответствует международному стандарту IEC 61009-1 и российскому ГОСТ Р 50807. Произведён с учётом требований к электробезопасности для помещений с повышенной опасностью. Отключение нуля при утечке снижает риск поражения при повреждении нейтрального провода.

Преимущества

• Электронный тип срабатывания - работает при низких значениях тока утечки, даже при отклонении напряжения сети.
• Индикация состояния - окно показывает, находится ли контакт в положении «ON» или «OFF» - удобно при диагностике.
• Отключение нуля - исключает ситуацию, когда после срабатывания на корпусе оборудования остаётся напряжение.
• Совместимость с современными нагрузками - тип «A» реагирует на пульсирующие утечки от LED-освещения, инверторов, ЭПРА, USB-зарядок.

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей 230 В.
• Не рассчитан на внешнюю установку - степень защиты IP20 требует монтажа в закрытом щите.
• Не подходит для цепей с постоянным током - работает только с переменным током (AC).
• Не рекомендован для мест с температурой ниже -25C или выше +40C - например, на улице или в неотапливаемых чердачных помещениях зимой.
• Не заменяет УЗО+автомат - это уже интегрированное решение, но нельзя использовать его вместо отдельного автомата для мощных потребителей без дифзащиты.

Примеры использования

• Защита группы розеток в ванной комнате - особенно важна для бойлеров, стиральных машин.
• Щиток в квартире - основной дифавтомат на входе или групповой на кухне и санузле.
• Мастерская или гараж - защита инструментов с двигателями (дрели, точила, компрессоры).
• Офис - обеспечение безопасности для компьютеров, серверов, оргтехники с импульсными источниками питания.

Практические советы

• Обязательно проверяйте работу кнопкой «Тест» не реже одного раза в месяц - это требование нормативов и гарантия вашей безопасности.
• При замене старого УЗО или автомата убедитесь, что новый имеет ту же ширину (1 модуль) и аналогичную характеристику (C, 32 А, 30 мА).
• Не допускайте подключения нуля к клемме L - это приведёт к отказу защиты и риску поражения.
• Если устройство часто срабатывает - проверьте изоляцию проводки, состояние подключённых приборов (особенно нагревательных элементов).
• Для больших щитов с несколькими дифавтоматами используйте метки - чтобы легко найти, какой именно прибор сработал.
