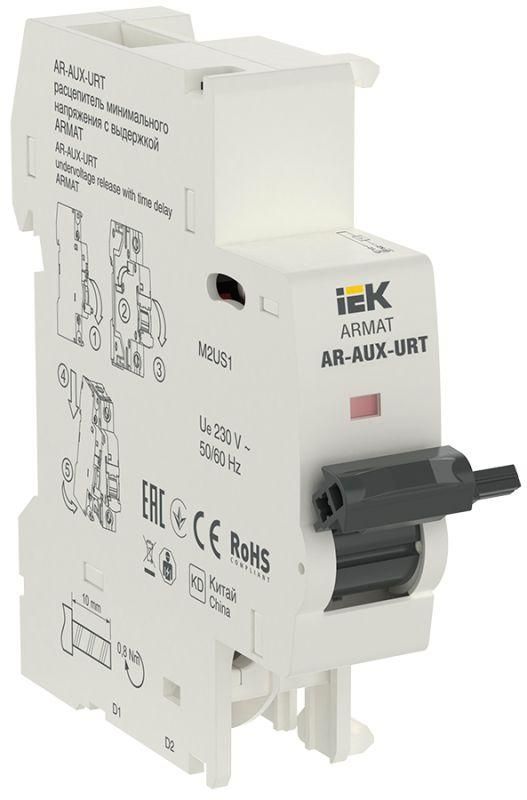

Расцепитель минимального напряжения с выдержкой AR-AUX-URT 220…240В ARMAT IEK | AR-AUX-URT-220

Расцепитель минимального напряжения с выдержкой времени AR-AUX-URT 220-240В от IEK используется для безопасного отключения автоматических выключателей серии ARMAT при падении напряжения ниже заданного уровня. Устройство обеспечивает надёжную работу в условиях колебаний сети и подходит для промышленной автоматизации.

Назначение и область применения

AR-AUX-URT 220-240В защищает оборудование от повреждений при аварийном снижении напряжения в сети. Когда напряжение падает ниже порогового значения, расцепитель активируется и отключает автоматический выключатель. Это особенно важно для станков, насосов, конвейеров и других устройств, которые должны работать только при стабильном питании.

Устройство совместимо с автоматическими выключателями ARMAT серий M06N и M10N. Применяется в системах управления промышленным оборудованием, где требуется предотвращение самозапуска после перебоев питания.

Технические характеристики

• Номинальное напряжение: 230 В (работает в диапазоне 220–240 В)
• Ток: переменный и постоянный (AC/DC)
• Диапазон рабочих температур: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 - устойчив к влаге, запылённости и перепадам температур в помещениях с умеренным климатом
• Габаритная ширина: 17,7 TE (стандартная модульная единица для щитов)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет корпуса: белый
• Количество контактов: 0 - устройство не имеет собственных коммутирующих контактов, работает через внешний механизм отключения

Совместимость и монтаж

AR-AUX-URT 220-240В устанавливается непосредственно на автоматические выключатели ARMAT серий M06N и M10N. Монтаж выполняется механически - устройство фиксируется на DIN-рейке и соединяется с выключателем через шток. Подключение проводов осуществляется к клеммам расцепителя, расположенным на передней панели.

Не требует внешнего источника питания - получает энергию от сети, которую контролирует. Для работы необходимо, чтобы напряжение на входе соответствовало заявленному диапазону 220–240 В.

Безопасность и стандарты

AR-AUX-URT 220-240В соответствует требованиям безопасности для оборудования, используемого в промышленных электроустановках. Климатическое исполнение УХЛ4 позволяет применять устройство в закрытых помещениях с нормальной влажностью и температурой, включая холодные цеха. IP20 исключает использование в сырых или пыльных средах без дополнительной защиты.

Преимущества

• Выдержка времени - предотвращает ложные срабатывания при кратковременных просадках напряжения
• Универсальная установка - подходит ко всем моделям выключателей ARMAT M06N и M10N
• Широкий температурный диапазон - работает даже в неотапливаемых помещениях зимой
• Долгий срок службы - 15 лет гарантируют долгую эксплуатацию без замены
• Отсутствие контактов снижает риск отказа из-за окисления или износа

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не совместим с другими сериями автоматов кроме ARMAT M06N/M10N
• Требуется стабильное напряжение 220–240 В; при более низком значении срабатывает, при более высоком - может не включиться
• Не предназначена для управления нагрузкой - только для отключения автомата

Примеры использования

• Отключение станков CNC при просадке напряжения - предотвращает брак деталей и выход из строя ЧПУ
• Защита конвейерных линий - исключает самозапуск после отключения электроснабжения
• Автоматизация систем водоснабжения - останавливает насосы при падении напряжения, защищая двигатель
• Щитовые комнаты промышленных объектов - часть системы безопасности для групп автоматов

Практические советы

• Проверьте соответствие типа автомата: AR-AUX-URT 220-240В работает только с ARMAT M06N и M10N
• При монтаже убедитесь, что шток правильно зафиксирован - иначе расцепитель не сможет отключить автомат
• Не устанавливайте устройство рядом с источниками тепла выше +70 C - это сократит срок службы
• Для защиты от пыли и влаги используйте герметичные щиты, так как IP20 не обеспечивает внешнюю защиту
• При тестировании системы имитируйте реальные условия просадки напряжения - проверьте время задержки срабатывания
