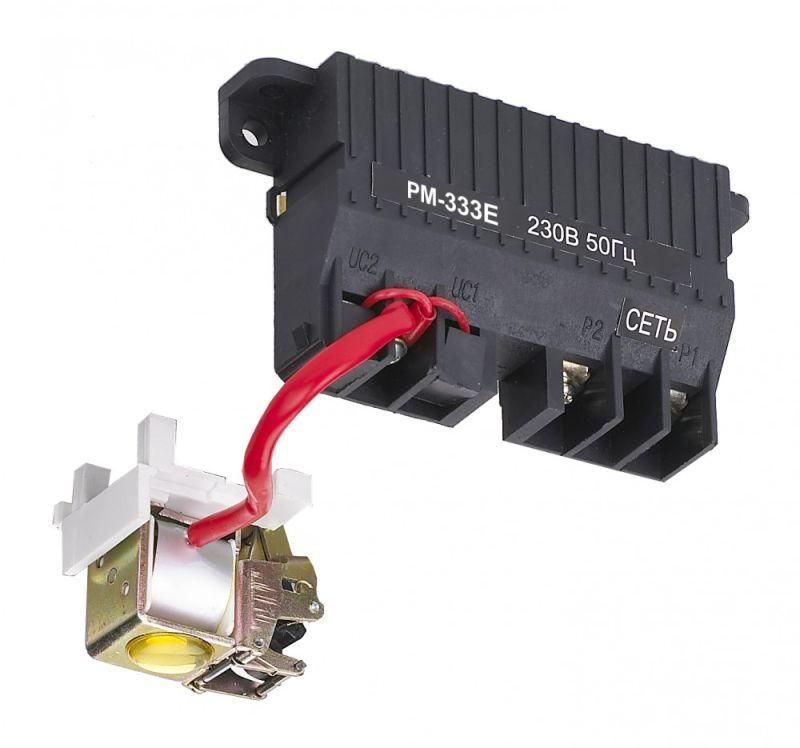

Расцепитель минимального напряжения левый AC 230В ВА-333E DEKraft 22598DEK APC

Расцепитель минимального напряжения левый AC 230В ВА-333E - устройство для автоматического отключения выключателя ВА-333E при падении напряжения ниже безопасного уровня. Применяется в системах защиты электрооборудования, где важна надежная реакция на просадки сети. Бренд DEKRAFT, артикул 22598dek.

Назначение и область применения

Расцепитель минимального напряжения левый AC 230В ВА-333E предназначен для работы в паре с автоматическими выключателями серии ВА-333E. Он отключает выключатель, когда напряжение в цепи управления падает ниже 70% от номинала (т.е. ниже ~154 В при 220 В). Это предотвращает работу оборудования при недостаточном питании, что особенно важно для станков, насосов, конвейеров и других устройств, чувствительных к колебаниям напряжения.

Технические характеристики

• Напряжение питания: 220–230 В переменного тока (AC)
• Тип расцепления: минимального напряжения - срабатывает при снижении напряжения, а не при его повышении
• Уставка срабатывания: около 70% от номинального напряжения (например, при 220 В - срабатывает при ≤154 В)
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа и надежного контакта
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - используются для сигнализации состояния отключения
• Количество переключающих контактов: 0 - не имеет функции коммутации нагрузки

Совместимость и монтаж

Расцепитель минимального напряжения левый AC 230В ВА-333E совместим исключительно с автоматическими выключателями серии ВА-333E. Устанавливается в левый слот корпуса выключателя - фиксируется механически, без дополнительных креплений. Подключение управляющего напряжения осуществляется через винтовые клеммы: L и N. Контакты НЗ и НО предназначены для подключения цепей сигнализации (например, лампы “понижение напряжения” или вход PLC).

Безопасность и стандарты

Изделие соответствует требованиям к устройствам защиты для низковольтной аппаратуры. Серия РМ-333Е от DEKraft прошла сертификацию в рамках ЕАЭС. Не требует специального обслуживания, но должна использоваться в условиях, указанных производителем - без перегрузок по напряжению и в допустимой температуре окружающей среды.

Преимущества

• Высокая точность срабатывания - отключение происходит при точно заданной доле номинального напряжения
• Простая интеграция - монтируется прямо в выключатель ВА-333E без внешних проводок
• Наличие двух типов контактов позволяет использовать его как в автономных системах, так и в АСУ ТП
• Надежный винтовой контакт - минимизирует риск нагрева и потери связи при вибрациях

Ограничения применения

• Не работает при постоянном токе - только для переменного тока 220–230 В
• Не является самостоятельным выключателем - требует установленного выключателя ВА-333E
• Не защищает от перенапряжения - только от просадки
• Не рассчитан на частые включения/выключения - длительные циклы могут снизить срок службы контактов
• Не следует применять в местах с высокой вибрацией без дополнительной фиксации

Примеры использования

• Защита станков ЧПУ - отключение при просадке напряжения, чтобы избежать брака деталей
• Конвейерные системы - предотвращение запуска при нестабильном питании
• Групповые щиты с несколькими выключателями - один расцепитель контролирует целую секцию
• Объекты с генераторными источниками - контроль качества питания после перехода на резерв

Практические советы

• Проверьте напряжение на клеммах расцепителя перед вводом в эксплуатацию - даже небольшое отклонение от 220–230 В может вызвать ложное срабатывание
• Используйте НЗ контакт для включения световой сигнализации - он будет гореть при штатной работе, гаснуть при отключении
• Подключите НО контакт к входу контроллера - можно формировать событие “потеря напряжения” в SCADA
• При замене убедитесь, что новый расцепитель - именно левый вариант; правый не подойдет
• Не используйте расцепитель в качестве основного выключателя - он не рассчитан на коммутацию тока нагрузки
