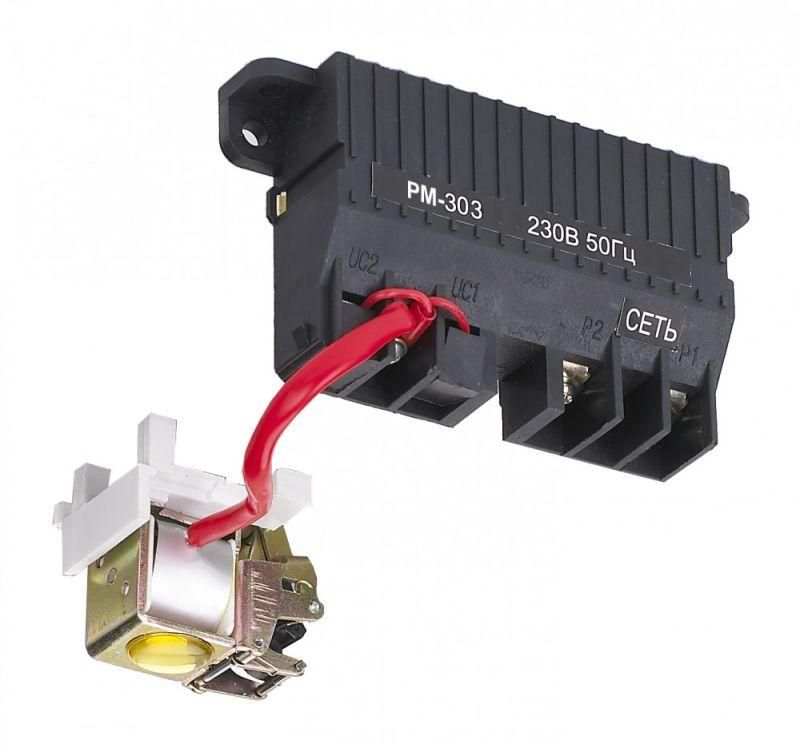

Расцепитель минимального напряжения левый AC 230В ВА-306 DEKraft 22921DEK APC

Расцепитель минимального напряжения левый AC 230В ВА-306 от компании DEKraft предназначен для автоматического отключения выключателя ВА-306 при падении напряжения ниже безопасного уровня. Этот элемент используется в системах управления электрооборудованием, где важна защита от просадок сети.

Назначение и область применения

Расцепитель минимального напряжения левый AC 230В ВА-306 устанавливается на автоматические выключатели серии ВА-306 и отключает их при снижении напряжения до 70% от номинала - то есть при падении ниже ~160 В. Это предотвращает работу оборудования при недостаточном питании, что особенно важно для двигателей, насосов, станков и других устройств, чувствительных к перебоям в энергоснабжении.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 230 В
• Тип расцепителя: минимального напряжения
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Напряжение срабатывания: около 70% от номинала (~160 В при 230 В)
• Тип крепления: винтовое, для установки в левый слот выключателя ВА-306

Совместимость и монтаж

Расцепитель минимального напряжения левый AC 230В ВА-306 совместим исключительно с автоматическими выключателями серии ВА-306 от DEKraft. Установка выполняется в левый слот корпуса выключателя - правильная ориентация обязательна. Подключение питания осуществляется через клеммы расцепителя: фаза и ноль подаются на входные зажимы, которые находятся на лицевой стороне устройства. Монтаж требует отключения питания и соблюдения правил электробезопасности. Крепление надёжное, но не предназначено для частого демонтажа - рекомендуется проверять соединения после первых нескольких циклов работы.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной безопасности для расцепителей в составе автоматических выключателей. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Не имеет сертификации для взрывоопасных сред - не использовать в помещениях с повышенным риском возгорания или взрыва.

Преимущества

• Простая механическая конструкция - высокая надёжность без электроники
• Чётко заданное пороговое напряжение срабатывания (70%) - минимизирует ложные срабатывания
• Интеграция с выключателем ВА-306 обеспечивает компактную и согласованную систему защиты
• Наличие одного НЗ и одного НО контакта позволяет использовать его для сигнализации состояния отключения

Ограничения применения

• Не работает при постоянном токе (DC) - только для сетей переменного тока 230 В
• Не поддерживает регулировку порога срабатывания - фиксированный уровень 70%
• Не рассчитан на длительную работу при напряжении выше 230 В - возможен выход из строя
• Только для установки в левый слот выключателя ВА-306; несовместим с другими моделями или брэндами
• Не предназначен для внешнего монтажа - защищён только внутри корпуса выключателя

Примеры использования

• Защита станков ЧПУ от аварийного отключения при провалах напряжения в цеховой сети
• Обеспечение безопасного отключения насосов в системах водоснабжения при падении напряжения
• Автоматическое отключение конвейеров при сбоях в электроснабжении, чтобы избежать повреждений деталей
• Системы контроля технологических процессов, где стабильность напряжения критична

Практические советы

• Проверьте напряжение в сети перед установкой - если оно часто колеблется между 180–220 В, этот расцепитель будет срабатывать слишком часто
• При замене убедитесь, что новый расцепитель минимального напряжения левый AC 230В ВА-306 установлен точно в левый слот - неверная ориентация не позволит закрыть крышку выключателя
• Подключите контакты НЗ/НО к контроллеру или световой сигнализации, чтобы получать оповещение об отключении
• Не используйте расцепитель в качестве основного выключателя - он лишь реагирует на напряжение, не прерывает нагрузку самостоятельно
• При обслуживании всегда отключайте питание - даже при отключенном автоматах ВА-306, напряжение на клеммах расцепителя может сохраняться
