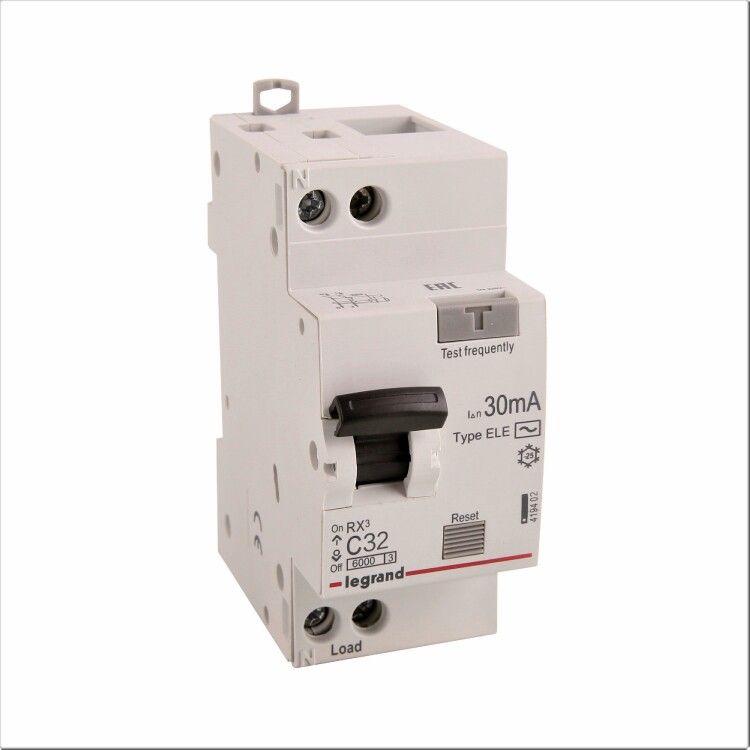

Выключатель автоматический дифференциального тока 2п (1P+N) C 32А 30мА тип AC 6кА RX3 ИЭК Leg 419402 Legrand

Автоматический выключатель дифференциального тока Legrand RX3 с артикулом 419402 — это комбинированное устройство, сочетающее функции защиты от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов, обеспечивая безопасность людей и оборудования.

Назначение и область применения

Выключатель автоматический дифференциального тока 1П+Н 32А C 30мА тип AC 6кА 2 модуля предназначен для защиты человека от поражения электрическим током при прямом или косвенном прикосновении, а также для предотвращения возгораний, вызванных утечками тока через повреждённую изоляцию. Устройство сочетает в себе функции обычного автомата (защита от перегрузок и КЗ) и устройства защитного отключения (УЗО). Применяется в бытовых и промышленных электросетях переменного тока с напряжением до 230 В, особенно там, где есть повышенная опасность — ванные комнаты, кухни, мастерские, насосные станции, оборудование с металлическими корпусами.

Технические характеристики

• Номинальный ток: 32 А — позволяет подключать нагрузку мощностью до ~7,4 кВт при 230 В.
• Ток утечки: 30 мА — чувствителен к малым утечкам, достаточным для защиты жизни человека.
• Тип срабатывания по утечке: AC — реагирует на переменный ток утечки, что соответствует большинству бытовых и промышленных ситуаций.
• Количество полюсов: 1+N — защищает фазу и ноль одновременно, исключает работу при отключенном нулевом проводе.
• Отключающая способность: 6 кА — способен безопасно отключить цепь даже при крупном коротком замыкании.
• Характеристика срабатывания: C — оптимальна для нагрузок с высоким пусковым током: двигатели, компрессоры, люминесцентные светильники.
• Ширина: 2 модуля — занимает место в щите, эквивалентное двум стандартным автоматам.
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутренних элементов.
• Частота: 50/60 Гц — совместим с сетями России и Европы.
• Сечение провода: 0,75–16 мм² — подходит для медных проводов всех распространённых сечений.
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита.
• Рабочий диапазон температур: от -25°C до +60°C — работает в неотапливаемых помещениях, на балконах, в подвалах.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки.
• Глубина монтажа: 44 мм — важно при планировании глубины щита.

Совместимость и монтаж

Выключатель автоматический дифференциального тока 419402 монтируется на DIN-рейку шириной 35 мм, как все стандартные автоматы. Для подключения используются зажимы на передней панели — провода вставляются в клеммы и затягиваются отверткой. Ноль подключается к клемме N, фаза — к L. Обязательно соблюдать полярность: ноль не должен быть отсоединен при работе устройства. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение с выводом вниз. Устройство совместимо с другими изделиями серии RX3 и легко интегрируется в щиты Legrand и IEK.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand RX3 соответствует международному стандарту МЭК 60947-2. Соответствие классу токоограничения 3 и номинальному импульсному напряжению 4 кВ обеспечивает устойчивость к скачкам напряжения. Категория перенапряжения 2 указывает на применение в распределительных системах вторичного уровня (например, после главного ввода). Климатическое исполнение УХЛ4 допускает использование в условиях умеренного и холодного климата с возможными колебаниями влажности.

Преимущества

• Объединяет два типа защиты — от КЗ/перегрузки и от утечек — в одном устройстве, экономя место в щите.
• Защита нулевого провода исключает возможность работы при обрыве N, что повышает надёжность.
• Характеристика “C” хорошо подходит для современных нагрузок с пусковыми токами — частотные преобразователи, насосы, освещение.
• Класс 3 токоограничения минимизирует термические и механические воздействия на проводку при аварии.
• Фиксация в щите надёжная, механизм срабатывания проверен временем.

Ограничения применения

• Не подходит для цепей постоянного тока — только переменный ток (AC).
• IP20 не допускает установку во влажных местах вне щита — нельзя использовать в открытых нишах, на улице или в сырых подвалах без герметизации.
• Не защищает от постоянной утечки тока (тип DC) — если в сети есть выпрямители, инверторы, LED-драйверы с высоким коэффициентом пульсаций, требуется более сложное УЗО типа A или B.
• Не предназначена для защиты от перенапряжений (грозовые импульсы) — нужен отдельный УЗИП.
• При использовании в цепях с большим числом электронных устройств (PC, зарядки, Wi-Fi маршрутизаторы) возможны ложные срабатывания — необходимо тестирование и, возможно, переход на тип A.

Примеры использования

• Щит квартиры: защита розеток в ванной и кухне.
• Цех с деревообрабатывающими станками: защита от пробоя изоляции на металлических корпусах.
• Подвал с насосом: предотвращение удара током при контакте с влажным оборудованием.
• Офисный этаж: групповая защита нескольких розеточных контуров.

Практические советы

• Проверяйте посадочный диаметр клемм — он рассчитан на провода 0,75–16 мм². Не используйте многожильные провода без наконечников — они могут ослабнуть.
• Перед первым запуском обязательно нажмите кнопку «Тест» — устройство должно отключиться. Повторяйте тест ежемесячно.
• При проектировании щита учтите глубину 44 мм и наличие свободного места вокруг для теплоотвода.
• Если в помещении много электроники — рассмотрите замену на УЗО типа A, хотя 419402 будет работать в 80–90% случаев.
• Не путайте с обычным автоматом: этот выключатель автоматический дифференциального тока 419402 не включится, если есть утечка — даже при отсутствии перегрузки.
