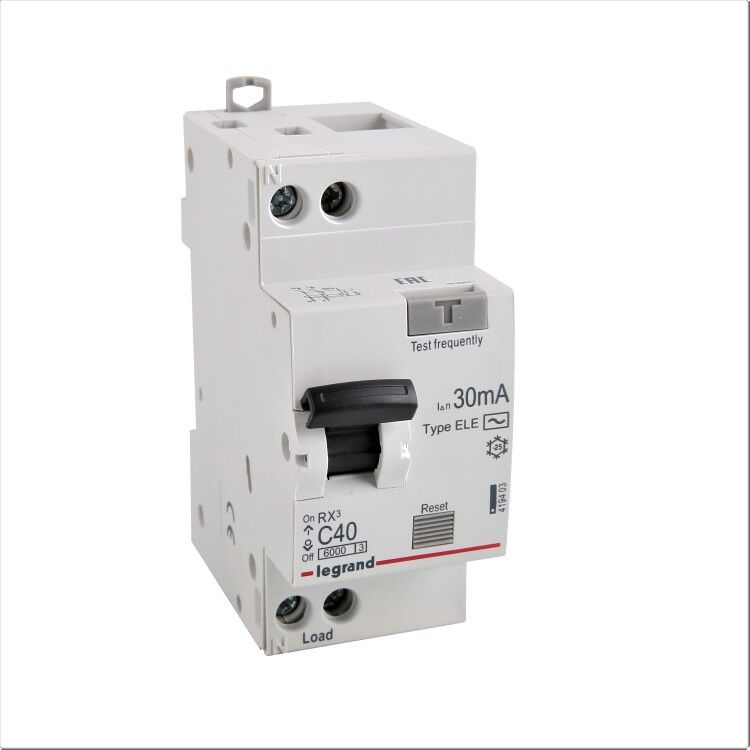

Выключатель автоматический дифференциального тока 2п (1P+N) C 40А 30мА тип AC 6кА RX3 ИЭК Leg 419403 Legrand

Автоматический выключатель дифференциального тока Legrand RX3 40А 30мА 1П+Н предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока в бытовых и промышленных сетях. Этот прибор сочетает функции обычного автоматического выключателя и УЗО, обеспечивая надежную защиту в однофазных цепях 230 В. Артикул 419403 соответствует модели RX3 от Legrand.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand RX3 используется для защиты человека от поражения электрическим током при утечке более 30 мА, а также для защиты проводки от перегрузок и коротких замыканий. Подходит для установки в жилых домах, квартирах, офисах, мастерских и других помещениях с переменным током 230 В. Применяется в распределительных щитах как основной или групповой защитный элемент.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека.
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (например, от бытовой техники).
• Количество полюсов: 1+N - размыкает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальное напряжение: 230 В ~ - рассчитан на стандартную сеть 220–240 В, 50/60 Гц.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, малые двигатели).
• Ширина по модулям: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Сечение провода: 0,75–16 мм2 - совместим с медными проводами от тонких до мощных.
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочая температура: -25…+60 C - работает в большинстве климатических зон, включая неотапливаемые помещения.
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую нагрузку на проводку.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные выбросы).

Совместимость и монтаж

Выключатель Legrand RX3 419403 монтируется на стандартную DIN-рейку типа TS35. Фиксация осуществляется с помощью металлических защелок - достаточно плотно прижать корпус к рейке до характерного щелчка. Для подключения используются винтовые зажимы, доступные после снятия крышки. Нейтральный проводник подключается отдельно, так как устройство имеет 1+N-конструкцию. Глубина монтажа - 44 мм, что важно учитывать при проектировании глубины щита. Устройство совместимо с другими компонентами серии RX3 и может использоваться в паре с автоматами того же бренда.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand RX3 соответствует международному стандарту IEC 60947-2 и требованиям безопасности для оборудования категории перенапряжения II. Соответствие классу токоограничения 3 и номинальному импульсному напряжению 4 кВ обеспечивает повышенную устойчивость к внешним помехам. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях с нормальным уровнем пыли и влаги, где нет агрессивных химических веществ.

Преимущества

• Функция 1+N - гарантированное отключение нулевого провода, исключает опасность “заземления” через ноль.
• Яркая и контрастная маркировка состояния (ON/OFF) - легко определить положение даже при плохом освещении.
• Механический ресурс 20 000 операций и электрический - 10 000 - долгий срок службы при регулярном использовании.
• Компактная двухмодульная форма - экономит место в щите, особенно важна при ограниченном пространстве.
• Подтверждённая совместимость с рекомендованными проектными решениями - проверено производителем для массового применения.

Ограничения применения

• Не подходит для цепей с постоянным током (DC) - только для переменного тока (AC).
• Не защищает от постоянных утечек тока (тип DC) - например, от некоторых современных преобразователей или LED-драйверов.
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - требуется дополнительная защита в виде герметичного щита.
• Не применяется в системах TN-C - требует наличия отдельного PE-проводника (TN-S, TT).
• Работает при температуре до +60 C - не следует устанавливать рядом с источниками сильного нагрева (печи, трансформаторы).

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает удар током при пробое стиральной машины или бойлера.
• Щитовая защита в гараже - отключает питание при утечке от электроинструментов или зарядных устройств.
• Общий входной автомат в частном доме - обеспечивает базовую защиту всех групп, если установлен перед счетчиком.
• Промышленные станки с однофазным двигателем - защищает персонал и оборудование от аварийных ситуаций.

Практические советы

• Проверьте соответствие сечения проводов - используйте провода 1,5–2,5 мм2 для розеточных групп, 4–6 мм2 для мощных потребителей.
• После монтажа обязательно протестируйте кнопку «T» (Test) - она имитирует утечку и должна вызвать отключение.
• Не устанавливайте несколько УЗО на одну цепь - это может привести к ложным срабатываниям.
• При замене старого автомата убедитесь, что новый имеет ту же ширину (2 модуля) и аналогичную характеристику (C).
• Для систем с высокими импульсными перенапряжениями (частые грозы) рекомендуется дополнительно установить SPD-защиту.
