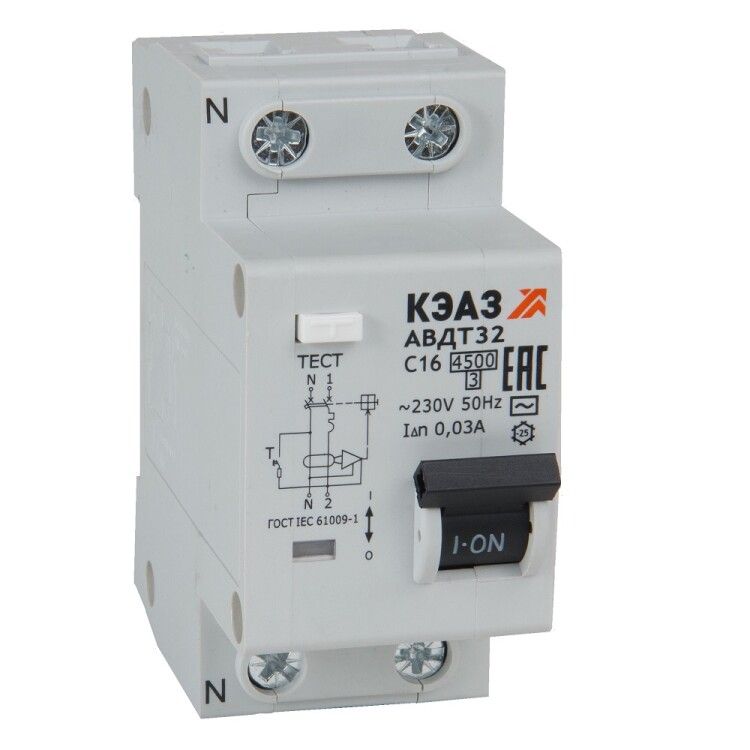

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 40А 30мА А АВДТ32-22C40-AC-УХЛ4 - 318365 КЭАЗ

Автоматический выключатель дифференциального тока АВДТ 2P C 40A 30mA AC 4.5кА АВДТ32-22C40-AC-УХЛ4 от КЭАЗ обеспечивает защиту от поражения электрическим током, перегрузок и коротких замыканий в бытовых и промышленных сетях 230 В. Этот прибор сочетает функции УЗО и автомата в одном устройстве, что делает его компактным решением для щитов с ограниченным местом.

Назначение и область применения

АВДТ 2P C 40A 30mA AC 4.5кА АВДТ32-22C40-AC-УХЛ4 предназначен для защиты человека от удара током при утечках более 30 мА - например, при повреждении изоляции в стиральной машине, бойлере или электроплитке. Также он предотвращает возгорания, вызванные токами утечки или замыканиями на землю. Кроме того, устройство защищает от перегрузок и коротких замыканий, выполняя роль обычного автомата. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений с глухозаземлённой нейтралью.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 9,2 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальное напряжение: 230 В - для однофазных сетей
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не на постоянные или импульсные)
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, насосы, светильники с ЭПРА)
• Отключающая способность: 4,5 кА - способен отключить цепь при аварийном токе до 4500 А
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Характеристика отключения: Без задержки - срабатывает сразу при обнаружении утечки
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 2 модуля (36 мм) - занимает мало места в щите
• Наличие нейтрального проводника: Да - обязательно подключение N-проводника для работы
• Частота: 50 Гц - для сетей России и стран СНГ
• Исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности

Совместимость и монтаж

АВДТ 2P C 40A 30mA AC 4.5кА АВДТ32-22C40-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для правильной работы необходимо подключить фазу (L), ноль (N) и соблюсти полярность - входные клеммы обозначены, выходные - помечены как “Load”. Нельзя использовать без подключения нулевого провода - при этом устройство не будет работать. Монтировать можно только в сухих помещениях, внутри металлических или пластиковых щитов с классом защиты не ниже IP54. Совместим со всеми стандартными модульными щитами КЭАЗ, IEK, Schneider Electric и аналогичными.

Безопасность и стандарты

АВДТ 2P C 40A 30mA AC 4.5кА АВДТ32-22C40-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1–2019 и IEC 61009-1. Соответствует нормам ПУЭ для защиты групповых цепей освещения и розеток. Применяется в системах TN-S и TN-C-S с глухозаземлённой нейтралью. Не применяется в IT-системах.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Работает надёжно при пусковых токах благодаря характеристике C
• Класс токоограничения 3 снижает риск повреждения проводки при КЗ
• Исполнение УХЛ4 позволяет применять в неотапливаемых помещениях (гаражи, подвалы, производственные участки)
• Производится КЭАЗ - проверенный российский бренд с долгим сроком службы

Ограничения применения

• Не работает с постоянным током утечки - не подходит для цепей с выпрямителями, ИБП, светодиодными драйверами с DC-выходом
• IP20 - нельзя устанавливать на улице, в сырых помещениях без корпуса
• Только для однофазных сетей 230 В - не используется в трёхфазных системах
• Не рекомендован для питания оборудования с высоким уровнем электромагнитных помех (частотные преобразователи, мощные инверторы)
• Не подходит для систем с изолированной нейтралью (IT)

Примеры использования

• Защита группы розеток в ванной комнате - основное применение для 30 мА
• Щитовая группа для кухонной плиты, духового шкафа, бойлера
• Цепь питания насоса, вентилятора, компрессора с пуском под нагрузкой
• Осветительные цепи в гараже или подсобном помещении
• Подключение кабеля от счётчика к групповой автоматике в квартире

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - если устройство не отключилось, оно неисправно
• Проверяйте подключение нуля - отсутствие N-провода приведёт к отказу работы
• Не используйте этот АВДТ для защиты цепей с частотными преобразователями - возможны ложные срабатывания
• При проектировании щита учтите, что 2 модуля занимают 36 мм - планируйте место для других автоматов
• Для многоквартирных домов лучше комбинировать с общим УЗО 100 мА - так создаётся двухуровневая система защиты
• АВДТ 2P C 40A 30mA AC 4.5кА АВДТ32-22C40-AC-УХЛ4 от КЭАЗ - бюджетный вариант, но с достаточным ресурсом для 10+ лет эксплуатации при правильной нагрузке
