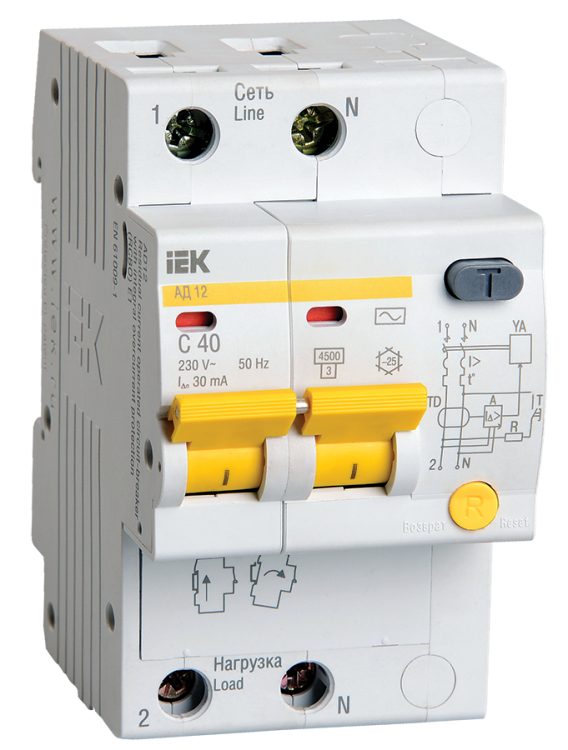

Выключатель автоматический дифференциального тока 2п C 40А 30мА тип AC 4.5кА АД-12 KARAT IEK MAD10-2-040-C-030

Автоматический выключатель дифференциального тока АД-12 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях переменного тока 50 Гц.

Назначение и область применения

АД-12 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах производственных помещений, где требуется надежная защита с уставкой 30 мА.

Технические характеристики

• Номинальный ток: 40 А
• Дифференциальный ток срабатывания: 30 мА (переменный ток AC)
• Количество полюсов: 2 (L+N, с коммутацией нейтрали)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C (подходит для нагрузок с пусковыми токами - двигатели, трансформаторы)
• Частота: 50 Гц
• Количество модулей: 3 (занимает 3 места на DIN-рейке)
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +40C)
• Глубина монтажа: 72,1 мм
• Срок службы: 15 лет
• Степень загрязнения: 2 (умеренная запыленность, нормальные условия эксплуатации)
• Тип тока: Переменный (AC)
• Индикация: световая сигнализация срабатывания по дифференциальному току

Совместимость и монтаж

АД-12 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на жесткий или гибкий провод сечением до 35 мм2. Устройство допускает одновременное подключение двух проводников - например, шины и кабеля - в один зажим. Нейтраль коммутируется, что важно для правильной работы дифференциальной защиты. Монтаж требует свободного доступа к задней части устройства - глубина установки составляет 72,1 мм. Не рекомендуется использовать в местах с высокой влажностью или открытых площадках из-за степени защиты IP20.

Безопасность и стандарты

АД-12 соответствует требованиям ГОСТ Р 51326.1, ГОСТ Р 51326.2.1 и техническим условиям ТУ 3422-033-18461115-2010. Соответствие этим нормам гарантирует точность срабатывания при утечке 30 мА и надежность отключения при КЗ. Устройство прошло сертификацию на соответствие безопасности для бытовых и промышленных сетей.

Преимущества

• Объединяет функции УЗО и автомата - защищает от утечек, перегрузок и КЗ в одном корпусе
• Защита от сверхтоков реализована в обоих полюсах (L и N)
• Поддерживает работу при снижении напряжения до 50 В - сохраняет функциональность даже при просадках
• Имеет индикатор срабатывания по дифференциальному току - позволяет быстро определить причину отключения
• Возможность двойного подключения в одном зажиме - упрощает сборку щита
• Производится в серии KARAT - проверенные решения для промышленного сектора

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, на улице или в сырых цехах - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не подходит для постоянного использования при температурах ниже -25C или выше +40C
• Не предназначено для защиты от импульсных помех или постоянного тока - работает только с переменным током AC
• Не используется в системах TN-C - необходима отдельная нулевая защитная жила (TN-S или TT)
• Не следует применять в цепях с высоким уровнем гармонических искажений - возможны ложные срабатывания

Примеры использования

• Щит питания группы станков на заводе - защита от утечек и перегрузок
• Распределительный щит насосной станции - защита от пробоя изоляции в условиях вибрации
• Цепь освещения и розеток в производственном цеху - совмещённая защита для персонала и оборудования
• Питание системы управления с двигателем - характеристика C подходит для пусковых токов

Практические советы

• При монтаже соблюдайте посадочные размеры - глубина 72,1 мм требует достаточного пространства в щите
• Проверьте сечение кабеля перед подключением - максимальное 35 мм2; более толстые провода не войдут
• При использовании в щитах с несколькими АД-12 убедитесь, что нейтраль каждого устройства подключается отдельно - нельзя объединять нули после УЗО
• После срабатывания устройство необходимо вручную перевести в положение «ON» - автосброса нет
• Рекомендуется тестирование кнопкой «T» ежемесячно - проверка работоспособности дифференциального элемента
• Для систем с высокой вероятностью ложных срабатываний (например, с частотными преобразователями) рассмотрите использование фильтров или УЗО типа B
