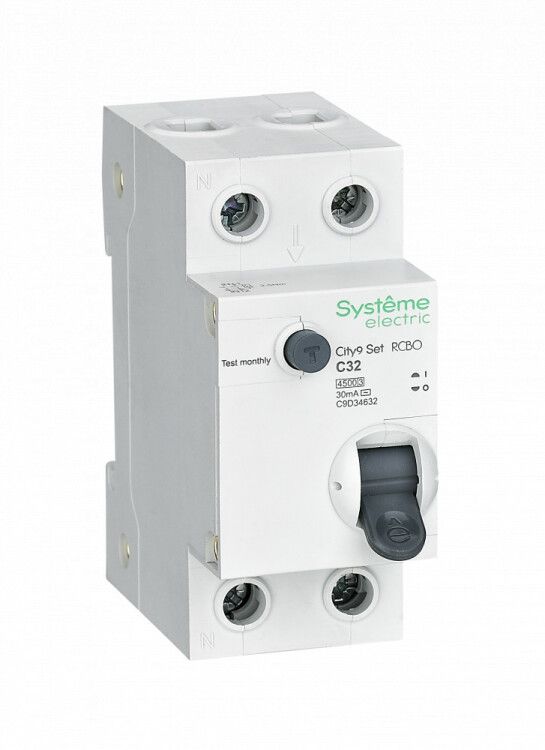

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 32А 4.5kA 30мА Тип-AС 230В City9 Set - C9D34632 APC

Автоматический выключатель дифференциального тока Systeme Electric C9D34632 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для жилых и общественных помещений.

Назначение и область применения

Автоматический выключатель дифференциального тока Systeme Electric C9D34632 используется в бытовых и коммерческих электросетях переменного тока 230 В. Он защищает людей от поражения электрическим током при случайном контакте с токоведущими частями - например, при повреждении изоляции провода или неисправности оборудования. Также он отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах квартир, офисов, школ, медицинских учреждений и других объектов, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может длительно пропускать без отключения.
• Дифференциальный ток утечки: 30 мА - чувствительность к утечкам, обеспечивающая защиту жизни человека при прямом прикосновении.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовых приборов).
• Номинальная отключающая способность: 4,5 кА - максимальная величина тока короткого замыкания, которую устройство может безопасно отключить.
• Количество полюсов: 2 (1P+N) - отключаются фаза и нейтраль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (например, двигатели, люминесцентные светильники).
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды или пыли; предназначено для внутренней установки в закрытых щитах.
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм).
• Глубина монтажа: 45 мм - минимальная глубина щита, необходимая для свободной установки.
• Напряжение изоляции: 500 В - максимальное рабочее напряжение между токоведущими частями и заземленными элементами.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные помехи).
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на проводку.
• Категория перенапряжения: IV - рассчитан на использование в местах с наибольшими переходными процессами (вводные щиты, распределительные пункты).

Совместимость и монтаж

Systeme Electric C9D34632 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в современных распределительных щитах. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Наличие коммутируемого нейтрального проводника гарантирует полное отключение цепи при срабатывании, что соответствует требованиям безопасности ПУЭ. Для подключения используются надёжные клеммы с зажимами под провода до 25 мм2. Перед подключением убедитесь, что провода зачищены на 8–10 мм и плотно затянуты - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Автоматический выключатель дифференциального тока C9D34632 соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения типа AC. Применяет принцип дифференциальной защиты: сравнивает токи в фазе и нейтрали - при расхождении более 30 мА происходит мгновенное отключение. Кнопка TEST позволяет ежемесячно проверять исправность механизма без внешнего оборудования. Все токоведущие части изолированы, клеммы защищены от случайного прикосновения.

Преимущества

• Объединённая функция автомата и УЗО - экономия места в щите и упрощение проектирования.
• Отключение фазы и нейтрали одновременно - исключает опасность остаточного напряжения на нулевой шине.
• Высокий класс токоограничения (3) - снижает риск возгорания при КЗ.
• Конструкция с двумя модулями - легко заменяется на аналогичный старый аппарат.
• Надёжные клеммы - поддерживают многожильные и одножильные провода без дополнительных наконечников.

Ограничения применения

Systeme Electric C9D34632 не подходит для цепей с постоянным током или импульсными утечками (например, светодиодные драйверы, ИБП, частотные преобразователи) - так как реагирует только на переменный ток утечки (тип AC). Не предназначен для открытых площадок или влажных сред - степень защиты IP20 требует установки внутри герметичного щита. Не рекомендуется использовать вместо УЗО типа A/B в помещениях с оборудованием, генерирующим пульсирующий постоянный ток утечки (стиральные машины, электромобили, зарядные станции).

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской.
• Щитовая защита группы освещения с люминесцентными и LED-светильниками.
• Подключение стиральных машин, бойлеров, духовых шкафов - при условии отсутствия мощных преобразователей.
• Вводные автоматы в квартире или малом офисе для комплексной защиты всех контуров.

Практические советы

• Выбирая место установки, учитывайте глубину монтажа - минимум 45 мм от передней стенки щита до задней поверхности аппарата.
• Не допускайте перегрузки по току - 32 А - это максимум для медного провода сечением не менее 4 мм2.
• Проверяйте работу кнопкой TEST хотя бы один раз в месяц - особенно после ремонта или перебоев питания.
• При замене старого УЗО убедитесь, что новый аппарат имеет ту же характеристику (C) и тип тока утечки (AC).
• Если в доме есть оборудование с высокой утечкой (например, старые насосы), рассмотрите возможность установки УЗО типа B - этот аппарат не справится.
