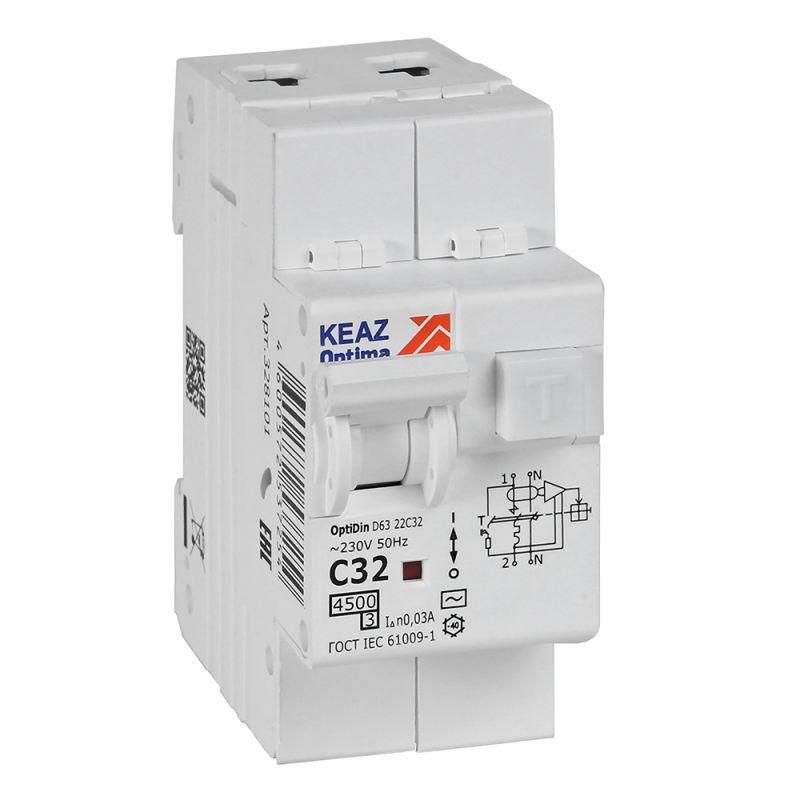

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 32А 30мА AC 4,5кА OptiDin D63-22C32-AC-У3 - 328101 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ D63-22C32-AC-У3 сочетает защиту от перегрузок, коротких замыканий и утечек тока - обеспечивая безопасность людей и оборудования в жилых и коммерческих сетях. Этот двухполюсный дифавтомат с номиналом 32 А и чувствительностью 30 мА подходит для установки в распределительных щитках квартир, офисов и частных домов.

Назначение и область применения

D63-22C32-AC-У3 защищает от поражения электрическим током - особенно там, где есть риск контакта с заземленными поверхностями: в ванных комнатах, кухнях, на производстве с влажной средой. Также предотвращает возгорание из-за утечек тока через поврежденную изоляцию. Применяется в однофазных цепях 230 В: в бытовых щитках, торговых точках, административных зданиях, мастерских.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без отключения
• Дифференциальный ток срабатывания: 30 мА - реагирует на утечку выше этой величины, что соответствует требованиям безопасности для защиты человека
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Тип утечки: AC - срабатывает на переменный ток утечки (наиболее распространённый тип в быту)
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, люминесцентные светильники)
• Монтаж: на DIN-рейку шириной 17,5 мм - совместим со стандартными щитками
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных
• Рабочий диапазон температур: –40…+55 C - работает даже в неотапливаемых помещениях
• Степень защиты IP20 - защищён от прикосновений пальцев и крупных предметов, но не от воды и пыли
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - предназначена для сети стандарта РФ/Европы

Совместимость и монтаж

D63-22C32-AC-У3 занимает 2 модуля на DIN-рейке - легко помещается в большинство стандартных щитков. Подключение осуществляется снизу или сверху: входные клеммы - верхние, выходные - нижние. Наличие коммутируемого нулевого проводника позволяет полностью отключать цепь при срабатывании - важно для безопасности при обслуживании. Установка требует соблюдения полярности: фаза и ноль должны быть правильно подсоединены. Для надёжного контакта затягивайте клеммы моментом 0,8–1,0 Нм - не переусердствуйте, чтобы не повредить пластик.

Безопасность и стандарты

Соответствует ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Класс токоограничения 3 - обеспечивает минимальное тепловое воздействие на проводку при аварии. Защита от утечек 30 мА соответствует нормам для мест с повышенной опасностью (ванная, кухня, бассейн). Отключение происходит без задержки - реакция менее 40 мс, что критично для спасения жизни.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Компактный дизайн (2 модуля) - удобен для плотной компоновки
• Производитель КЭАЗ - проверенная российская технология, надёжность в условиях колебаний напряжения
• Поддержка коммутируемого нуля - исключает остаточные потенциалы после отключения
• Широкий диапазон рабочих температур - можно использовать в холодных помещениях

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• IP20 не допускает установку во влажных или пыльных местах без дополнительной защиты (коробки, шкафа)
• Характеристика C не рекомендована для высокочувствительных электронных устройств (например, серверов) - лучше выбрать B
• Не защищает от постоянных утечек тока (DC) - для таких задач нужны устройства типа A или B
• Не следует использовать вместо основного вводного автомата - требуется согласование с проектом

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины
• Линия питания кухонной техники - микроволновка, кофе-машина, плиты
• Освещение и розетки в офисном помещении - снижает риск пожара от старой проводки
• Щиток в коттедже - комплексная защита одной группы потребителей
• Цепь питания насоса или вентилятора - благодаря характеристике C выдерживает пусковые токи

Практические советы

• Проверьте посадочный диаметр клемм - он рассчитан на провода 1–25 мм2; используйте наконечники при работе с многожильным проводом
• Перед первым запуском нажмите кнопку “T” - тестирование должно вызвать отключение; если нет - устройство неисправно
• Не устанавливайте рядом с источниками тепла (батареи, нагреватели) - перегрев снижает срок службы
• При групповой защите нескольких контуров - каждый контур нуждается в своём дифавтомате; один D63-22C32-AC-У3 не покроет несколько комнат
• При замене - отключите питание, проверьте отсутствие напряжения мультиметром; пометьте провода перед отключением
• Срок службы - до 10 лет при правильной эксплуатации; периодически (раз в месяц) проверяйте работоспособность кнопкой T
