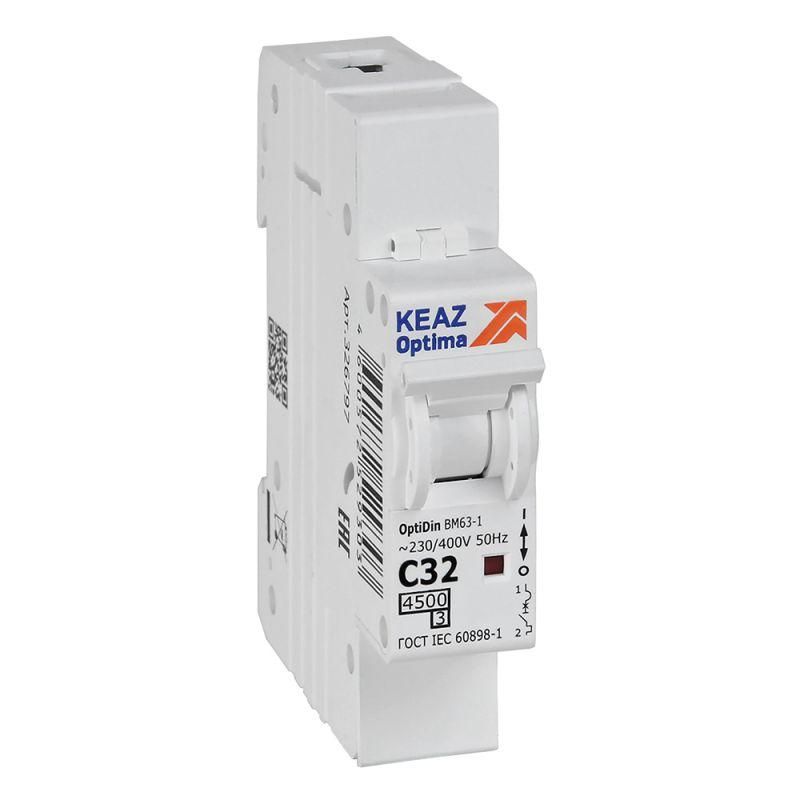

Выключатель автоматический модульный 1п C 32А 4.5кА OptiDin BM63-1C32-4.5-УХЛ3 КЭАЗ 326797

Автоматический выключатель однополюсный 32А C 4,5кА AC модульный BM63-1C32-4,5-УХЛ3 - устройство для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Произведён Кэаз Optima, соответствует требованиям для установки в квартирах, этажных и распределительных щитах.

Назначение и область применения

Автоматический выключатель BM63-1C32-4,5-УХЛ3 предназначен для защиты однофазных электрических цепей напряжением до 230 В переменного тока с частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку - до 30 раз в сутки. Подходит для установки в жилых домах, многоквартирных зданиях, офисах - там, где требуется надёжная защита групповой сети освещения, розеток или бытовой техники.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: тип “C” - оптимальна для бытовых нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, холодильники).
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой рассчитан выключатель.
• Количество полюсов: 1 - защищает одну фазу, используется в однофазных системах.
• Сечение провода: 1–25 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды - применяется только внутри закрытых щитов.
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками.
• Рабочий температурный диапазон: от –70 C до +60 C - возможна эксплуатация в условиях экстремальных температур, в том числе в неотапливаемых помещениях.
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, таким как помехи от молний или включения мощных двигателей.

Совместимость и монтаж

BM63-1C32-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает один модуль - легко помещается даже в компактных щитах. Для подключения используются винтовые зажимы, которые принимают провода сечением от 1 до 25 мм2. Обеспечивается плотный контакт без необходимости предварительной обжимки. Глубина монтажа составляет 75 мм - учтите этот размер при проектировании корпуса щита. Выключатель совместим с другими изделиями серии OptiDin BM63, что позволяет собирать унифицированные распределительные щиты.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных объектов. Применяет классическую тепломагнитную защиту: бimetalлический элемент реагирует на долговременную перегрузку, электромагнитный - на внезапный ток короткого замыкания. Конструкция исключает самопроизвольное отключение и гарантирует точное срабатывание. Сертификаты подтверждают соответствие требованиям безопасности для использования в жилых зонах.

Преимущества

• Надёжная защита при высоких токах короткого замыкания благодаря 4,5 кА отключающей способности.
• Узкая форма (1 модуль) экономит место в щитке - удобно для ограниченных пространств.
• Поддержка большого диапазона сечений проводов (1–25 мм2) снижает необходимость переходников.
• Работает при низких температурах - подходит для установки в неотапливаемых местах (чердачные щиты, подвалы).
• Совместимость с серией OptiDin BM63 - можно использовать с другим оборудованием того же производителя без проблем с совмещением контактов и крепления.

Ограничения применения

• Не предназначен для трёхфазных сетей - требуются трёхполюсные модели.
• IP20 не даёт защиты от влаги - запрещено устанавливать вне герметичных щитов, особенно во влажных помещениях (ванная, баня, улица).
• Запрещена частая коммутация более 30 раз в день - это снизит срок службы механических деталей.
• Не рекомендован для защиты оборудования с очень высокими пусковыми токами (например, большие двигатели свыше 5 кВт); лучше выбрать характеристику D.

Примеры использования

• Защита группы розеток в спальной комнате или кухне.
• Обесточивание осветительной цепи в коридоре или холле.
• Щитовая защита ввода в квартиру после основного автомата.
• Распределительный щит на этаже многоквартирного дома.
• Дополнительная защита для стиральной машины, духового шкафа или бойлера.

Практические советы

• Выбирая BM63-1C32-4,5-УХЛ3, проверьте, чтобы суммарная мощность всех подключенных приборов не превышала 7,4 кВт (P = U × I = 230 В × 32 А).
• При использовании проводов сечением менее 2,5 мм2 - убедитесь, что они подходят по току; слишком тонкий провод может нагреваться даже при номинальном токе 32 А.
• При сборке щита используйте перемычки одного типа - все автоматы должны иметь одинаковый шаг и крепление, чтобы избежать перекосов.
• Проверяйте маркировку перед установкой: буква “C” означает именно эту характеристику, а не B или D - неверный выбор может вызывать ложные срабатывания или недостаточную защиту.
• Для продления срока службы не включайте и не отключайте выключатель часто руками - используйте его как аварийный рубильник, а не как обычный выключатель света.
