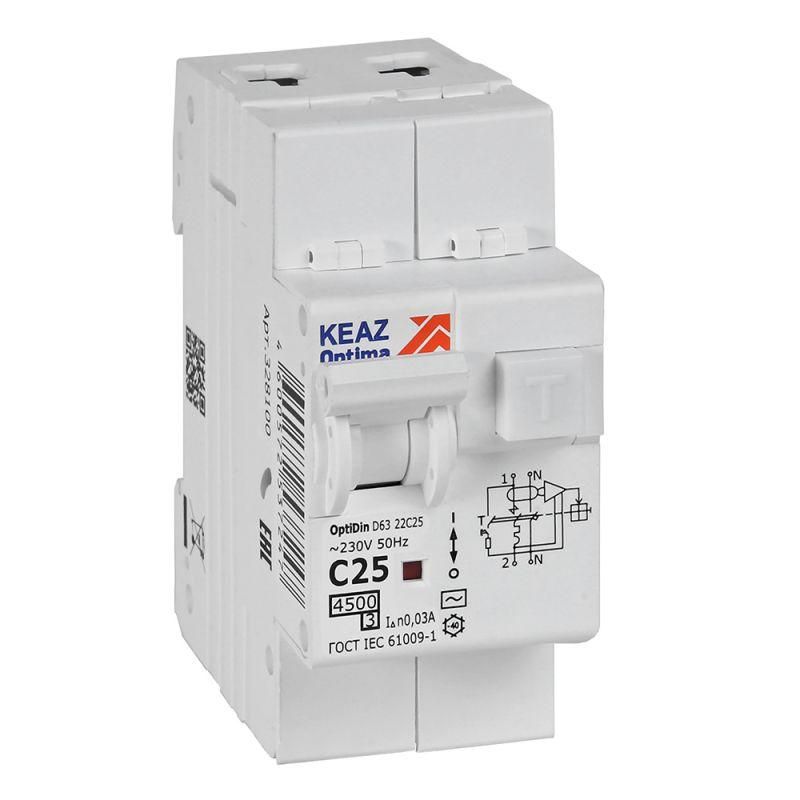

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 25А 30мА AC 4,5кА OptiDin D63-22C25-AC-У3 - 328100 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ D63-22C25-AC-У3 сочетает защиту от перегрузок, коротких замыканий и утечек тока. Этот двухполюсный дифавтомат рассчитан на работу в бытовых и коммерческих сетях 230 В, обеспечивая безопасность людей и оборудования. Надёжное решение от КЭАЗ для установки на DIN-рейку.

Назначение и область применения

D63-22C25-AC-У3 защищает от поражения электрическим током и предотвращает возгорание из-за утечек тока. Подходит для установки в распределительных щитках жилых домов, квартир, офисов, магазинов и других объектов с однофазной сетью 230 В. Особенно важен там, где есть повышенная опасность - ванные комнаты, кухни, детские зоны, мастерские.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без отключения
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к малым утечкам, достаточным для защиты жизни человека
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Тип утечки: AC - реагирует на переменный ток утечки (стандартно для бытовых сетей)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при значительном КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, бытовые приборы)
• С коммутируемым нейтралью: да - нулевой провод также отключается при аварии
• Номинальное напряжение: 230 В / частота: 50 Гц - для стандартной сети РФ
• Ширина: 2 модуля - занимает мало места в щите
• Сечение провода: 1–25 мм2 - совместим с большинством медных кабелей
• Рабочий диапазон температур: -40…+55 C - работает в холодных и жарких условиях
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает риск повреждения проводки
• Монтаж: на DIN-рейку - стандартный способ для современных щитов

Совместимость и монтаж

D63-22C25-AC-У3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на передней панели - подходят провода сечением от 1 до 25 мм2. Устройство имеет два входа и два выхода: фаза и ноль. Обязательно соблюдать полярность: L и N должны быть правильно подключены. Монтаж допускается в закрытых щитах с уровнем загрязнения до 3. Не устанавливайте в открытых местах, на улице или во влажных помещениях без дополнительной защиты корпуса.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Отличается высокой надёжностью благодаря классу токоограничения 3 и испытанному дизайну от КЭАЗ. Применяет технологию дифференциальной защиты, которая не зависит от качества заземления - работает даже в старых системах TN-C.

Преимущества

• Объединяет функции автомата и УЗО в одном устройстве - экономит место в щите
• Срабатывает без задержки - оперативно отключает цепь при утечке
• Имеет механический указатель состояния: “I” - включено, “O” - отключено
• Кнопка тестирования позволяет проверять работоспособность без специнструментов
• Произведён в России - гарантия соответствия условиям эксплуатации в наших климатических зонах

Ограничения применения

• Не подходит для постоянного использования в условиях повышенной влажности (ванная, баня) - степень защиты IP20 не обеспечивает защиту от брызг
• Не реагирует на постоянный ток утечки (DC) - не применяйте в системах с солнечными панелями или ИБП
• Не рекомендован для мощных промышленных двигателей - характерistica C не всегда оптимальна для высоких пусковых токов; лучше использовать B или D
• Не следует устанавливать в щитах без доступа - требуется регулярная проверка кнопки TEST

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при использовании микроволновки или кофеварки
• Щиток в однокомнатной квартире - один D63-22C25-AC-У3 покрывает всю сеть
• Офисный этаж: питание компьютеров, принтеров, светильников
• Гараж или подвал: защита освещения и розеток для инструментов

Практические советы

• Проверяйте работу устройства ежемесячно - нажимайте кнопку T (TEST); если не отключится - замените
• При монтаже не затягивайте зажимы слишком сильно - можно повредить контакты
• Если в щите много устройств, используйте D63-22C25-AC-У3 для групп с высокой вероятностью утечки (розетки, ванная), а обычные автоматы - для освещения
• Убедитесь, что ноль после автомата не соединён с заземлением - это вызовет ложные срабатывания
• Для новых проектов учитывайте, что этот дифавтомат требует 2 модуля - планируйте место заранее
