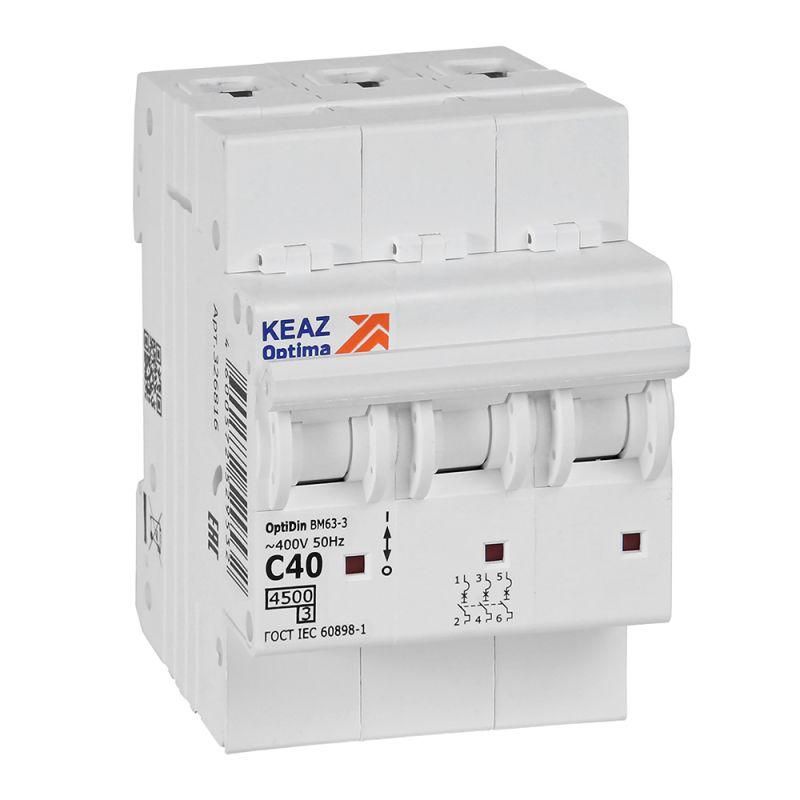

Выключатель автоматический трехполюсный 40А C 4,5кА AC OptiDin BM63-3C40-4,5-УХЛ3 - 326816 КЭАЗ

Автоматический выключатель модульный трехполюсный 40А C 4,5кА AC BM63-3C40-4,5-УХЛ3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Произведён компанией КЭАЗ в серии OptiDin BM63, обеспечивает надёжную работу при номинальном токе 40 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель модульный трёхполюсный 40А C 4,5кА AC BM63-3C40-4,5-УХЛ3 предназначен для защиты групповых цепей в бытовых и общественных объектах: квартирах, этажных и распределительных щитах. Он защищает проводку от повреждений при длительных перегрузках и аварийных коротких замыканиях. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании оборудования или ремонте.

Подходит для питания мощных потребителей: кондиционеров, бойлеров, электроплит, насосов, а также для групповой защиты нескольких розеточных контуров. Устройство рассчитано на частые операции - до 30 включений/выключений в сутки.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 3 - одновременно отключает все три фазы при аварии.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение, нагреватели); срабатывает при токе 5–10 крат от номинала.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого сечения.
• Ширина по модулям: 3M - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый).
• Степень защиты IP20: защищён от доступа пальцев и предметов >12,5 мм; не защищён от воды и пыли - требует установки внутри закрытого щита.
• Рабочая температура: от –70 C до +60 C - допустимо использование в холодных помещениях (например, неотапливаемых подъездах) и в условиях высоких температур.
• Частота: 50 Гц - соответствует стандартным сетям России и стран СНГ.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (молнии, коммутационные выбросы).
• Глубина монтажа: 75 мм - требуется свободное пространство в щите для правильной установки.

Совместимость и монтаж

Автоматический выключатель модульный 40А C 4,5кА AC BM63-3C40-4,5-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется.

Подключение проводов осуществляется через верхние и нижние зажимы. Номинальное сечение 1–25 мм2 позволяет использовать как многожильные, так и одножильные провода. Перед затяжкой рекомендуется зачистить жилы на 9–10 мм и проверить плотность контакта.

Выключатель совместим со всеми элементами серии OptiDin BM63: дополнительными контактами, катушками отключения, сигнализаторами положения. Может использоваться в составе сборок с другими автоматами этой же серии.

Безопасность и стандарты

Автоматический выключатель BM63-3C40-4,5-УХЛ3 соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Сертифицирован для применения в жилых и административных зданиях. Конструкция исключает самопроизвольное отключение при вибрации и механическом воздействии. Отличается повышенной долговечностью контактов благодаря покрытию серебром.

Преимущества

• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при серьёзных КЗ.
• Устойчивость к экстремальным температурам - можно применять в неотапливаемых щитовых.
• Совместимость с системами автоматизации - есть возможность подключения внешних устройств (дополнительные контакты, расцепители).
• Надёжная фиксация на DIN-рейке - не выпадает при вибрации или ударах.
• Яркая индикация положения - рычаг чётко показывает состояние “Вкл./Выкл.”.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не используется в цепях постоянного тока (DC) - только для переменного тока 50 Гц.
• Не рекомендован для защиты светодиодных светильников с активными драйверами - возможны ложные срабатывания из-за высоких пусковых токов.
• Максимально допустимое число операций - 30 в день. Частое включение/отключение снижает срок службы.
• Не подходит для цепей с токами выше 40 А - необходимо выбрать более мощный аппарат (например, BM63-3C63).

Примеры использования

• Защита группы розеток на кухне (плита, микроволновка, кофеварка).
• Отключение кондиционера мощностью до 9 кВт.
• Щитовая на этаже многоквартирного дома - распределение энергии между несколькими квартирами.
• Обеспечение безопасности вводного автомата перед счётчиком в частном доме (при условии согласования с Энергонадзором).

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность подключенной нагрузки не превышает 9,2 кВт (P = U × I = 400 В × 40 А).
• При установке в щит с ограниченной глубиной - учтите, что BM63-3C40-4,5-УХЛ3 требует минимум 75 мм свободного пространства назад.
• Для удобства диагностики используйте дополнительные сигнализаторы положения - они позволяют видеть состояние автомата снаружи щита.
• Не смешивайте автоматы разных серий (BM63 и BM125) в одном щите без учёта различий в габаритах и механизмах фиксации.
• Проверьте соответствие сечения провода - слишком тонкий провод вызовет перегрев, слишком толстый - плохо войдёт в зажим.
