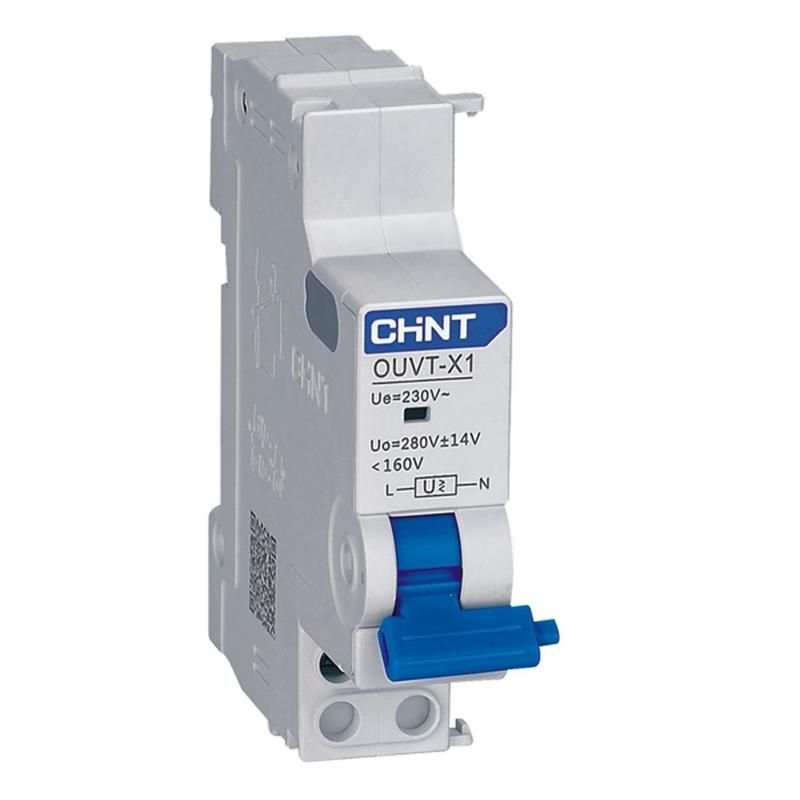

Расцепитель максимального /минимального напряжения OUVT-X1 для NXB-63 (R) | 814985 CHINT

Расцепитель максимального и минимального напряжения OUVT-X1 для NXB-63 (R) - устройство для автоматического отключения автомата NXB-63 при опасном отклонении напряжения в сети. Применяется в системах, где важна защита оборудования от перенапряжений и просадок, особенно там, где используется переменный ток 240 В.

Назначение и область применения

Расцепитель OUVT-X1 для NXB-63 (R) обеспечивает защиту электрооборудования от повреждений, вызванных отклонением напряжения за допустимые пределы. Он работает в паре с автоматическим выключателем серии NXB-63 и отключает его при слишком высоком или слишком низком напряжении. Подходит для установки в щитах промышленного и коммерческого назначения: на станках, насосных станциях, конвейерах, системах освещения и других нагрузках, чувствительных к качеству электроснабжения.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение управления: 240 В
• Напряжение отключения при понижении: 35–70% от Ue (рабочего напряжения)
• Напряжение отключения при повышении: 95–105% от Ue
• Гарантированное невключение при понижении: ≤35% Ue
• Гарантированное включение: 85–110% Ue
• Верхний предел контроля: не более 110% Ue
• Механический ресурс: 4000 циклов включения/отключения
• Электрический ресурс: 4000 циклов (включая 500 циклов отключения по перенапряжению и 500 по понижению)
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Степень загрязнения: 2 (умеренная запылённость, типичная для внутренних помещений)
• Ширина: 18 мм
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Расцепитель OUVT-X1 для NXB-63 (R) совместим исключительно с автоматическими выключателями серии NXB-63. Устанавливается справа от автомата и фиксируется механическим защёлкивающим механизмом - без дополнительной проводки. Контакты расцепителя не требуют внешнего подключения: он управляет отключением через механическую связь с рычагом автомата. Для работы необходим источник управления 240 В AC, который подаётся на вход расцепителя. Обратите внимание: этот расцепитель не имеет собственных силовых контактов - он лишь передаёт команду на отключение NXB-63.

Безопасность и стандарты

Расцепитель соответствует требованиям к устройствам защиты по степени загрязнения 2 и защите IP20. Это означает, что он предназначен для установки внутри закрытых распределительных шкафов, защищённых от пыли и влаги. Не предназначен для открытого монтажа или условий с повышенной влажностью, химической агрессивностью или риском попадания жидкости.

Преимущества

• Автоматическое отключение без участия оператора - снижает риск выхода оборудования из строя
• Фиксированная уставка срабатывания - не требует настройки после установки
• Простая установка на DIN-рейку и защёлкивание к NXB-63 - экономит время монтажа
• Высокий ресурс - 4000 циклов гарантируют долгую службу даже при частых колебаниях напряжения
• Не требует внешней проводки - все функции реализованы через механическое взаимодействие с автоматом

Ограничения применения

• Поддерживается только напряжение 240 В AC - несовместим с другими уровнями напряжения (например, 110 В, 380 В)
• Не работает с автоматами вне серии NXB-63 - даже аналогичными моделями других серий
• Не имеет контактных выводов - нельзя использовать как самостоятельное реле управления
• IP20 - не подходит для влажных, пыльных или наружных установок
• Не регулируемый порог срабатывания - нельзя изменить значения 35%, 85%, 95–105%

Примеры использования

• Защита ЧПУ-станков от скачков напряжения в цехах с нестабильным питанием
• Обеспечение безопасного отключения насосов при просадке напряжения в сельских сетях
• Интеграция в системы кондиционирования, где перенапряжение может повредить компрессоры
• Щитовые помещения на объектах ЖКХ, где важно предотвратить включение оборудования при аварийных режимах

Практические советы

• Перед установкой проверьте, что напряжение в сети находится в рабочем диапазоне 85–110% Ue - иначе расцепитель может заблокировать включение
• Убедитесь, что NXB-63 установлен правильно и плотно прилегает к DIN-рейке - плохой контакт может нарушить работу механизма
• Не используйте расцепитель OUVT-X1 для NXB-63 (R) в качестве основного устройства защиты - он дополняет, но не заменяет тепловую и электромагнитную защиту автомата
• При частых отключениях по перенапряжению проверьте качество электроснабжения на входе - возможно, требуется стабилизатор или UPS
• При замене автомата NXB-63 всегда удаляйте старый расцепитель и устанавливайте новый - не пытайтесь переставить его на другую модель
