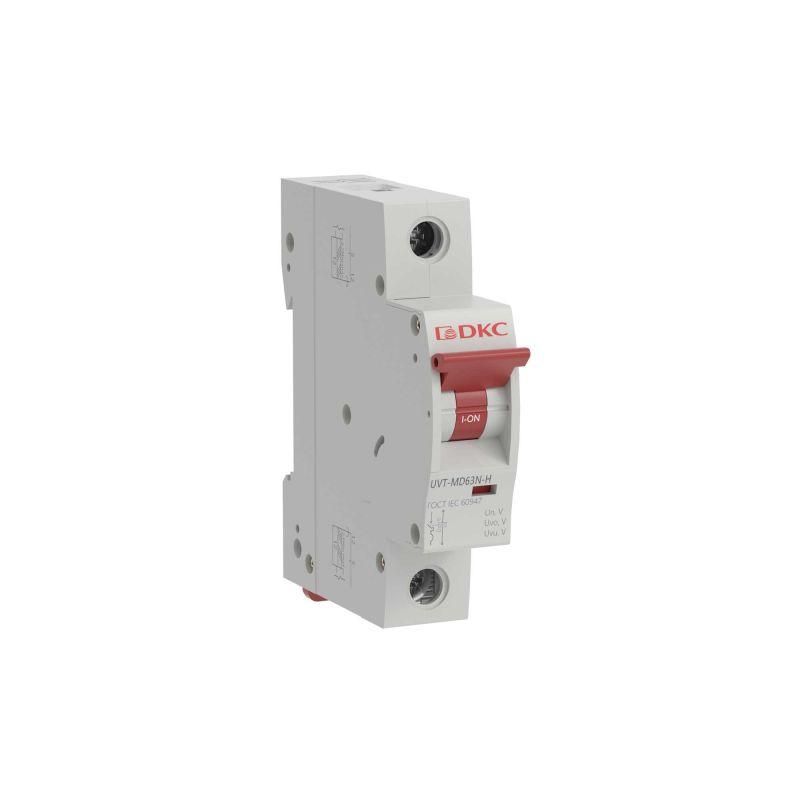

Расцепитель минимального-максимального напряжения для модульных устройств YON max типов MD63 и MDR63, 230В переменного тока | UVT-MD63N-H-230A DKC ДКС

Расцепитель минимального-максимального напряжения DKC uvt-md63n-h-230a предназначен для автоматического отключения модульных выключателей YON max при отклонении напряжения за пределы допустимых значений - ниже или выше нормы. Этот аксессуар обеспечивает защиту оборудования от перепадов сети и совместим с сериями MD63 и MDR63.

Назначение и область применения

Расцепитель DKC uvt-md63n-h-230a устанавливается на модульные выключатели YON max и отключает цепь, когда напряжение падает ниже 85 % или возрастает выше 110 % от номинала. Это предотвращает выход из строя чувствительной нагрузки - например, двигателей, контроллеров, преобразователей частоты. Подходит для промышленных объектов, где стабильность сети критична: станки, конвейеры, системы автоматизации, насосные станции.

Технические характеристики

• Номинальное напряжение питания: 220–230 В переменного тока (AC)
• Тип управления: AC/DC - работает как от переменного, так и от постоянного тока
• Подключение: винтовые зажимы - надёжный и проверенный способ фиксации проводов
• Совместимость: с реле и выключателями серии YON max (MD63, MDR63)
• Тип изделия: аксессуар для установки на DIN-рейку

Совместимость и монтаж

Расцепитель DKC uvt-md63n-h-230a монтируется непосредственно на выключатель YON max типа MD63 или MDR63. Установка происходит через механический защёлкивающий механизм - без дополнительных креплений. Для работы требуется подключение управляющего напряжения 220–230 В к клеммам расцепителя. После подачи питания он остаётся активным до момента срабатывания. Отключение происходит мгновенно при выходе напряжения за пороги - восстановление требует ручного включения выключателя.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на компоненты коммутационной аппаратуры. Применяется в системах, где важна безопасность персонала и оборудование. Напряжение управления не превышает 240 В, что исключает риск поражения током при обслуживании в условиях ограниченного доступа.

Преимущества

• Широкий диапазон срабатывания - защита как от просадок, так и от скачков напряжения
• Гибкость питания - работает от AC и DC, что удобно при использовании в сетях с источниками бесперебойного питания
• Простая интеграция - не требует внешних блоков управления, монтируется как штатная часть выключателя
• Надёжное винтовое подключение - снижает вероятность ослабления контакта при вибрациях

Ограничения применения

• Не предназначена для работы при напряжении ниже 190 В или выше 250 В - возможен отказ или повреждение устройства
• Не заменяет полноценную систему защиты от КЗ или перегрузки - используется как дополнение к основному выключателю
• Требует наличия управляющего напряжения; при его отсутствии расцепитель не будет работать даже при аварийном уровне напряжения в цепи нагрузки
• Не поддерживает функцию самовозврата - после срабатывания необходимо вручную перевести выключатель в положение “Вкл”

Примеры использования

• Защита ЧПУ-станков от отключения из-за просадки напряжения во время запуска крупного двигателя
• Обеспечение безопасности насосных станций при колебаниях напряжения в сельских сетях
• Стабилизация работы PLC-систем на производстве при наличии нестабильного входного напряжения
• Использование в распределительных щитах с несколькими выключателями YON max для комплексной защиты группы оборудования

Практические советы

• Перед установкой проверьте соответствие модели выключателя - расцепитель совместим только с MD63 и MDR63, другие серии не поддерживаются
• При подключении управляющих проводов используйте жилы сечением 0,5–2,5 мм2 - оптимальный диапазон для винтовых клемм
• Не подключайте расцепитель параллельно другим устройствам на одной фазе - это может вызвать ложное срабатывание
• Проверяйте целостность управляющей цепи перед первым включением - отсутствие напряжения на клеммах расцепителя делает его бесполезным
• При длительной работе в среде с высокой влажностью рекомендуется использовать герметизированные корпуса щита - сам расцепитель не имеет IP-защиты
