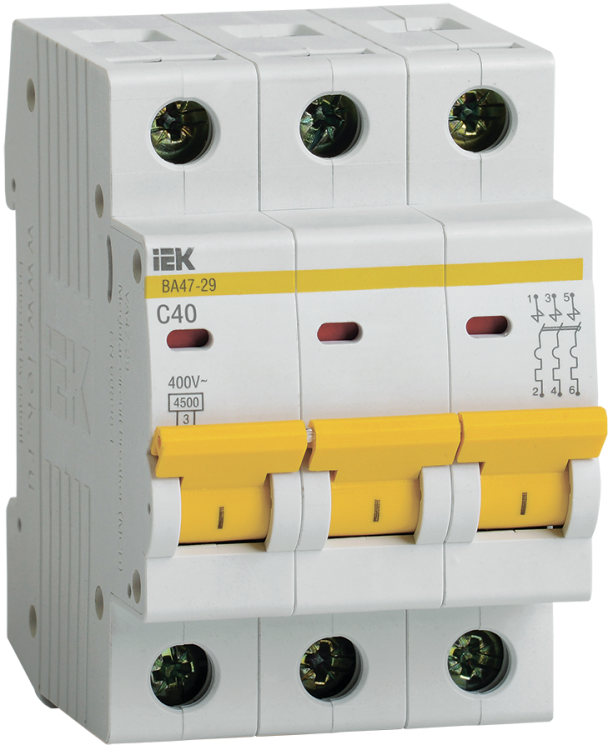

Выключатель автоматический трехполюсный ВА47-29 40А C 4,5кА KARAT | MVA20-3-040-C IEK

Автоматический выключатель ВА47-29 - трёхполюсный модульный аппарат с номинальным током 40 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) предлагает эту модель в серии KARAT как надёжное решение для промышленного и бытового использования, особенно в условиях широкого диапазона температур.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает распределительные и групповые цепи переменного тока с частотой 50 Гц. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и распределительных коробках. Применяется как в жилых домах, так и на производствах - например, для защиты двигателей, конвейеров, освещения и другого оборудования с умеренно высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пуском (например, двигатели, люминесцентные лампы)
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Род тока: переменный (AC)
• Частота: 50 Гц
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при аварии
• Количество модулей DIN: 3
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Диапазон рабочих температур: от -40 C до +50 C
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные климатические зоны с повышенной влажностью
• Глубина монтажа: 73,6 мм
• Срок службы: 15 лет
• Соответствие стандартам: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние зажимы, совместимые с гибкими проводами и жесткими шинами. Есть возможность подключения шины FORK (для параллельного питания нескольких автоматов) и шины PIN (для последовательного соединения). Монтаж требует свободного места глубиной не менее 73,6 мм. Устройство не имеет фиксированного крепления - легко извлекается и заменяется.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и сертифицирован по ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует быстрое прекращение тока короткого замыкания, что снижает риск повреждения кабелей и оборудования. Индикатор положения контактов позволяет визуально определить, включен ли автомат. IP20 исключает доступ к токоведущим частям при нормальном использовании, но не защищает от брызг и пыли - не применяйте во влажных помещениях без корпуса.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапный скачок тока (короткое замыкание)
• Улучшенная дугогасительная камера - снижает риск возгорания при отключении
• Широкий температурный диапазон (-40…+50 C) - работает даже в неотапливаемых помещениях зимой
• Эргономичная рукоятка - удобна для включения/выключения даже в перчатках
• Насечки на зажимах - обеспечивают более плотный контакт, снижают нагрев и предотвращают ослабление соединения
• Поддержка подключения шинами FORK и PIN - упрощает сборку распределительных щитов
• Возможность самостоятельной установки дополнительных устройств (блокировки, сигнализации)

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже -40 C или выше +50 C - возможны отказы расцепителей
• IP20 не допускает использование в сырых, пыльных или открытых местах без дополнительной защиты (щиты с классом IP54 и выше)
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, компрессоры) - лучше выбрать характеристику D
• Не используется в сетях постоянного тока (DC)
• Максимальное сечение кабеля - 25 мм2; большие провода потребуют переходника или другого аппарата

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита электродвигателя насоса в системе водоснабжения
• Распределительный щит на производстве для линий освещения и маломощного оборудования
• Вводный автомат в частном доме с трёхфазным питанием
• Цепи управления конвейерными линиями с умеренной инерционной нагрузкой

Практические советы

• Выбирая ВА47-29, проверьте соответствие нагрузки: суммарный ток всех подключённых приборов не должен превышать 40 А
• При подключении шины FORK используйте только совместимые шины - не затягивайте болты слишком сильно, чтобы не повредить пластик
• Для долговечности не устанавливайте автомат рядом с источниками тепла (трансформаторы, нагреватели)
• Проверяйте индикатор положения после каждого включения - он показывает реальное состояние контакта, а не просто положение рукоятки
• При замене старого автомата убедитесь, что новый также занимает 3 модуля - иначе придётся переделывать расположение в щите
• Для условий с частыми колебаниями напряжения рекомендуется дополнительно установить стабилизатор - автомат не защищает от перенапряжений
