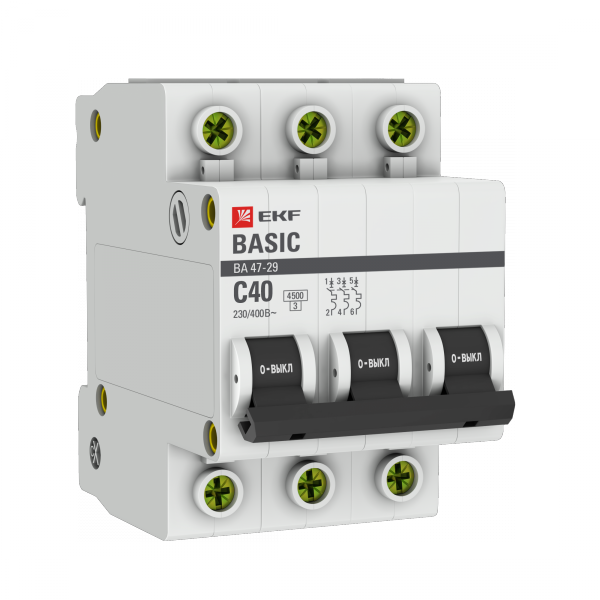

Выключатель автоматический трехполюсный ВА 47-29 40А C 4,5кА Basic | mcb4729-3-40C EKF

Автоматический выключатель модульный трехполюсный 40А C 4.5кА ВА 47-29 Basic - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных системах на 400 В, устанавливается на DIN-рейку. Бренд EKF, серия Basic, артикул mcb4729-3-40c.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 40А C 4.5кА ВА 47-29 Basic предназначен для защиты трёхфазных электрических цепей переменного тока с частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Подходит для установки в щитах жилых домов, офисов, производственных помещений, на объектах с электрооборудованием: насосы, компрессоры, конвейеры, системы вентиляции.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 400 В (рабочее), 660 В (изоляция) - рассчитан на использование в трёхфазной сети 380–400 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели).
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и медленного на перегрузку.
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода этого диапазона.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитках.
• Количество модулей: 3 - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый).
• Потери мощности: 6,2 Вт - энергопотребление устройства при работе, влияет на нагрев в плотных щитах.
• Диапазон температур: –10…+50 C - работает в помещениях с нормальным микроклиматом, не для улицы или холодных складов.
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает риск повреждения оборудования.
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует международному стандарту для бытовых и аналогичных выключателей.

Совместимость и монтаж

Автоматический выключатель модульный 40А ВА 47-29 Basic устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной 50 мм внутри шкафа. Устройство совместимо с другими элементами серии ВА 47-29 Basic: контакторами, УЗО, реле. Подключение проводов осуществляется зажимами сверху и снизу - провода 1–25 мм2 затягиваются отверткой. Обязательно соблюдать порядок фаз: L1, L2, L3 должны соответствовать входным и выходным контактам. Нельзя использовать с однофазными цепями без нагрузки на всех полюсах - возможен дисбаланс и преждевременный износ.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006. Категория перенапряжения III - рассчитан на работу в местах с повышенной вероятностью скачков напряжения (промышленные объекты, распределительные щиты). Степень загрязнения 2 - допускает наличие неметаллической пыли и небольшую влажность, характерную для закрытых щитовых комнат. Класс токоограничения 3 гарантирует минимальное воздействие тока КЗ на подключенное оборудование. Гарантия - 3 года.

Преимущества

• Надёжная двухступенчатая защита: тепловой расцепитель предотвращает длительные перегрузки, электромагнитный - мгновенно отключает при КЗ.
• Компактность: всего 3 модуля, экономит место в щите.
• Широкий диапазон сечений проводов - удобен при использовании различных типов кабеля.
• Подтверждённая совместимость с продукцией EKF - легко заменить или дополнить другим оборудованием той же серии.
• Простая визуальная индикация положения: рычаг вверх - включено, вниз - отключено.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 исключает использование на улице или в сырых помещениях без корпуса.
• Не подходит для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели >10 кВт); для них нужна характеристика D.
• Не рекомендуется для постоянной работы при температуре ниже –10 C - возможны отказы в холодном климате.
• Не является УЗО - не защищает от утечек тока на землю. Для защиты людей необходима отдельная установка УЗО.
• Не используется в цепях постоянного тока - только переменный ток 50 Гц.

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере в цеху.
• Распределение питания по группам освещения и розеткам в административном здании.
• Щитовая на производстве с несколькими станками, где каждому оборудованию выделена отдельная фаза.
• Общий ввод в многоквартирный дом, если система трёхфазная и требует защиты каждой фазы.

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 80 % от 40 А (т.е. ~32 А) - это продлит срок службы.
• При сборке щита оставляйте минимум 10 мм свободного места вокруг выключателя - он греется при работе (6,2 Вт потерь).
• Не используйте провода меньше 1 мм2 - они плохо фиксируются в зажимах и могут выпасть.
• Если в цепи есть частотный преобразователь или источник бесперебойного питания - убедитесь, что токи гармоник не вызывают ложных срабатываний.
• При замене старого автомата - сравните характеристики: если был B, а теперь C - это нормально, но если раньше было 25 А, а теперь 40 А - обязательно пересмотрите сечение кабеля!
