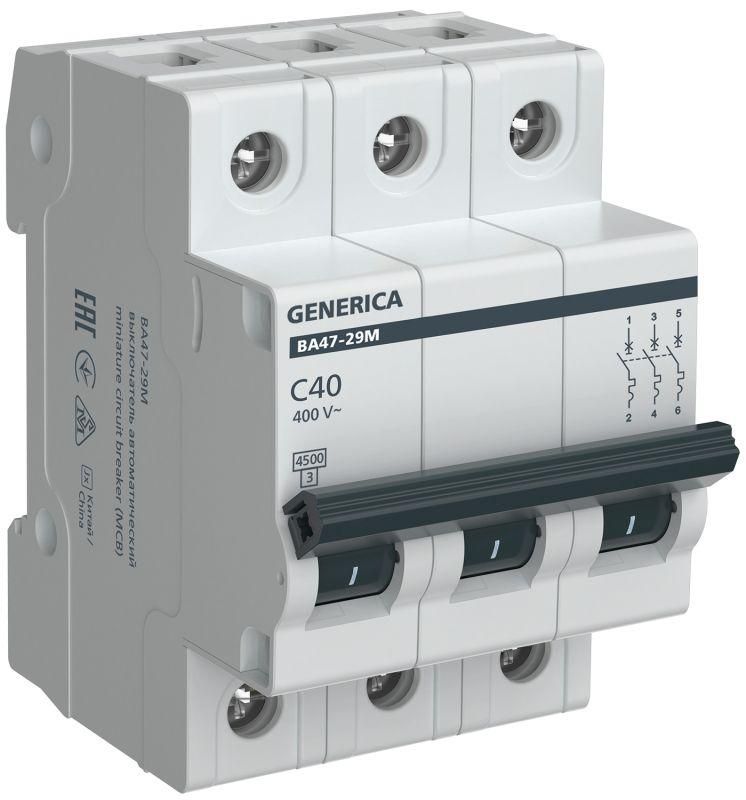

Автоматический выключатель ВА47-29М 3P 40А 4,5кА C GENERICA - MVA21-3-040-C-G IEK

Автоматический выключатель модульный ВА47-29М 3P 40А 4,5кА C от GENERICA предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в щитах жилых и общественных зданий, особенно там, где используются оборудование с умеренными пусковыми токами - такие как компрессоры, вентиляторы или группы освещения. Артикул mva21-3-040-c-g соответствует модели из серии ВА47-29M.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 3P 40А 4,5кА C защищает трёхфазные линии от сверхтоков. Его характеристика «C» означает, что он сработает при токах в 5–10 раз выше номинала - идеально для устройств с умеренным пусковым током: бытовые насосы, вентиляционные системы, малые электродвигатели, а также смешанные нагрузки с освещением и розетками. Применяется в распределительных щитах жилых домов, офисов, торговых центров и объектов коммунальной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами до 8×Iн
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 3 модуля (54 мм)
• Поперечное сечение подключаемых проводов: 1–25 мм2 (медь)
• Частота: 50 Гц
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-29М 3P 40А 4,5кА C совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в любые модульные щиты с достаточным свободным местом - три модуля занимают 54 мм. Подключение проводов осуществляется через зажимы с фиксацией винтами. Для надёжного контакта используйте провода сечением 1–25 мм2; более толстые - не допускаются. Клеммы рассчитаны на однопроволочные и многожильные медные провода с наконечниками. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей, применяемых в бытовых и аналогичных условиях. Класс токоограничения 3 повышает безопасность - при аварии дуга гасится быстрее, чем в классах 2 и 1, снижая риск возгорания. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому не применяйте в сырых помещениях без корпуса с высокой степенью защиты.

Преимущества

• Устойчивость к импульсным нагрузкам благодаря характеристике «C» - меньше ложных срабатываний при запуске двигателей
• Высокая отключающая способность (4,5 кА) - подходит для сетей с повышенной мощностью
• Компактная форма (3 модуля) экономит место в щите
• Изготовлен в соответствии с технологиями IEK/GENERICA - проверенная надёжность в реальных условиях
• Долгий срок службы (15 лет) при правильном использовании

Ограничения применения

• Не подходит для защиты оборудования с очень высокими пусковыми токами - например, крупных насосов, лифтов, сварочных аппаратов (для них нужна характеристика D)
• IP20 не позволяет использовать в открытых, влажных или пыльных местах без дополнительной защиты (например, в щитах с герметизацией)
• Не предназначен для постоянной работы при температурах ниже -40 C или выше +50 C - возможны отказы
• Запрещено подключать алюминиевые провода без переходных наконечников - контакт может нагреваться

Примеры использования

• Защита трёхфазной сети питания вентиляторов в системе кондиционирования
• Групповой автомат для кухонного оборудования (электроплиты, миксеры, кофе-машины) в кафе
• Щитовая защита освещения и розеток в многоэтажном жилом доме
• Линия питания компрессора холодильного оборудования в торговом зале

Практические советы

• Выбирая автомат ВА47-29М 3P 40А 4,5кА C, убедитесь, что суммарная нагрузка всех фаз не превышает 40 А на каждую - перегрузка вызывает срабатывание даже при нормальной работе
• Проверьте соответствие сечения проводов - слишком тонкий провод перегреется, слишком толстый не войдёт в зажим
• При сборке щита располагайте автоматы так, чтобы была доступность для тестирования кнопки «T» (если есть) и замены
• Не заменяйте этот автомат на модель с характеристикой B - он будет часто отключаться при запуске двигателей
• Для долгой службы регулярно проверяйте затяжку клемм - особенно после первых нескольких включений
