Автоматический выключатель ВА47-29М 3P 32А 4,5кА C GENERICA - MVA21-3-032-C-G IEK

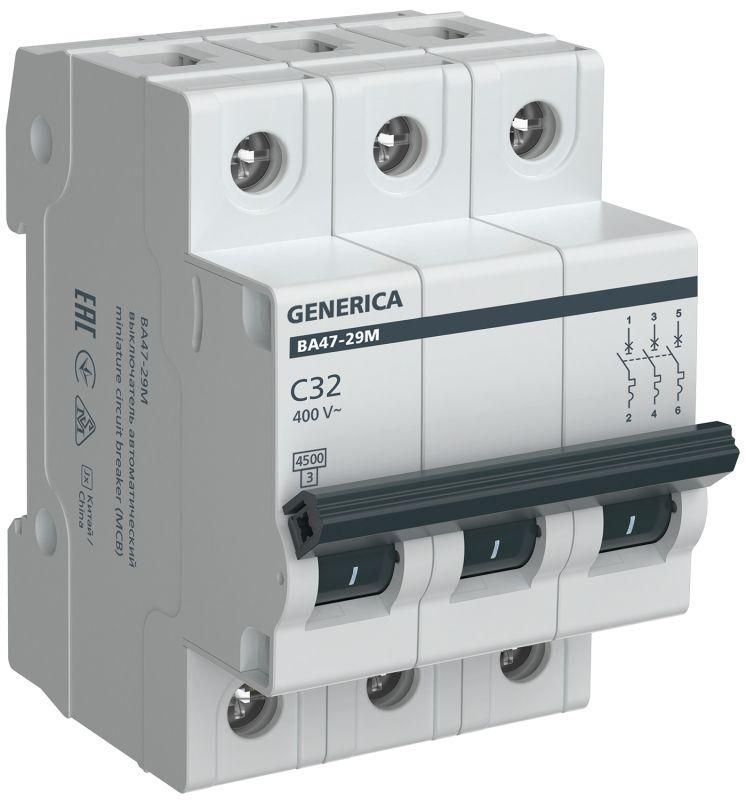

Автоматический выключатель модульный 3-полюсный ВА47-29М 32А 4,5кА C от GENERICA предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот аппарат используется в распределительных щитах жилых и общественных зданий, особенно там, где нагрузка связана с оборудованием, требующим умеренного пускового тока - например, компрессорами или вентиляторами.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный ВА47-29М 32А 4,5кА C защищает трёхфазные сети переменного тока с частотой 50 Гц. Он применяется в групповых и распределительных цепях, где требуется надёжная защита от сверхтоков. Подходит для защиты оборудования с умеренным пусковым током: бытовые насосы, вентиляционные установки, малые компрессоры, светильники на три фазы, системы кондиционирования. Часто устанавливается в этажных и квартирных щитках, а также в административных и коммерческих помещениях.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, AC)
• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для устройств со слабыми импульсными нагрузками
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Поперечное сечение подключаемых проводов: 1–25 мм2 - совместим с медными проводниками стандартной толщины
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищён от пыли и воды
• Рабочий диапазон температур: от -40 C до +50 C - допустимо использование в неотапливаемых помещениях и на улице внутри корпусов
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 32А 4,5кА C монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используются винтовые зажимы, доступные после снятия крышки. Каждый полюс имеет отдельные вход/выход, что позволяет легко организовать трёхфазную схему. Обязательно проверьте соответствие сечения провода (1–25 мм2) перед затяжкой - слишком толстый провод не войдёт, слишком тонкий может плохо закрепиться.

Безопасность и стандарты

Автоматический выключатель ВА47-29М соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Применение класса токоограничения 3 повышает безопасность при аварийных режимах - снижается риск возгорания из-за высоких тепловых нагрузок. Наличие механической блокировки исключает случайное включение при ремонте. Однако IP20 не предусматривает защиту от влаги - использовать вне герметичных щитов нельзя.

Преимущества

• Высокая отключающая способность (4,5 кА) обеспечивает надёжную работу даже при значительных КЗ в сетях с низким импедансом
• Характеристика “C” идеально сочетается с типовой нагрузкой в жилых и офисных помещениях
• Удобная модульная конструкция позволяет плотно упаковать несколько автоматов в одном щите
• Широкий диапазон рабочих температур делает возможным применение в холодных регионах и неотапливаемых помещениях
• Срок службы 15 лет указывает на долговечность конструкции и качество материалов

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами - для них нужна характеристика “D”
• IP20 запрещает установку во влажных местах без дополнительной защиты (например, в банях, подземных парковках без корпуса)
• Не предназначен для постоянной работы при токе выше 32 А - превышение вызовет преждевременное срабатывание или выход из строя
• Не работает при постоянном токе - только для переменного тока 50 Гц

Примеры использования

• Защита трёхфазного кондиционера мощностью до 7 кВт в квартире
• Щиток на этаже многоквартирного дома - питание лифтового оборудования и вентиляции
• Групповая защита освещения и розеток в торговом центре
• Подключение насосной группы для систем отопления в котельной

Практические советы

• Выбирая автомат ВА47-29М 32А 4,5кА C, убедитесь, что суммарная нагрузка всех подключённых приборов не превышает 32 А - лучше иметь запас в 15–20%
• Избегайте установки рядом с источниками тепла - нагрев снижает реальный порог срабатывания
• Проверяйте момент затяжки контактных зажимов - недостаточно туго - окисление, слишком сильно - деформация пластиковых деталей
• Если в щите много автоматов, используйте этикетки - каждый полюс должен быть помечен по своей функции
• Этот аппарат - часть серии ВА47-29M от GENERICA, поэтому он совместим с другими элементами этой серии: дифференциальными автоматами, УЗО, рубильниками того же бренда
