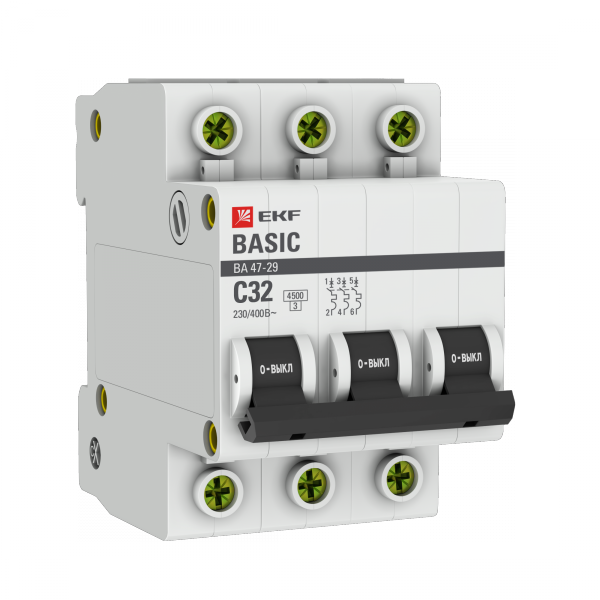

Выключатель автоматический трехполюсный ВА 47-29 32А C 4,5кА Basic | mcb4729-3-32C EKF

Автоматический выключатель модульный трехполюсный 32А С 4,5кА ВА 47-29 Basic - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных системах на 400 В, устанавливается на DIN-рейку. Бренд EKF, серия Basic, артикул mcb4729-3-32c.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А С 4,5кА ВА 47-29 Basic предназначен для защиты трёхфазных электрических цепей переменного тока с частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Подходит для установки в щитах жилых домов, офисов, производственных помещений, на объектах с электрооборудованием: насосы, компрессоры, конвейеры, станки.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 400 В - работает в сетях 380–400 В между фазами.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели).
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ (мгновенно) и перегрузку (с задержкой).
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при высоких скачках напряжения.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы (например, от грозовых разрядов).
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита.
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого сечения.
• Количество модулей: 3 - занимает 3 стандартных модуля на DIN-рейке (1 модуль = 17,5 мм).
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотной сборке.
• Диапазон температур: –10…+50 C - можно использовать в неотапливаемых помещениях, но не на улице.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью, но в закрытых помещениях.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждения оборудования.
• Частота: 50 Гц - только для сетей с этой частотой.
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует международному стандарту для бытовых и аналогичных выключателей.

Совместимость и монтаж

Автоматический выключатель модульный 32А ВА 47-29 Basic устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной 50 мм в шкафу. Подключение осуществляется через зажимы сверху и снизу - провода сечением 1–25 мм2 затягиваются отверткой. Все три полюса имеют одинаковые входные и выходные клеммы. Совместим с другими устройствами серии ВА 47-29 Basic: возможно групповое подключение с УЗО, реле напряжения, контактами. Не рекомендуется устанавливать рядом с источниками сильного тепла или в местах с вибрацией выше нормы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006, что гарантирует надёжность срабатывания и безопасность при эксплуатации. Класс токоограничения 3 снижает энергию, передаваемую в цепь при КЗ, защищая кабель и оборудование. Напряжение изоляции 660 В обеспечивает безопасность даже при кратковременных перенапряжениях. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - обязательна установка в закрытом щите.

Преимущества

• Надёжная двухступенчатая защита: тепловой расцепитель предотвращает перегрев, электромагнитный - отключает при КЗ.
• Совместимость с популярной серией ВА 47-29 - легко заменить или дополнить другим оборудованием того же бренда.
• Широкий диапазон сечений проводов (1–25 мм2) - удобен для различных типов кабелей.
• Гарантия 3 года - подтверждает качество изготовления и долговечность.
• Низкий уровень потерь мощности (6,2 Вт) - меньше нагрева в плотном щите.

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели без мягкого пуска); для них лучше выбрать характеристику D.
• Не используется в сетях постоянного тока - только переменный ток 50 Гц.
• Не рекомендуется для установки при температурах ниже –10 C или выше +50 C - возможны сбои в работе.
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат или УЗО.

Примеры использования

• Защита трёхфазного электрокотла мощностью до 12 кВт в частном доме.
• Щитовая на производстве: управление и защита группы станков с асинхронными двигателями.
• Распределительный щит торгового центра - защита освещения и розеточных групп по фазам.
• Подключение вентиляционных установок с трёхфазными вентиляторами.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность всех подключённых потребителей не превышала 22 кВт (при 400 В и cosφ=0,8).
• При монтаже используйте провода сечением ≥4 мм2 для тока 32 А - меньшее сечение вызывает перегрев.
• Не забывайте про посадочный диаметр: глубина монтажа 50 мм требует достаточного места в щите - особенно важно при компактной сборке.
• Если в цепи есть частые пуски двигателей - убедитесь, что они не вызывают ложных срабатываний. При необходимости замените на характеристику D.
• Проверяйте соответствие класса токоограничения 3 с требованиями вашего проекта - он важен для согласования с кабелем и предохранителями.
• Для обслуживания: отключайте питание перед работой - даже при выключенном положении контакты могут находиться под напряжением с верхней стороны.
