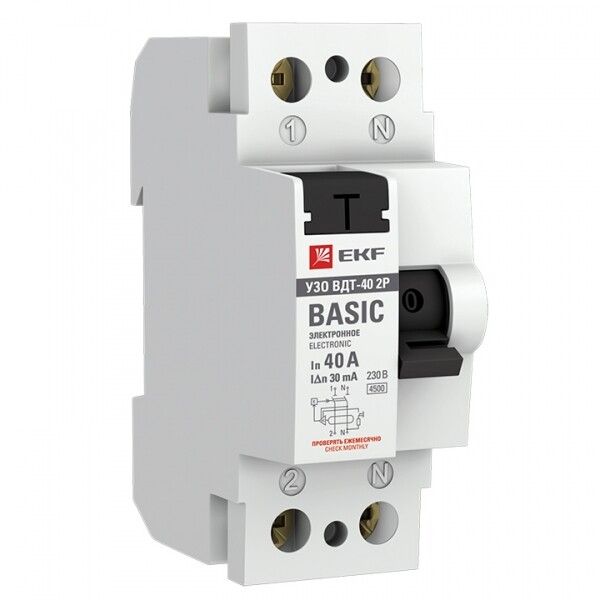

Выключатель дифференциальный (УЗО) ВД-40 2п 40А 30мА тип AC (электронный) Basic | elcb-2-40-30e-sim EKF

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип AC (электронный) Basic от бренда EKF предназначен для защиты человека от удара током и предотвращения пожаров, вызванных утечками электричества. Этот УЗО используется в бытовых и промышленных сетях с напряжением 230 В и подключается на DIN-рейку.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип AC (электронный) Basic защищает людей от поражения электрическим током при контакте с поврежденной изоляцией или металлическими частями оборудования. Он также предотвращает возгорания, вызванные утечками тока, замыканиями на землю или корпус. Применяется в распределительных щитках жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 8–9 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту)
• Номинальное напряжение: 230 В - для однофазных сетей
• Отключающая способность: 4,5 кА - выдерживает кратковременные перегрузки при КЗ
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Напряжение изоляции Ui: 660 В - обеспечивает надёжную изоляцию даже при скачках напряжения
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчив к грозовым импульсам
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Глубина монтажа: 66 мм - требуется место для подвода проводов и работы механизма
• Рабочая температура: -25…+35 C - не предназначено для установки на улице или в необогреваемых помещениях зимой
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью
• Площадь сечения проводов: 1–25 мм2 - подходит для медных проводов от 1,5 до 25 мм2
• Степень загрязнения: 2 - допускает наличие неметаллической пыли и временной конденсации
• Гарантия: 36 месяцев
• Соответствует: ГОСТ Р 51329-2013 (МЭК 61543-1995)

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип AC (электронный) Basic монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху (вход) и снизу (выход): фаза и ноль подаются на верхние клеммы, нагрузка - на нижние. Для правильной работы необходимо соблюдать полярность. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не рекомендуется использовать с алюминиевыми проводами без переходных соединителей. УЗО работает только в паре с автоматическим выключателем, который обеспечивает защиту от перегрузки и КЗ.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51329-2013 и международному стандарту МЭК 61543. Его работа основана на электронной схеме, что обеспечивает высокую точность срабатывания при утечке 30 мА. Напряжение изоляции 660 В и импульсная прочность 4 кВ обеспечивают надёжность при колебаниях сети и грозовых воздействиях. Устройство не содержит механических движущихся частей, снижая риск отказа.

Преимущества

• Электронный принцип действия - быстрое и стабильное срабатывание даже при слабых утечках
• Фиксация в положении “вкл/выкл” - удобно проверить состояние устройства
• Компактный размер - экономит место в щите
• Поддержка широкого диапазона сечений проводов - универсально для большинства задач
• Серия Basic - оптимизирована для массового применения, доступна по цене

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель перед УЗО
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты
• Рабочая температура до +35 C - не рекомендуется для неотапливаемых помещений зимой
• Не реагирует на постоянные утечки тока (например, от некоторых LED-драйверов или импульсных БП)

Примеры использования

• Защита розеточных групп в квартире (кухня, ванная, детская)
• Щитовая на этаже многоквартирного дома
• Оборудование на производстве: станки, насосы, компрессоры с металлическим корпусом
• Освещение в административных зданиях
• Автоматические системы управления с чувствительной электроникой

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы номинальный ток (40 А) был равен или выше тока автомата, установленного перед ним
• При монтаже используйте провода сечением не менее 2,5 мм2 для нагрузки до 5 кВт - это соответствует нормам ПУЭ
• Проверяйте работоспособность УЗО ежемесячно кнопкой “Тест”, расположенной на лицевой панели
• Не устанавливайте несколько УЗО последовательно - это может вызвать ложные срабатывания
• Для защиты всей квартиры одним УЗО - выбирайте 40 А / 30 мА, но помните: при срабатывании будет отключен весь дом
• Если планируете установку в условиях повышенной влажности - используйте УЗО с IP44 или более высокой степенью защиты
