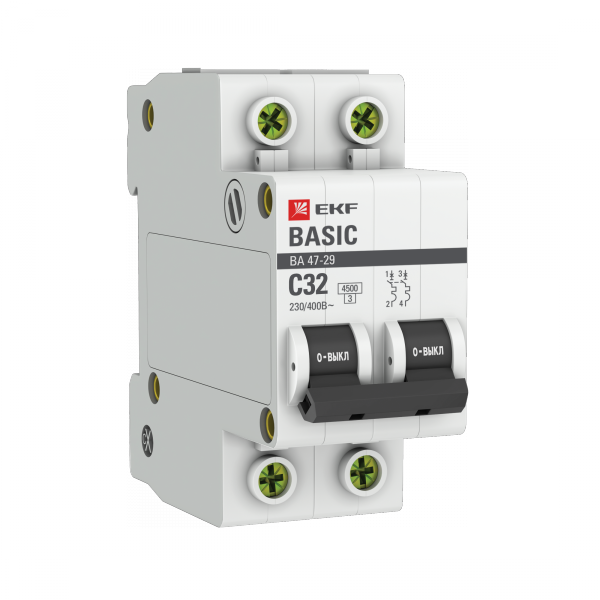

Выключатель автоматический двухполюсный ВА 47-29 32А C 4,5кА Basic | mcb4729-2-32C EKF

Автоматический выключатель модульный двухполюсный 32А C 4.5кА ВА 47-29 Basic - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных системах на 230 В, устанавливается на DIN-рейку. Бренд EKF, серия Basic, артикул mcb4729-2-32c.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А C 4.5кА ВА 47-29 Basic защищает одиночные группы потребителей: розеточные контуры, нагревательные приборы, светильники, насосы и другую технику с активной или слабоиндуктивной нагрузкой. Подходит для установки в квартирных щитках, офисах, мастерских и на производстве. Номинальное напряжение 230 В делает его универсальным для однофазных сетей.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала; подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы).
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 2 - отключаются фаза и ноль одновременно, обеспечивает полную изоляцию цепи.
• Номинальное напряжение: 230 В AC / 660 В изоляция - работает в сети 230 В, но изоляция рассчитана на более высокие напряжения для безопасности.
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от тонких до толстых, включая многожильные.
• Степень защиты IP20 - предохраняет от случайного контакта с токоведущими частями, но не защищён от пыли и влаги.
• Рабочая температура: –10…+50 C - можно использовать в неотапливаемых помещениях, но не на улице.
• Монтаж: на DIN-рейку шириной 17,5 мм (2 модуля = 35 мм).
• Глубина монтажа: 50 мм - требует достаточного места внутри щита.
• Частота: 50 Гц - совместим только с сетью переменного тока в России и странах СНГ.
• Потери мощности: 4,4 Вт - энергия, теряемая при работе, влияет на нагрев в плотно упакованном щите.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, что повышает надёжность всей системы.
• Категория перенапряжения: III - предназначен для установки в распределительных устройствах, где возможны скачки напряжения.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении.
• Наличие нейтрального проводника: да - обязательно подключать ноль через этот автомат, он не просто “проходной”.
• Норматив: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует международному стандарту для бытовых и аналогичных автоматов.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 32А C 4.5кА ВА 47-29 Basic устанавливается на стандартную DIN-рейку типа 35 мм. Ширина занимает два модуля (35 мм), глубина - 50 мм. Для правильного монтажа используйте инструмент с плоским наконечником: зажимы должны плотно прилегать к проводу без повреждения жил. Обязательно затягивать винты моментом 0,8–1,0 Нм - недостаточно или слишком сильно может вызвать перегрев или плохой контакт. Убедитесь, что в щите есть место для других устройств: 2 модуля - это минимум, но часто требуется больше свободного пространства для удобства обслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 и МЭК 60898-2, что гарантирует соответствие европейским нормам безопасности. Класс токоограничения 3 и категория перенапряжения III обеспечивают надёжную работу даже при кратковременных скачках напряжения. IP20 исключает доступ к токоведущим частям пальцами, но не защищает от внешних воздействий - не устанавливайте в сырых местах или на улице. Сертифицирован для работы в условиях класса загрязнения 2 - то есть в обычных закрытых помещениях с минимальной запылённостью.

Преимущества

• Двухполюсное отключение - полностью размыкает цепь, включая нулевой провод, что важно для безопасности при ремонте.
• Характеристика C - оптимальна для бытовых и полупромышленных нагрузок с пусковыми токами (электродвигатели, компрессоры).
• Высокая отключающая способность 4,5 кА - подходит для большинства современных домашних и малых промышленных объектов.
• Компактный размер и стандартизированный монтаж - легко интегрируется в любые типовые щиты.
• Гарантия 3 года - подтверждает качество сборки и долговечность.

Ограничения применения

• Не подходит для трёхфазных сетей - только для 230 В однофазных цепей.
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях (баня, гараж без обогрева, улица).
• Не предназначена для частых включений/выключений - это не рубильник, а защитное устройство.
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (>10×Iн), например, больших асинхронных двигателей - лучше выбрать характеристику D.
• Потери мощности 4,4 Вт могут быть значимы при плотной упаковке нескольких автоматов - нужен воздушный зазор для теплоотвода.

Примеры использования

• Защита розеточной группы в квартире (стиральная машина, микроволновка, бойлер).
• Отдельный автомат для электрокотла или теплого пола.
• Щит на даче для питания освещения и розеток.
• Оборудование в небольшом цеху: сварочный аппарат, компрессор, насос.
• Подключение кабеля от счётчика к группе потребителей в этажном щите.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение кабеля соответствовало 1–25 мм2. Для 32 А обычно используют 4–6 мм2 меди.
• Если в щите много автоматов, оставляйте хотя бы 10 мм зазора между ними - это снижает риск перегрева из-за потерь мощности 4,4 Вт.
• Не путайте с однополюсными: здесь отключаются и фаза, и ноль - важный момент для соблюдения ПУЭ.
• Перед первым включением проверьте, правильно ли подключен ноль - неверное подключение может привести к отказу защиты.
• Для оборудования с высокими пусковыми токами (более 8×32=256 А) рассмотрите вариант с характеристикой D - ВА 47-29 Basic тоже выпускается в версии D.
• Проверяйте маркировку на корпусе перед установкой: убедитесь, что это именно 32 А, C, 2P, а не другой номинал.
