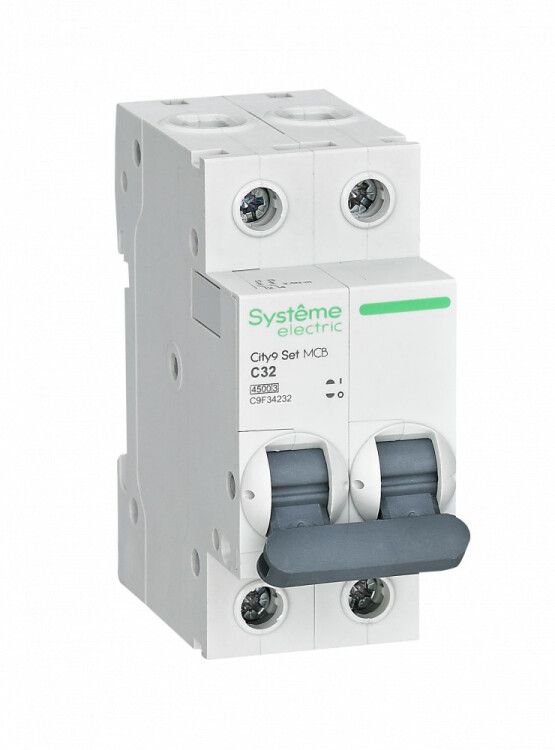

Выключатель автоматический модульный 2п C 32А 4.5кА City9 Set 230В SE C9F34232 APC

Автоматический выключатель модульный двухполюсный 32А характеристика С 4.5кА 230В от бренда Systeme Electric (артикул c9f34232) предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Этот аппарат встраивается в распределительные щиты на DIN-рейку и обеспечивает надёжную работу в сетях 230 В.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А характеристика С 4.5кА 230В защищает электрические цепи с нагрузкой до 32 А. Подходит для защиты групповых линий в жилых домах, офисах, мастерских и на производстве - например, для розеточных контуров, мощных приборов, насосов, компрессоров и оборудования с высоким пусковым током. Благодаря характеристике C, он устойчив к кратковременным перегрузкам, характерным для двигателей и освещения с галогенными лампами.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок с пусковыми токами
• Количество полюсов: 2 - одновременно отключаются фаза и ноль, повышается безопасность
• Род тока: переменный (AC) - применяется только в сетях 50/60 Гц
• Напряжение изоляции: 440 В - предельное напряжение, которое не вызовет пробоя изоляции
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами >12,5 мм, без защиты от воды
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Глубина монтажа: 45 мм - требует свободного места внутри щита
• С коммутируемым нейтральным проводником: да - нулевой провод также разрывается при отключении
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищает оборудование
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель modulnyy dvukhpolyusnyy 32A kharakteristika S 4.5kA 230B (c9f34232) монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет установить его рядом с другими автоматами в щите. Для подключения используются зажимы с зажимной пластиной - кабели вводятся на глубину до 8 мм, изолированные жилы сечением 0,5–16 мм2 (медные). Наконечники не обязательны, но рекомендованы для многожильных проводов. Обеспечен доступ к клеммам без снятия крышки - можно проверить затяжку при работающем щите. Корпус имеет фиксаторы, предотвращающие самопроизвольное выпадение из рейки.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Компоненты выполнены из ударопрочного термостойкого пластика, обеспечивающего сохранение целостности при аварии. Клеммы спроектированы так, чтобы исключить случайное попадание провода в заклеммное пространство - снижена вероятность короткого замыкания при монтаже. Отключение происходит при помощи механизма “мгновенной коммутации”, что минимизирует дугу и продлевает срок службы контактов.

Преимущества

• Двухполюсное исполнение - полностью разрываются фаза и ноль, повышает безопасность при обслуживании
• Характеристика C - идеально сочетает чувствительность к КЗ и отказ от ложных срабатываний при пуске моторов
• Класс токоограничения 3 - снижает тепловую и механическую нагрузку на проводку и оборудование при аварии
• Изготовлен в серии City9 SET - единый дизайн и качество сборки со всеми элементами этой линейки
• 6 металлических заклёпок - увеличивают прочность корпуса и долговечность при частых операциях
• Коммутируемый ноль - соответствие современным нормам безопасности для розеточных цепей

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, на улице или в пыльных средах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей постоянного тока (DC) - работает только с переменным током 50–60 Гц
• Не рекомендуется для защиты светодиодных светильников с импульсными источниками питания - возможны ложные срабатывания при высоких пусковых токах
• Требуется минимальная глубина щита 45 мм - не подходит для узких или старых распределительных коробок
• Не является УЗО - не защищает от утечек тока на землю; для этого требуется отдельное устройство

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Подключение стиральной машины, посудомоечной машины, электроплиты
• Линия питания компрессора холодильника или воздушного насоса
• Электрощит в мастерской для инструментов (дрель, шлифмашина, точило)
• Общий автомат для этажа в многоэтажном доме (при условии правильного расчета нагрузки)

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность подключаемых приборов не превышает 7,4 кВт (P = U × I = 230 В × 32 А)
• При использовании медных проводов сечением менее 2,5 мм2 - используйте наконечники, чтобы избежать плохого контакта
• Проверьте, что в вашем щите есть место под 2 модуля и глубина не меньше 45 мм
• Если нужна защита от утечек - параллельно установите УЗО с номиналом 30 мА
• Не заменяйте этот автомат на более слабый (например, 16 А) - это вызовет частые отключения; не ставьте более мощный - риск перегрева проводки
• При монтаже не перетягивайте клеммы - усилие должно быть достаточным для плотного контакта, но не выше момента, указанного в инструкции (обычно 0,8–1,0 Нм)
