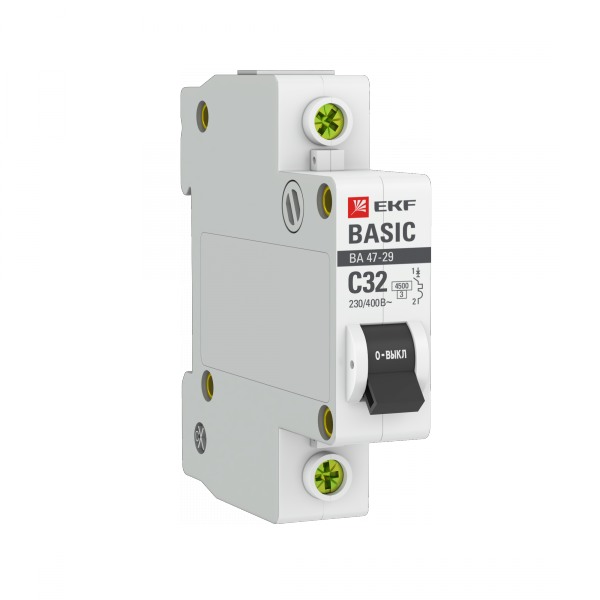

Выключатель автоматический однополюсный ВА 47-29 32А C 4,5кА Basic | mcb4729-1-32C EKF

Автоматический выключатель однополюсный 32А С 4,5кА ВА 47-29 Basic - устройство защиты для бытовых и промышленных электросетей, обеспечивающее отключение при перегрузках и коротких замыканиях. Выполнен в компактном корпусе, рассчитан на установку на DIN-рейку и соответствует требованиям ГОСТ Р 50345. Бренд EKF и серия Basic гарантируют надежность и совместимость с типовыми распределительными щитами.

Назначение и область применения

Автоматический выключатель однополюсный 32А С 4,5кА ВА 47-29 Basic предназначен для защиты однофазных электрических цепей переменного тока с напряжением до 230 В и частотой 50 Гц. Применяется в жилых домах, офисах, торговых помещениях и на производстве - например, для защиты групп освещения, розеточных контуров, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Номинальное напряжение: 230 В (до 400 В в трехфазной сети при использовании нескольких полюсов)
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Тип расцепителя: тепловой (для перегрузок) + электромагнитный (для КЗ)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Сечение провода: 1–25 мм2 - допустимый диапазон для подключения медных проводников
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм) на рейке
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях между контактами
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и электродинамическую нагрузку на сеть
• Потери мощности: 5,5 Вт - энергопотребление при работе, влияет на нагрев в плотно укомплектованных щитах
• Рабочая температура: от –10 C до +50 C - подходит для неотапливаемых помещений, но не для холодных зон ниже –10 C
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в условиях повышенной влажности (не в сырых помещениях!)
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель однополюсный 32А С 4,5кА ВА 47-29 Basic устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется фиксацией защелки на верхней части корпуса - достаточно вставить выключатель в рейку и нажать до характерного щелчка. Для подключения используются винтовые зажимы, расположенные сверху. Подходящее сечение провода - от 1 до 25 мм2; рекомендуется использовать многожильные провода с наконечниками для лучшего контакта. Глубина монтажа составляет 50 мм - учтите этот параметр при проектировании шкафа.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 и международному стандарту IEC 60898-2, что гарантирует соответствие требованиям безопасности для бытового и аналогичного промышленного использования. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания. Напряжение изоляции 660 В обеспечивает защиту от пробоя даже при кратковременных перенапряжениях. Категория перенапряжения III указывает на применение в распределительных устройствах, где возможны значительные переходные процессы.

Преимущества

• Компактный размер (1 модуль) позволяет экономить место в щитке
• Надежная двухступенчатая защита: тепловая - против перегрузок, магнитная - против КЗ
• Высокая отключающая способность (4,5 кА) подходит для большинства городских и промышленных сетей
• Поддержка широкого диапазона сечений проводов - удобно при ремонте и модернизации
• Серия Basic от EKF имеет проверенную долговечность и совместимость с другими элементами щита этой же серии

Ограничения применения

• Не предназначен для использования в условиях постоянной влажности, сырости или на улице - степень защиты IP20 исключает воздействие воды
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные двигатели); для них требуется характеристика D
• Работает только при температуре выше –10 C - не используется в неотапливаемых гаражах зимой без дополнительного обогрева
• Один полюс - нельзя использовать для защиты двухфазных или трёхфазных цепей без установки нескольких выключателей
• Не рекомендуется для систем с частыми включениями/выключениями - не является аппаратом управления, а лишь защитным

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания кухонной техники (электроплита, микроволновка, кофе-машина)
• Щитовая защита осветительных цепей с люминесцентными или LED-светильниками
• Защита насосов, вентиляторов, компрессоров небольшой мощности
• Установка в распределительных щитах на объектах ЖКХ, торговли, логистики

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключенной нагрузки не превышает 7,4 кВт (P = U × I = 230 В × 32 А)
• При установке в плотно заполненный щит - учитывайте потери мощности 5,5 Вт: они вызывают дополнительный нагрев, особенно при соседстве с другими автоматами
• Для проводов сечением менее 2,5 мм2 используйте наконечники - так предотвращаются плохие контакты и перегрев
• Проверьте совместимость с другими устройствами серии ВА 47-29 - все элементы имеют единый шаг и форму крепления
• Не заменяйте автомат с характеристикой C на B или D без анализа нагрузки - это может привести к ложным срабатываниям или отказу защиты
• Гарантия 3 года - сохраняйте чек и документацию, чтобы воспользоваться сервисом при выходе из строя
