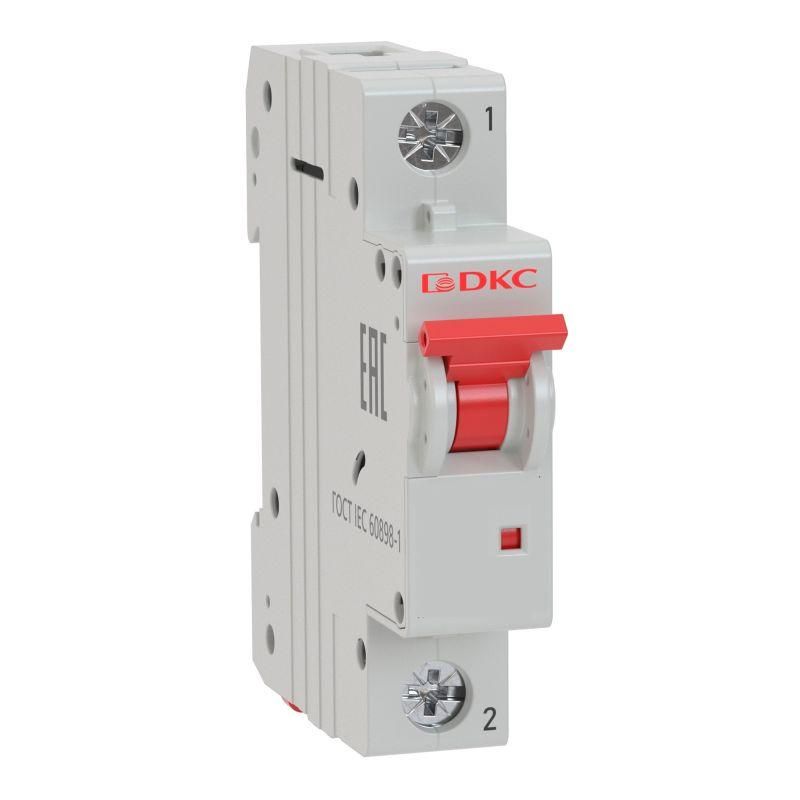

Выключатель автоматический однополюсный YON MD63-1C32-6 6kA | DKC ДКС

Автоматический выключатель модульный 1 полюс 32 А 6 кА характеристика C от бренда YON (серии MCB, артикул md63-1c32-6) - это надёжное устройство для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, рассчитано на работу в сетях 230 В переменного тока и подходит для установки в щитах жилых домов, офисов и производственных объектов.

Назначение и область применения

Автоматический выключатель модульный 1 полюс 32 А 6 кА характеристика C защищает однофазные электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Он обеспечивает безопасное включение и отключение нагрузки вручную. Подходит для защиты освещения, розеточных групп, бытовых приборов, маломощного оборудования и систем управления. Часто используется в распределительных щитах квартир, частных домов, торговых помещений и небольших производственных участков.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры).
• Номинальное напряжение: 230 В AC - работает в однофазных сетях с напряжением до 230 В.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А.
• Количество полюсов: 1 - управляет одной фазой сети.
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита.
• Сечение провода: до 25 мм2 - позволяет подключать медные провода большого сечения.
• Рабочий температурный диапазон: от -60 C до +40 C - подходит для холодных и теплых условий, включая неотапливаемые помещения.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Наличие нейтрального проводника: да - поддерживает подключение к системе TN-S/TN-C-S.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая термическое воздействие на проводку.
• Категория перенапряжения: IV - предназначено для установки на входе в здание, где возможны скачки напряжения.

Совместимость и монтаж

Автоматический выключатель модульный 1 полюс 32 А 6 кА характеристика C (артикул md63-1c32-6) совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть корпус на рейке. Подключение проводов осуществляется через верхние или нижние зажимы - в зависимости от схемы подвода питания. Максимальное сечение провода - 25 мм2, что соответствует многожильному и одножильному медному проводу. Обязательно соблюдать момент затяжки - не переусердствовать, чтобы не повредить контактные площадки. Выключатель можно использовать в составе сборок с другими модулями YON MD63, включая вспомогательные контакты и независимые расцепители, которые устанавливаются дополнительно.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 и ГОСТ Р 50345-2010, регламентирующим требования к автоматическим выключателям для бытового и аналогичного использования. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную надёжность при аварийных ситуациях. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды - поэтому установка допускается только во внутренних щитах. Применение в условиях с уровнем загрязнения 3 (пыль, влага, проводящая пыль) возможно благодаря конструктивным решениям, но требует периодической проверки состояния контактов.

Преимущества

• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при серьёзных КЗ.
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях, на улице внутри щитов.
• Поддержка больших сечений проводов (до 25 мм2) - удобно для мощных потребителей и длинных линий.
• Возможность расширения функционала - можно добавить вспомогательные контакты и независимый расцепитель для удалённого управления.
• Совместимость с сериями других продуктов DKC/YON - легко формировать унифицированные щитовые сборки.

Ограничения применения

• Не предназначен для работы в открытых условиях - IP20 не защищает от влаги и пыли вне щита.
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели) - для них лучше подходят характеристики D или K.
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется отдельный УЗО.
• Не подходит для постоянной работы при температурах выше +40 C - в таких случаях необходимо снижать нагрузку или применять принудительное охлаждение.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, микроволновая печь).
• Щит на этаже многоэтажного дома - распределение по комнатам и кухне.
• Электрощит в гараже - питание сварочного аппарата, освещения, зарядного устройства.
• Оборудование в небольшом цеху - станки с двигателем до 3–4 кВт, конвейеры, системы контроля.
• Индивидуальный автомат для бойлера, кондиционера или теплого пола.

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 7,4 кВт (P = U × I = 230 В × 32 А).
• При использовании в старых щитах с алюминиевой проводкой - проверьте соответствие сечения и состояние контактов, так как алюминий менее совместим с современными зажимами.
• Для автоматизации: если нужен сигнал о срабатывании или дистанционное отключение - закажите отдельно вспомогательный контакт (например, YON MA-1) или независимый расцепитель (YON MI-1).
• Не используйте для защиты трёхфазных цепей - для этого нужны 3-полюсные автоматы.
• Проверяйте маркировку перед установкой: убедитесь, что указано именно «C», а не «B» или «D» - это влияет на чувствительность к пусковым токам.
