Выключатель автоматический однополюсный SH201 32А C 6кА (SH201 32) | 2CDS211001R0324 ABB 32

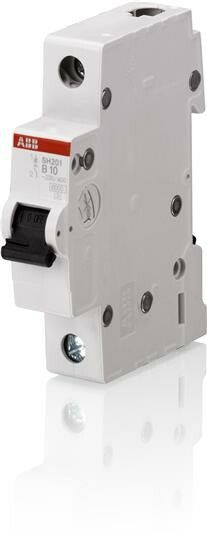

Автоматический выключатель ABB SH201 C 32 — однополюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель ABB SH201 C 32 предназначен для защиты однофазных цепей переменного тока от сверхтоков — перегрузок и коротких замыканий. Его применяют в бытовых и промышленных электроустановках: вводные автоматы в квартирных щитах, группы освещения, розеточные контуры, оборудование с умеренно индуктивной нагрузкой — насосы, компрессоры, малые станки.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 32 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальное напряжение изоляции: 440 В
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Поперечное сечение подключаемого провода: от 0,75 до 25 мм²
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 69 мм
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен
• Рабочая температура: от -25 °C до +55 °C
• Частота: 50/60 Гц
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на проводку
• Категория перенапряжения: III — рассчитан на использование в распределительных устройствах второго уровня
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и умеренная влажность

Совместимость и монтаж

Автоматический выключатель ABB SH201 C 32 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в щиты с достаточным свободным местом — глубина корпуса составляет 69 мм. Для подключения используются зажимы, совместимые с медными проводниками сечением от 0,75 до 25 мм². Клеммы затягиваются отверткой; рекомендуется проверять надёжность фиксации после первого включения. Совместим со всеми устройствами серии SH200 — легко сочетается с УЗО, дифавтоматами и другими автоматами этой же линейки.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 и EN 60898-1. Класс токоограничения 3 и импульсное выдерживаемое напряжение 4 кВ обеспечивают высокий уровень безопасности при аварийных режимах. Наличие категории перенапряжения III гарантирует отказоустойчивость в условиях возможных скачков напряжения в распределительных сетях.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике C
• Высокая отключающая способность (6 кА) — подходит для современных сетей с повышенной мощностью
• Компактный форм-фактор (1 модуль) экономит место в щите
• Широкий диапазон сечений проводов — позволяет использовать как тонкий многожильный, так и массивный одножильный кабель
• Совместимость с сериями ABB SH200 — удобно для унифицированного проектирования щитов

Ограничения применения

• Не предназначена для постоянной работы при температуре ниже -25 °C или выше +55 °C — требует установки в закрытых помещениях
• Степень защиты IP20 исключает применение во влажных, пыльных или открытых зонах (ул. , баня, подвал без вентиляции)
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) — для них требуется характеристика D
• Только для переменного тока — нельзя использовать в цепях постоянного тока

Примеры использования

• Защита розеточных групп в квартире с мощными приборами (стиральная машина, микроволновка)
• Автомат для освещения в офисном помещении с энергосберегающими лампами
• Щитовая защита входа в небольшой цех с компрессором или насосом
• Дополнительный автомат в этажном щите для одной комнаты или зоны

Практические советы

• Выбирая автомат ABB SH201 C 32, убедитесь, что суммарная мощность подключённых приборов не превышает 7,0 кВт при 230 В (P = U × I = 230 × 32 ≈ 7,4 кВт)
• При использовании проводов сечением менее 2,5 мм² — контролируйте нагрев контактов, особенно при длительной работе на пределе
• Для систем с несколькими автоматами — используйте одинаковые модели серии SH200 для единообразия и упрощения обслуживания
• Не заменяйте этот автомат на более слабый (например, 16 А) — риск перегрева и возгорания проводки
• Проверьте соответствие посадочного места в щите: глубина 69 мм требует минимум 75–80 мм внутреннего пространства
