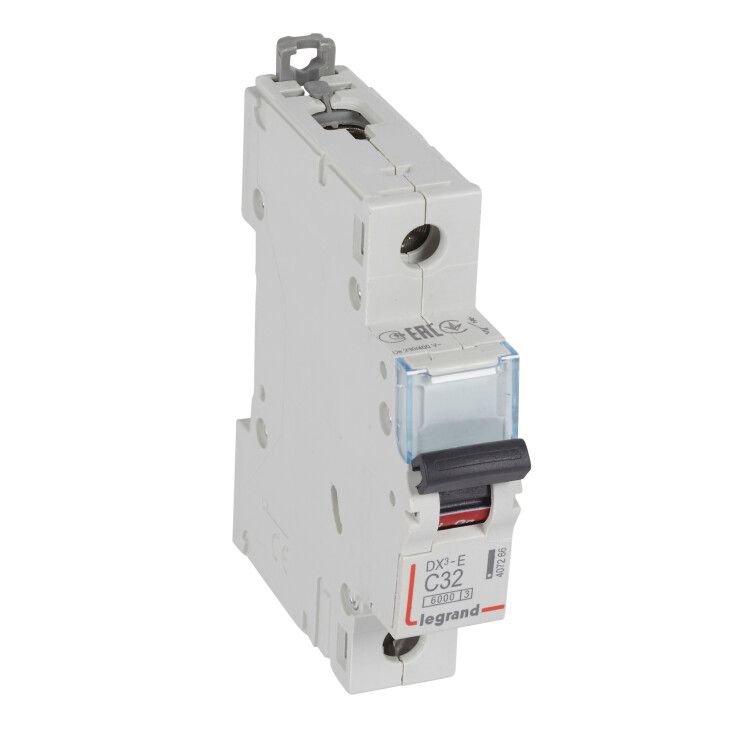

Выключатель автоматический модульный 1п C 32А 6кА DX3-E 6000 1мод. 230/400В Leg 407266 Legrand

Автоматический выключатель однополюсный 32А C DX3-E 6000 6кА 230/400В от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель применяется в бытовых и промышленных системах, где требуется надежная коммутация и защита нагрузок до 32 А. Артикул 407266 соответствует серии DX3-E, обеспечивающей соответствие международным стандартам.

Назначение и область применения

Автоматический выключатель однополюсный 32А C DX3-E 6000 6кА 230/400В используется для защиты однофазных цепей переменного тока. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в цепях освещения, розеток, бытовой техники и маломощного промышленного оборудования.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальное напряжение: 230 В (до 400 В в трёхфазной сети) — работает в однофазных и трехфазных сетях с напряжением до 400 В между фазами
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Сечение проводника: 1,5–35 мм² — совместим с медными проводами от 1,5 до 35 квадратных миллиметров
• Напряжение изоляции: 500 В — гарантирует безопасную работу при напряжении до 500 В
• Импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения до 4000 В
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий термические и электромагнитные воздействия
• Частота: 50–60 Гц — совместим с сетями России и большинства стран мира
• Рабочая температура: от –25°C до +70°C — допускает эксплуатацию в неотапливаемых помещениях и на улице внутри щита
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и от предметов >12 мм; не защищен от воды и пыли
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности
• Модульная ширина: 1 модуль — занимает 17,5 мм по ширине на DIN-рейке
• Глубина монтажа: 44 мм — требует минимального свободного пространства в щите

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть его на рейке — фиксатор расположен снизу корпуса. Чтобы снять устройство, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется через винтовые клеммы сверху и снизу. Обязательно затягивать винты моментом, достаточным для плотного контакта, но без перегрузки — это исключает нагрев и окисление. Автоматический выключатель однополюсный 32А C DX3-E 6000 6кА 230/400В совместим со всеми типами щитов, поддерживающими модульную сборку по стандарту IEC 60898-1.

Безопасность и стандарты

Произведён в соответствии с требованиями МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленного использования). Соответствует классу токоограничения 3, что обеспечивает более быстрое гашение дуги и меньшую энергию, передаваемую в цепь при КЗ. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и расположению клемм. Стандарт IP20 не предусматривает защиту от брызг — не устанавливается во влажных зонах без дополнительной герметизации щита.

Преимущества

• Высокая отключающая способность (6 кА) — подходит для современных сетей с увеличенными токами КЗ
• Широкий диапазон сечений проводов (1,5–35 мм²) — универсальность для различных типов кабелей
• Класс 3 токоограничения — снижает риск возгорания и повреждения соседних элементов
• Надёжная защелка на DIN-рейке — простой и быстрый монтаж и демонтаж
• Подтверждённая долговечность по стандартам IEC — срок службы до 10 000 операций включения/отключения

Ограничения применения

• Не предназначена для защиты цепей с очень высоким пусковым током (например, мощные двигатели, сварочные аппараты) — для них нужна характеристика D
• IP20 не позволяет использовать в открытых, сырых или запылённых местах без закрытого щита
• Однополюсная конструкция — нельзя использовать для отключения нулевого провода (по правилам ПУЭ ноль должен сохраняться целостным)
• Не рекомендован для цепей постоянного тока — только для переменного тока 50/60 Гц
• Работает только при температуре выше –25°C — при более низких температурах возможно изменение характеристик расцепителей

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение осветительной линии с люминесцентными и LED-светильниками
• Щитовая защита для стиральной машины, бойлера, кондиционера
• Комплектация распределительного щита на этаже многоквартирного дома
• Защита маломощного промышленного оборудования: насосы, вентиляторы, контроллеры

Практические советы

• Выбирая автоматический выключатель однополюсный 32А C DX3-E 6000 6кА 230/400В, проверьте, чтобы суммарная мощность подключённых устройств не превышала 7,4 кВт (P = U × I = 230 В × 32 А)
• При использовании в старых домах с алюминиевой проводкой — убедитесь, что сечение провода не меньше 4 мм², иначе возможен перегрев
• Не устанавливайте рядом с источниками тепла (батареи, печи) — температура вокруг должна оставаться в пределах –25…+70 °C
• Перед первым включением проверьте, правильно ли подключен вход и выход — перепутанные провода могут вызвать некорректную работу
• При групповой установке нескольких автоматов — соблюдайте порядок: вводной автомат — затем групповые. Это упрощает поиск аварийного участка
• Для обслуживания всегда отключайте питание полностью — даже при выключенном положении рычажка на одном полюсе потенциально опасный потенциал может остаться на других
