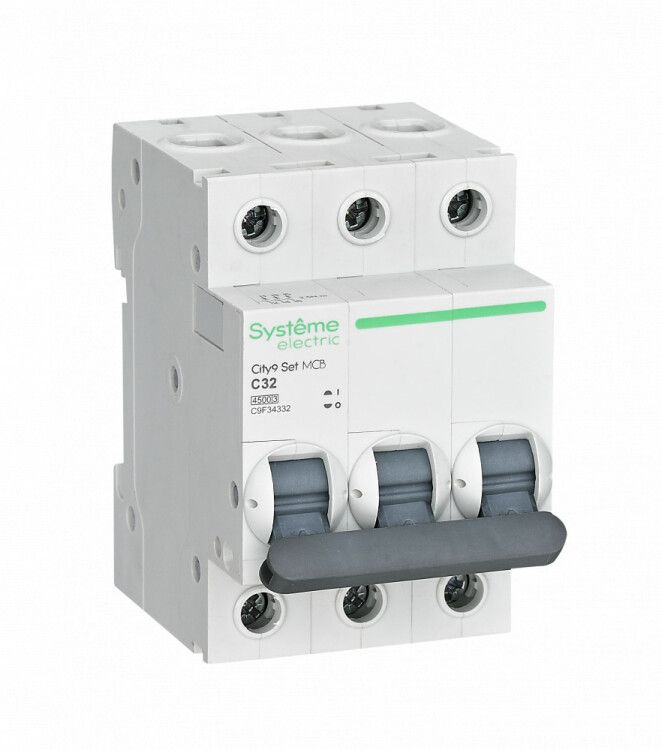

Выключатель автоматический трёхполюсный 32А С 4.5kA City9 | C9F34332 Systeme Electric APC

Автоматический выключатель City9 Set - трёхполюсный модульный аппарат на 32 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд Systeme Electric предлагает эту модель как надёжное решение для распределительных щитов с DIN-рейкой, где важны компактность, безопасность и точность срабатывания.

Назначение и область применения

Автоматический выключатель City9 Set используется для защиты трёхфазных электрических цепей переменного тока с напряжением до 400 В. Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Подходит для установки в жилых, офисных и промышленных распределительных щитах - например, для питания групповой сети станков, насосов, систем вентиляции и других устройств с умеренно высоким пусковым током.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 440 В
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы)
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) на DIN-рейке
• Глубина монтажа: 45 мм - требует минимального свободного пространства за щитом
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ
• Степень загрязнения: 2 - предназначен для помещений с обычным уровнем запыления и влажности

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его рядом с другими автоматами, УЗО или реле. Для подключения используются зажимы с клеммами, которые предотвращают случайное попадание изолирующей оболочки кабеля внутрь контакта. Глубина монтажа 45 мм делает его совместимым с большинством типовых щитов. Нельзя использовать в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не допускает воздействия внешней среды.

Безопасность и стандарты

Автоматический выключатель City9 Set соответствует международным требованиям безопасности для оборудования класса 3. Конструкция включает ударопрочный корпус из специального пластика и 6 металлических заклёпок, обеспечивающих механическую прочность. Клеммы спроектированы так, чтобы исключить риск прикосновения к токоведущим элементам даже при неправильной затяжке провода. Сертифицирован для работы в помещениях со степенью загрязнения 2 - то есть в нормальных условиях эксплуатации.

Преимущества

• Механизм “мгновенной коммутации” обеспечивает быстрое и надёжное отключение при аварии
• Компактная глубина (45 мм) экономит место внутри щита
• Защита клемм от попадания изоляции снижает риск плохого контакта и нагрева
• Металлические заклёпки увеличивают долговечность корпуса при механических нагрузках
• Характеристика C хорошо сочетается с типичными промышленными и бытовыми нагрузками

Ограничения применения

• Не применяется в открытых или влажных местах - IP20 не защищает от брызг, пыли и влаги
• Не подходит для цепей с очень высоким пусковым током (например, мощные компрессоры или большие двигатели без плавного пуска) - лучше выбрать характеристику D
• Не рекомендован для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Не предназначен для управления нагрузкой вручную - только для защиты

Примеры использования

• Щитовая группа на 380 В для питания группы станков с асинхронными двигателями
• Распределительный щит торгового центра - защита трёхфазной розеточной группы
• Электрощит в мастерской - защита сварочного аппарата и воздушного компрессора
• Общий входной автомат в малом производственном участке с трёхфазным питанием

Практические советы

• Выбирая автомат City9 Set, проверьте соответствие номинального тока (32 А) нагрузке - не превышайте её более чем на 20%
• При монтаже используйте кабель с сечением 4–6 мм2 - это оптимально для 32 А при медных жилах
• Не забывайте про посадочный диаметр: если щит имеет узкий доступ, убедитесь, что 45 мм глубины хватит
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы
• Для сложных объектов рекомендуется согласовать выбор с проектом - особенно если есть несколько двигателей или нестандартные нагрузки
