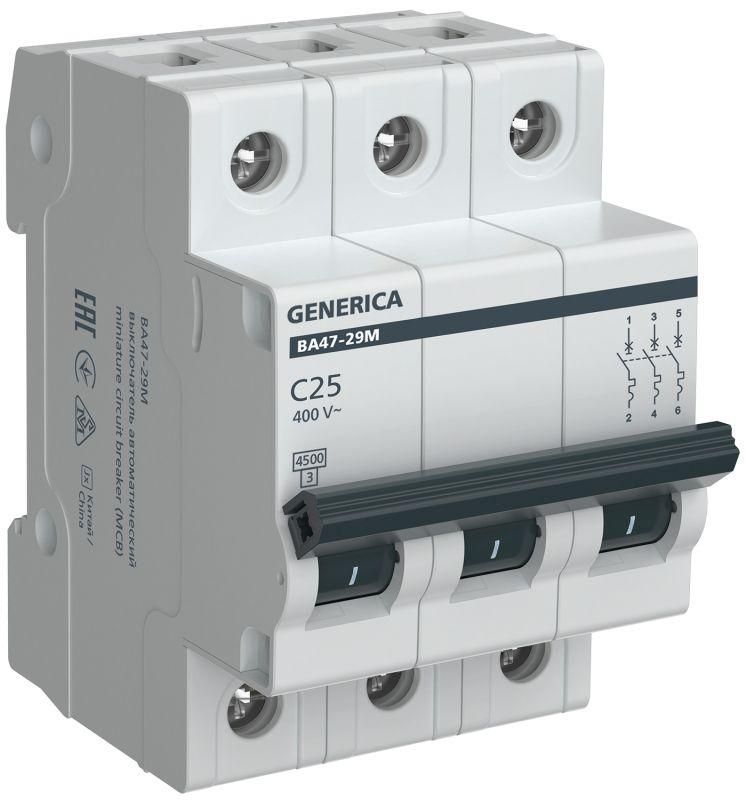

Автоматический выключатель ВА47-29М 3P 25А 4,5кА C GENERICA - MVA21-3-025-C-G IEK

Автоматический выключатель модульный ВА47-29М 3P 25А 4,5кА C от GENERICA предназначен для автоматического отключения при перегрузках и коротких замыканиях. Он устанавливается на DIN-рейку в щитах жилых и общественных зданий, защищает группы потребителей с умеренно высокими пусковыми токами - такие как компрессоры, вентиляторы, малые насосы.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 3P 25А 4,5кА C используется для защиты трёхфазных электрических цепей с переменным током частотой 50 Гц. Подходит для групповой защиты оборудования с умеренными пусковыми токами: бытовые и промышленные компрессоры, вентиляционные установки, небольшие насосы, светильники, нагревательные элементы. Применяется в распределительных щитах жилых домов, офисов, торговых помещений и объектов коммунальной инфраструктуры.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может длительно пропускать без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно, необходим для трёхфазных сетей 400 В.
• Номинальное напряжение: 400 В - рассчитан на работу в сети с линейным напряжением до 400 В AC.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала; оптимально для устройств со слегка повышенными пусковыми токами.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А.
• Способ монтажа: На DIN-рейку - совместим со стандартными рейками шириной 35 мм.
• Поперечное сечение провода: 1…25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров.
• Модульная ширина: 3 М - занимает три модуля (54 мм) на DIN-рейке.
• Степень защиты IP20: Защита от доступа пальцев и крупного мусора, но не герметична - требует установки внутри закрытого щита.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на оборудование после КЗ.
• Рабочий диапазон температур: от -40 C до +50 C - работает в холодных и жарких условиях, в том числе в необогреваемых помещениях.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярных проверках.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 3P 25А 4,5кА C устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы - затягивать необходимо усилием 0,8 Нм, чтобы избежать перегрева контакта. Все три полюса имеют одинаковые входные и выходные клеммы - можно менять местами фазы, но важно сохранять последовательность подключения в системе. Устройство совместимо с другими аппаратами серии ВА47-29M от GENERICA и IEK, что позволяет легко формировать сборочные решения в одном щите.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 повышает надёжность при аварийных режимах, предотвращая повреждение кабеля и других компонентов. Конструкция исключает возможность случайного прикосновения к токоведущим частям при установленном лицевом корпусе. Сертифицирован для работы в электроустановках до 1000 В AC.

Преимущества

• Устойчив к импульсным перегрузкам благодаря характеристике C - меньше ложных срабатываний при запуске двигателей.
• Широкий температурный диапазон (-40...+50 C) делает его пригодным для установки даже в неотапливаемых щитовых.
• Готовый к использованию в типовых проектах - совпадает с популярными решениями IEK и GENERICA.
• Имеет четко выраженные положения “ON” / “OFF”, удобные для визуального контроля состояния.
• Поддерживает большие сечения проводов (до 25 мм2) - не требуется переходник для мощных линий.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока 50 Гц.
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - обязательно наличие корпуса щита.
• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (например, краны, эскалаторы); для них нужна характеристика D.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительно установить УЗО.

Примеры использования

• Защита трёхфазного воздушного компрессора на производстве.
• Щитовая группа питания вентиляционных каналов в торговом центре.
• Линия питания насосной станции в многоэтажном доме.
• Общий автомат для группы осветительных приборов в административном здании.

Практические советы

• Выбирая автомат ВА47-29М 3P 25А 4,5кА C, убедитесь, что суммарная мощность подключённых устройств не превышает 17,3 кВт (при 400 В и cosφ=0,8).
• Проверьте посадочный диаметр кабельных вводов в щите - он должен позволять протянуть провода сечением до 25 мм2.
• При установке нескольких автоматов рядом - оставляйте минимальный зазор 5 мм между ними для лучшей теплоотдачи.
• Не используйте этот автомат вместо УЗО - если есть риск поражения током (розетки, ванные комнаты), обязательна параллельная установка дифавтомата или УЗО.
• При замене старого автомата - сверьте класс токоограничения и отключающую способность: новый ВА47-29М 3P 25А 4,5кА C полностью замещает более ранние модели с такими же параметрами.
