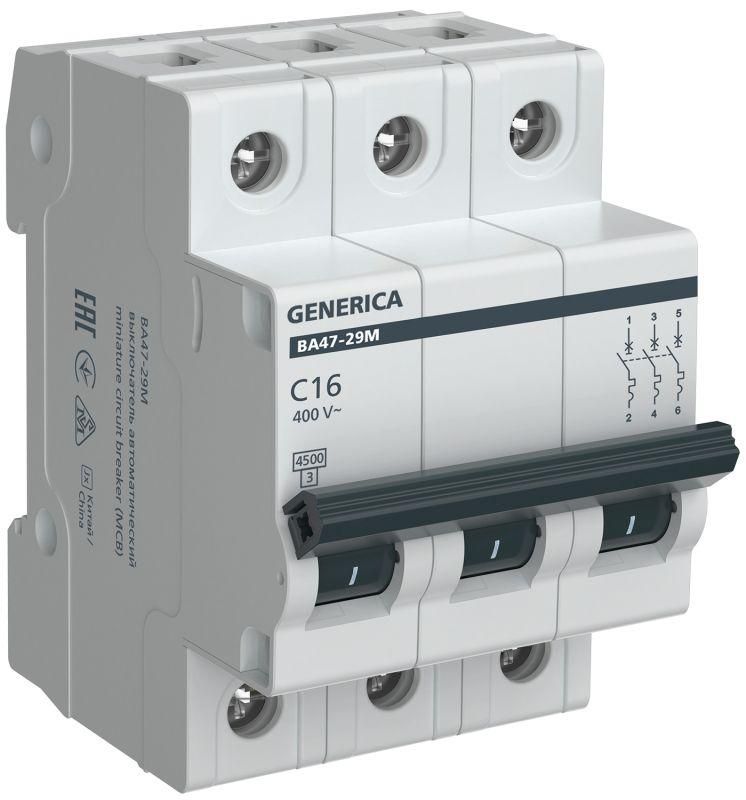

Автоматический выключатель ВА47-29М 3P 16А 4,5кА C GENERICA - MVA21-3-016-C-G IEK

Автоматический выключатель ВА47-29М 3P 16А 4,5кА C от GENERICA предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот модульный автомат подходит для установки в щитах жилых и общественных зданий, особенно там, где есть оборудование с умеренными пусковыми токами - например, компрессоры, вентиляторы или группы освещения. Артикул mva21-3-016-c-g соответствует модели из серии ВА47-29M.

Назначение и область применения

Автоматический выключатель ВА47-29М 3P 16А 4,5кА C защищает трёхфазные линии с переменным током частотой 50 Гц. Он рассчитан на работу в условиях, когда нагрузка имеет умеренные пусковые токи - например, бытовые и промышленные электродвигатели малой мощности, вентиляционные системы, компрессоры, насосы, а также группы осветительных приборов. Применяется в распределительных щитах жилых домов, офисов, торговых центров и других объектов с нормированными требованиями к надёжности.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока между фазами;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что оптимально для двигателей с умеренным пуском;
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке;
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров;
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от пыли и влаги;
• Рабочий диапазон температур: от -40 C до +50 C - подходит для установки в неотапливаемых помещениях и на улице внутри щита;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и не более 10 000 операций включения/выключения.

Совместимость и монтаж

Автоматический выключатель ВА47-29М 3P 16А 4,5кА C монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы сверху и снизу - можно использовать как одножильные, так и многожильные провода с наконечниками. Для правильной работы важно соблюдать момент затяжки контактов - не переусердствовать, чтобы не повредить пластиковые элементы. Установка возможна в любом положении, но рекомендуется вертикальное расположение (вход сверху) для лучшей теплоотдачи. Совместим со всеми устройствами серии ВА47-29M, включая другие автоматы, УЗО и дифавтоматы от GENERICA и IEK.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345-2010. Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остаётся в отключенном состоянии до ручного восстановления. Наличие механического указателя состояния ("ON"/"OFF") позволяет легко определить текущее положение автомата без тестирования.

Преимущества

• Устойчивость к импульсным перегрузкам благодаря характеристике C - меньше ложных срабатываний при запуске оборудования;
• Широкий диапазон рабочих температур - надёжно работает даже в холодных или жарких помещениях;
• Гарантированный срок службы 15 лет - снижает потребность в заменах;
• Совместимость с продукцией IEK и GENERICA - возможность сборки единой системы защиты в одном щите;
• Лёгкий визуальный контроль состояния - ярко выраженная маркировка ON/OFF и цветовая индикация.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для AC 50 Гц;
• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (например, краны, лифты); для них нужна характеристика D;
• Защита IP20 не допускает установку во влажных или пыльных местах без дополнительной герметизации корпуса щита;
• Не используется в качестве главного рубильника - требует наличия внешнего разъединителя при обслуживании всей сети;
• Не рекомендуется для длительной работы при температуре выше +50 C без принудительного охлаждения.

Примеры использования

• Щит этажный в многоэтажном доме - защита трёхфазной линии на кухню с плитой, вытяжкой и холодильником;
• Производственный участок - питание вентилятора охлаждения или компрессора для пневматического инструмента;
• Офисное помещение - группа розеток и света на одной фазе, управляемая одним автоматом;
• Торговый центр - распределение питания на несколько точек продаж с оборудованием малой мощности.

Практические советы

• Выбирая автомат, проверьте, что суммарная мощность всех подключённых приборов не превышает 10 кВт при 400 В (16 А × √3 × 400 В ≈ 11 кВт);
• Используйте провода сечением не менее 2,5 мм2 для долговечной работы - хотя автомат принимает до 25 мм2, слишком толстый провод может плохо войти в зажим;
• При установке нескольких автоматов рядом - оставляйте минимум 5 мм свободного пространства для теплоотвода;
• Проверяйте соответствие характеристик: если двигатель часто вызывает срабатывание - возможно, нужен автомат с характеристикой D;
• Не используйте этот автомат как замену УЗО - он не защищает от утечек тока на землю; для этого требуется отдельное устройство.
