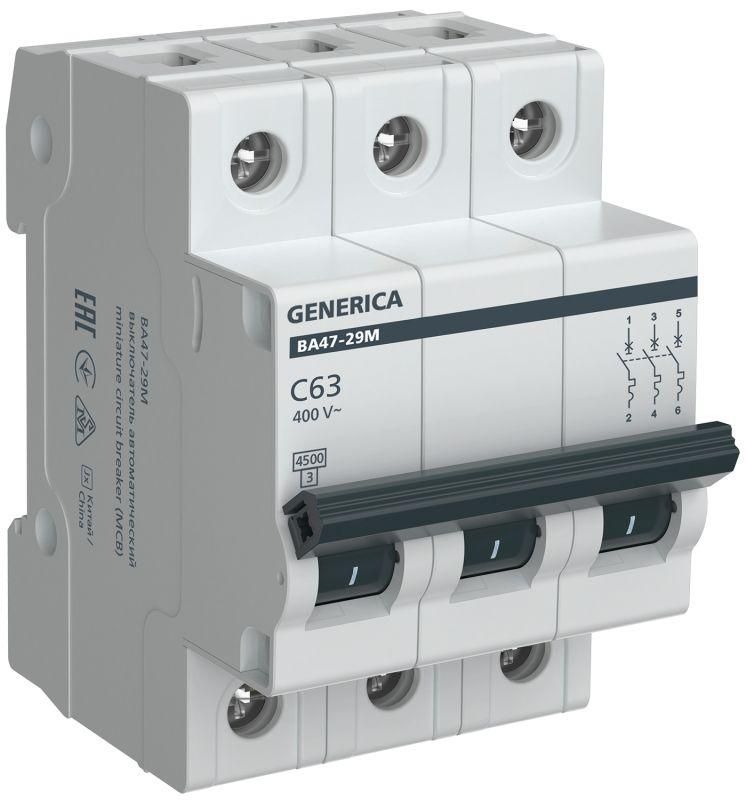

Автоматический выключатель ВА47-29М 3P 63А 4,5кА C GENERICA - MVA21-3-063-C-G IEK

Автоматический выключатель модульный ВА47-29М 3P 63А 4,5кА C от GENERICA предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в щитах жилых, офисных и промышленных объектов, где требуется надёжная защита оборудования с умеренно высокими пусковыми токами — например, двигателей компрессоров или вентиляторов.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 3P 63А 4,5кА C используется для защиты трёхфазных линий, питаемых переменным током частотой 50 Гц. Он защищает оборудование, которое имеет значительные, но не экстремальные пусковые токи — такие как насосы, вентиляторы, компрессоры, малые станки и другие устройства с индуктивной нагрузкой. Применяется в распределительных щитах жилых домов, административных зданий, торговых центров и легкой промышленности.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях 380/400 В AC)
• Номинальный ток: 63 А — максимальный постоянный ток, который выдерживает автомат без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала; оптимальна для устройств со средними пусковыми токами
• Род тока: переменный (AC), 50 Гц
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ на 70–80%
• Ширина по модулю: 3 (занимает 3 модуля на DIN-рейке, ≈ 54 мм)
• Подключение проводов: сечением от 1 до 25 мм² (медные, одножильные или многожильные)
• Степень защиты IP20 — защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от -40 °C до +50 °C — подходит для холодных и жарких помещений
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 3P 63А 4,5кА C монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания — никаких болтов или креплений не требует. Подключение проводов выполняется через верхние и нижние зажимы. Для правильного монтажа важно:

• Использовать провода сечением 1–25 мм² — более толстые не войдут, более тонкие могут плохо контактировать
• Не допускать перекоса при затяжке — равномерно закручивать винты до упора
• Учитывать свободное пространство вокруг аппарата — необходима вентиляция, особенно при работе на пределе номинала

Совместим с другими устройствами серии ВА47-29M и стандартными щитами IEK, GENERICA и аналогичных производителей.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC 60898-1 для коммутационных аппаратов в бытовых и аналогичных условиях. Класс токоограничения 3 обеспечивает повышенную безопасность при коротких замыканиях — снижает тепловую и механическую нагрузку на кабель и оборудование. IP20 позволяет использовать только внутри закрытых щитов — не для открытых площадок или сырых помещений.

Преимущества

• Высокая отключающая способность (4,5 кА) — надёжно работает даже при серьёзных авариях
• Характеристика C — идеально балансирует чувствительность и отказ от ложных срабатываний при запуске моторов
• Класс 3 токоограничения — минимизирует риск повреждения кабеля и подключённого оборудования
• Широкий диапазон рабочих температур — можно устанавливать в неотапливаемых помещениях и на улице внутри герметичных щитов
• Совместимость с популярными сериями — легко заменяется на аналоги из линейки ВА47-29M

Ограничения применения

• Не применяется для однофазных цепей — нужен двухполюсный вариант
• Не подходит для мощных двигателей с очень высокими пусковыми токами (например, лифты, большие насосы) — для них требуется характеристика D
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать во влажных местах без дополнительной защиты (например, в подвале без герметизации)
• Не предназначен для частого ручного включения/выключения — рассчитан на длительную работу, а не на оперативное управление

Примеры использования

• Защита трёхфазного компрессора в системе кондиционирования
• Щитовая защита группы розеток на производственной линии с вентиляторами
• Распределительный щит в торговом центре — защита освещения и малых механизмов
• Групповой автомат для насосной станции с тремя насосами

Практические советы

• Выбирая автомат ВА47-29М 3P 63А 4,5кА C, проверьте суммарную мощность подключаемых устройств — она не должна превышать 40 кВт при 400 В
• При установке в щите с несколькими автоматами — располагайте его рядом с другим оборудованием той же категории, чтобы упростить обслуживание
• Не используйте этот автомат вместо УЗО — он не защищает от утечек тока, только от перегрузок и КЗ
• Проверяйте состояние контактов каждые 2–3 года — особенно при работе на пределе 63 А
• Артикул mva21-3-063-c-g — точный идентификатор для заказа запасного автомата; совпадает с оригиналом GENERICA и IEK
