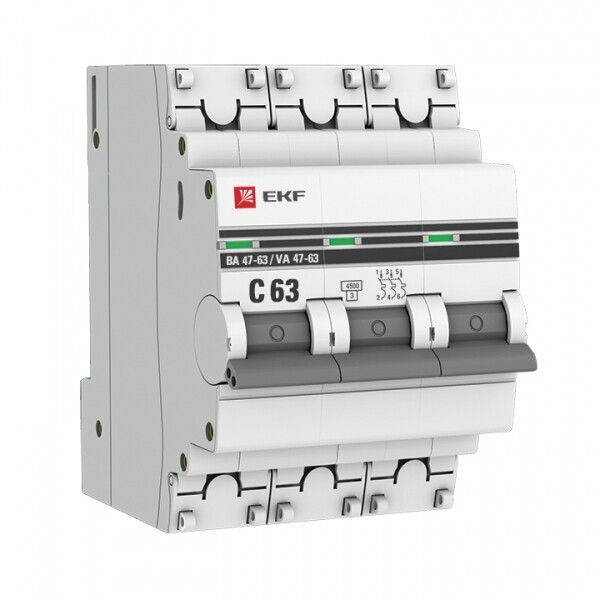

Выключатель автоматический трехполюсный ВА 47-63 63А C 4,5кА PROxima | mcb4763-3-63C-pro EKF

Автоматический выключатель модульный трехполюсный 63А C 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Серия ВА 47-63 обеспечивает надежную работу на DIN-рейке, а специальная конструкция повышает безопасность при обслуживании.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 63А C 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с высоким пусковым током - насосов, компрессоров, конвейеров, станков.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; идеально для нагрузок с пусковыми токами (электродвигатели, освещение)
• Номинальное напряжение: 400 В AC / 660 В изоляции - рассчитан на использование в трёхфазных сетях 380/400 В
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Тип расцепителя: электромагнитный + тепловой - защищает одновременно от КЗ и перегрузки
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого диапазона
• Степень защиты: IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях
• Мощностные потери: 6,2 Вт - энергоэффективность при работе на номинале
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая риск повреждения оборудования
• Категория перенапряжения: III - предназначено для установки в местах с повышенным уровнем переходных процессов
• Ширина по модулям: 3M - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 41 мм - требует достаточного места внутри щита
• Частота: 50 Гц - работает только в сетях с частотой 50 Гц
• Норматив: ГОСТ Р 50345-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель модульный 63А ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на рейку - фиксация надёжная, демонтаж возможен одним движением. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками. Эти крышки позволяют опломбировать устройство, что важно для контроля доступа в административных и промышленных объектах. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не допускается подключение многожильных проводов без наконечников.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 и соответствует международному стандарту IEC 60898-2. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную устойчивость к аварийным режимам. Конструкция с усиленными заклёпками и герметичными крышками минимизирует риск возгорания и несанкционированного вмешательства. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный.

Преимущества

• Улучшенная прочность корпуса благодаря дополнительным заклёпкам - исключает деформацию при механическом воздействии
• Защитные крышки на зажимах - предотвращают случайный контакт и позволяют пломбировать устройство
• Удобная ручка управления - легко включается/выключается даже в перчатках
• Цветовая индикация состояния - позволяет быстро определить положение контакта без тестера
• Долгий гарантийный срок - 84 месяца (7 лет)
• Подтверждённая совместимость с другими элементами серии PROxima - можно собирать щиты единым решением

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не обеспечивает защиту от жидкости
• Не рекомендуется для однофазных цепей с током выше 63 А - требуется более мощный аппарат
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Требуется свободное пространство глубиной не менее 41 мм в щите
• Не следует использовать в средах с температурой ниже –25C или выше +50C - возможны отказы расцепителей

Примеры использования

• Главный входной автомат в трёхфазном щите квартиры или дома с кондиционером, бойлером и электрокотлом
• Щит на производстве для защиты группы станков с асинхронными двигателями
• Распределительный щит торгового центра - питание света, вентиляции, розеточных групп
• Объекты ЖКХ: насосные станции, системы отопления, лифты

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте наконечники НШВИ для многожильных проводов
• При сборке щита учитывайте глубину 41 мм - выбирайте корпуса с достаточным внутренним объёмом
• Для промышленных объектов обязательно опломбируйте выключатель через крышки - это требование норм безопасности
• Не устанавливайте рядом с источниками тепла - нагрев может вызвать ложное срабатывание теплового расцепителя
• Проверяйте индикатор после каждого включения - если он не меняет цвет, возможно, механизм заедает
• Серия ВА 47-63 совместима с другим оборудованием EKF PROxima - можно использовать одинаковые клеммы, держатели и аксессуары
