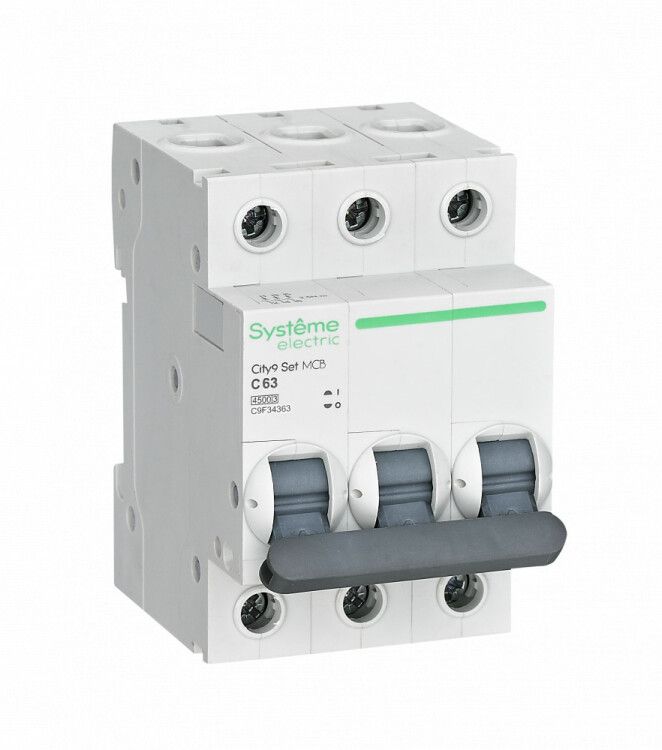

Выключатель автоматический модульный 3п C 63А 4.5кА City9 Set 400В SE C9F34363 APC

Автоматический выключатель модульный трехполюсный 63А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34363) предназначен для защиты трёхфазных цепей от перегрузок и коротких замыканий. Этот аппарат встраивается в распределительные щиты на DIN-рейку и подходит для промышленного и коммерческого оборудования, работающего при напряжении до 400 В.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 63А С 4.5кА 400В защищает электрические сети переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в трёхфазных системах с напряжением 400 В, частотой 50–60 Гц. Подходит для защиты силового оборудования: станков, насосов, компрессоров, конвейеров, групп освещения и других нагрузок, требующих надёжной аварийной отсечки.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 440 В - запас прочности для скачков;
• Количество полюсов: 3 - все три фазы отключаются одновременно при срабатывании;
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для двигателей и оборудования со средними пусковыми токами;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) по ширине, что соответствует типичным щитовым решениям;
• Глубина монтажа: 45 мм - минимальное расстояние от лицевой панели щита до задней стенки аппарата;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - используется только внутри закрытых щитов;
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ;
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем пыли и конденсата.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 63А С 4.5кА 400В совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для установки требуется свободное место глубиной 45 мм и ширина 54 мм (3 модуля). Клеммы предназначены для зажима медных жил сечением от 1,5 до 25 мм2. Нельзя использовать алюминиевые провода - они не обеспечивают надёжного контакта. Монтаж выполняется без инструментов: устройство просто защёлкивается на рейку. После установки проверьте плотность фиксации - при необходимости слегка подтяните клеммы (не более 0,8 Нм).

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Конструкция выполнена с учётом требований безопасности: клеммы спроектированы так, чтобы предотвратить случайное попадание проводов в заклеммное пространство. Корпус изготовлен из ударопрочного самозагасающего пластика, устойчивого к нагреву. Механизм “мгновенной коммутации” гарантирует быстрое отключение даже при высоких токах, минимизируя риск возгорания.

Преимущества

• Увеличенная механическая прочность благодаря 6 металлическим заклёпкам - выдерживает вибрацию и удары в промышленной среде;
• Надёжные клеммы с защитой от некорректного подключения - снижают риск перегрева и искрения;
• Класс токоограничения 3 - меньше энергии проходит через цепь при КЗ, продлевает срок службы оборудования;
• Характеристика C - идеально сочетается с двигателями и оборудованием, имеющим пусковые токи в 5–8 раз выше номинала;
• Совместимость с сериями City9 SET - позволяет легко заменить аналогичные устройства в уже установленных щитах.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с постоянным током (DC) - работает только с переменным током AC;
• Не подходит для защиты мощных пускателей с очень высокими пусковыми токами (>10×Iн) - лучше выбрать характеристику D;
• Не следует применять в условиях повышенной влажности, сырых помещениях или на улице без дополнительной герметизации щита;
• Запрещено подключать провода больше 25 мм2 - возможен перегрев и повреждение клемм.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 15 кВт;
• Отключение группы конвейеров в пищевом производстве;
• Щитовая защита воздушных компрессоров на заводе;
• Распределительный щит торгового центра с группами освещения и розеток;
• Электрощит на объекте с системой вентиляции и насосами.

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка всех фаз не превышает 63 А - перегрузка вызовет ложные срабатывания;
• При замене старого автомата проверьте посадочные размеры - новый имеет глубину 45 мм, старые модели иногда глубже;
• Подключайте провода строго в соответствии с маркировкой L1/L2/L3/N - хотя N не отключается, правильная фазировка важна для контрольных цепей;
• Проверяйте температуру клемм после первых 24 часов работы - если есть нагрев, значит, плохо затянут контакт;
• Для удобства обслуживания используйте эти автоматы в паре с сигнализаторами положения или дополнительными контактами - они совместимы с серией City9 SET.
