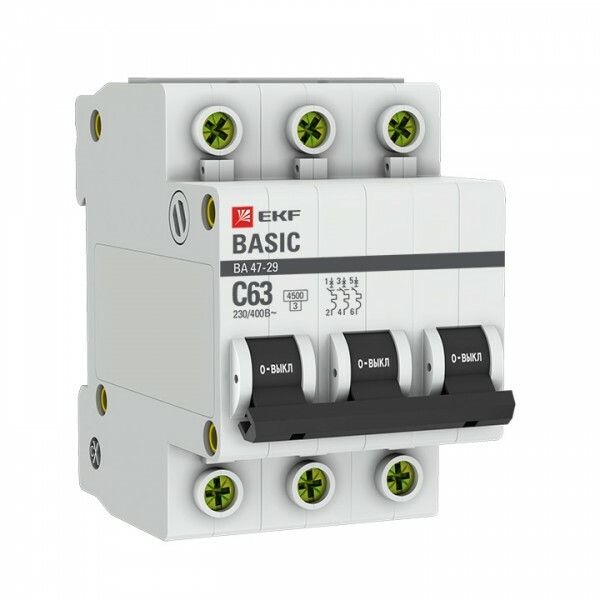

Выключатель автоматический трехполюсный ВА 47-29 63А C 4,5кА Basic | mcb4729-3-63C EKF

Автоматический выключатель модульный трехполюсный 63А С 4,5кА ВА 47-29 Basic — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных системах на 400 В, устанавливается на DIN-рейку. Бренд EKF, серия Basic, артикул mcb4729-3-63c.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 63А С 4,5кА ВА 47-29 Basic предназначен для защиты трёхфазных электрических цепей переменного тока с частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Подходит для установки в щитах жилых домов, офисов, производственных помещений, на объектах с нагрузкой до 63 А.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может пропускать без отключения.
• Количество полюсов: 3 — защищает все три фазы одновременно.
• Номинальное напряжение: 400 В — работает в сетях 380–400 В между фазами.
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, насосы).
• Тип расцепителя: электромагнитный + тепловой — сочетание быстрого реагирования на КЗ и медленной реакции на длительную перегрузку.
• Номинальное напряжение изоляции: 660 В — гарантирует безопасную работу при кратковременных скачках напряжения.
• Номинальное импульсное напряжение: 4 кВ — выдерживает высоковольтные импульсы (например, от грозовых разрядов).
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Потери мощности: 6,2 Вт — энергопотребление самого устройства при работе, влияет на нагрев в плотном щите.
• Класс токоограничения: 3 — снижает величину тока КЗ за счёт быстрого отключения (менее 10 мс).
• Частота: 50 Гц — совместим с сетями России и стран СНГ.
• Диапазон рабочих температур: –10…+50 °C — можно использовать в неотапливаемых помещениях, но не на улице.
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью, но внутри зданий.
• Количество модулей: 3 — занимает три стандартных модуля на DIN-рейке (по 17,5 мм каждый).
• Сечение проводника: 1–25 мм² — позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Глубина монтажа: 50 мм — требует свободного места в шкафу для правильной установки.
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) — соответствует российским и европейским требованиям.
• Гарантийный срок: 36 месяцев — официальная гарантия от производителя EKF.

Совместимость и монтаж

Автоматический выключатель модульный 63А ВА 47-29 Basic устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется минимум 50 мм глубины в щите. Подключение проводов осуществляется через зажимы сверху и снизу — вход и выход помечены. Максимальное сечение провода — 25 мм², минимальное — 1 мм². Нельзя использовать многожильные провода без наконечников. Все три полюса работают синхронно: при срабатывании одного — отключаются все. Совместим с другими устройствами серии ВА 47-29 Basic: контакторами, УЗО, реле.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006, что подтверждает его надёжность и соответствие международным нормам безопасности. Класс токоограничения 3 повышает безопасность оборудования, снижая энергию КЗ. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий — установка возможна только во внутренних щитах. Категория перенапряжения III указывает на возможность работы в условиях среднего уровня электромагнитных помех, типичных для промышленных объектов.

Преимущества

• Надёжная двухступенчатая защита: тепловой расцепитель предотвращает перегрев, электромагнитный — мгновенно отключает при КЗ.
• Совместимость с популярной серией ВА 47-29 — легко заменить или дополнить другим оборудованием того же бренда.
• Широкий диапазон сечений проводов (1–25 мм²) — универсальное решение для большинства задач.
• Класс токоограничения 3 — снижает риск повреждения кабеля и оборудования при аварии.
• Фиксация на DIN-рейке с четким щелчком — удобный и быстрый монтаж даже в ограниченном пространстве.

Ограничения применения

• Не предназначен для установки на улице или в сырых местах — степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для цепей с очень высоким пусковым током (например, крупные компрессоры, тяжёлые станки) — характеристика C может не справиться с пиками выше 5–7 Iн.
• Не имеет функции УЗО — для защиты от утечек тока необходимо дополнительно устанавливать устройство защитного отключения.
• Не рекомендуется для цепей постоянного тока — работает только с переменным током 50 Гц.
• Требует достаточного пространства в щите: глубина 50 мм и наличие 3 модулей.

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере.
• Распределение питания по группам в промышленном цехе (станки, свет, вентиляция).
• Главный ввод в щиток многоэтажного дома с трёхфазным питанием.
• Щитовая в административном здании для защиты группы розеток и освещения.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная нагрузка всех подключённых приборов не превышала 63 А. Перегрузка сокращает срок службы.
• При подключении проводов используйте наконечники для многожильных кабелей — это повысит контакт и предотвратит перегрев.
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) — температура выше 50 °C может вызвать ложное срабатывание.
• Проверяйте маркировку перед монтажом: убедитесь, что это именно 3-полюсный выключатель с характеристикой C, а не B или D.
• При замене старого автомата — сравнивайте не только ток, но и класс токоограничения и отключающую способность. Замена на менее мощный вариант опасна.
