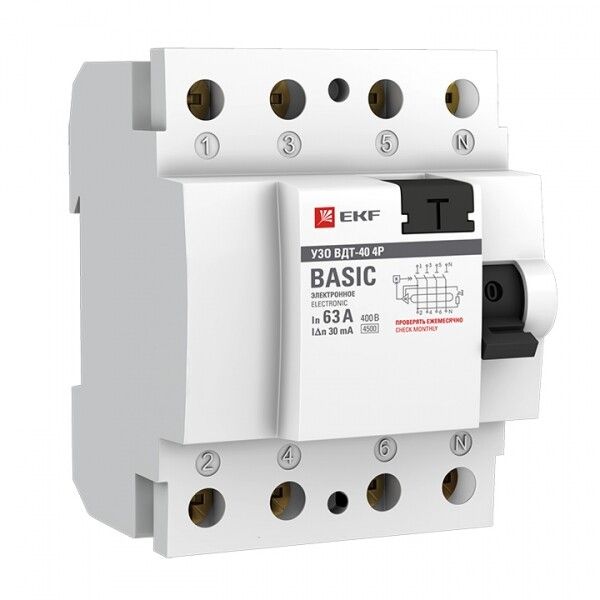

Выключатель дифференциальный (УЗО) ВД-40 4п 63А 30мА тип AC (электронный) Basic | elcb-4-63-30e-sim EKF

Выключатель дифференциальный (УЗО) 4 полюса 63 А 30 мА тип AC электронный Basic от EKF предназначен для защиты людей и оборудования в сетях переменного тока. Этот УЗО обеспечивает надёжную отсечку при утечках тока до 30 мА и подходит как для бытовых, так и для промышленных установок. Артикул elcb-4-63-30e-sim соответствует серии Basic - проверенной линейке устройств EKF.

Назначение и область применения

Выключатель дифференциальный (УЗО) 4 полюса 63 А 30 мА тип AC электронный Basic защищает от поражения электрическим током при прикосновении к токоведущим частям, а также предотвращает пожары, вызванные утечками тока через повреждённую изоляцию. Применяется в четырёхпроводных системах TN-S, TN-C-S, TT с напряжением до 400 В между фазами и 230 В между фазой и нулём. Подходит для распределительных щитов жилых домов, офисов, производственных участков, где есть группы потребителей с высоким риском утечек - например, влажные помещения, насосы, станки, конвейеры.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку до 14 кВт при 400 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и промышленных сетей)
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети с нулевым проводником
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Отключающая способность: 4,5 кА - выдерживает кратковременные перегрузки и КЗ
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Поперечное сечение провода: 1–25 мм2 - совместим с большинством медных кабелей
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки в закрытом щите
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке
• Глубина монтажа: 66 мм - учтите при проектировании глубины щита
• Рабочий диапазон температур: –25…+35 C - оптимально для помещений с контролируемым микроклиматом
• Частота: 50 Гц - для сетей России и стран СНГ
• Напряжение изоляции Ui: 660 В - повышенная изоляция для безопасности
• Климатическое исполнение: УХЛ4 - допускает работу в условиях умеренного климата с возможностью колебаний температуры и влажности
• Степень загрязнения: 2 - подходит для помещений с низким уровнем пыли и конденсата

Совместимость и монтаж

УЗО 4 полюса 63 А 30 мА тип AC электронный Basic монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Ноль обязательно подключается к клемме N - без этого устройство не будет работать. Все четыре полюса должны быть задействованы: L1, L2, L3, N. Не рекомендуется использовать с постоянным током или в сетях с высоким содержанием постоянной составляющей утечки - для таких случаев нужен тип A или B. Монтаж выполняется после отключения питания. После установки необходимо проверить тестовой кнопкой «T» - при её нажатии УЗО должно отключиться.

Безопасность и стандарты

Выключатель дифференциальный (УЗО) 4 полюса 63 А 30 мА тип AC электронный Basic сертифицирован по ГОСТ Р 51329-2013 (соответствует МЭК 61543-1995). Соответствует требованиям к защите жизни человека и предотвращению пожаров. Электронный тип срабатывает при наличии даже слабой утечки, что делает его более точным, чем механический аналог, но менее устойчивым к помехам - поэтому важно соблюдать условия эксплуатации.

Преимущества

• Электронный механизм обеспечивает быстрое и точное срабатывание при утечке 30 мА
• Чёткая визуальная индикация состояния (ползунок в положении “ON/OFF”)
• Подходит для комплексной защиты групповых линий - один УЗО защищает несколько автоматических выключателей
• Серия Basic - баланс цены и надёжности, рекомендована для массового применения
• Гарантия 3 года - подтверждает качество сборки и компонентов

Ограничения применения

• Не работает при постоянном токе утечки - не подходит для цепей с выпрямителями, светодиодными драйверами, ИБП
• Требует стабильной температуры: ниже –25 C или выше +35 C снижают надёжность срабатывания
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (например, в банях, на улице)
• Не предназначено для защиты одного устройства - лучше применять в паре с автоматическим выключателем
• Не рекомендуется для сетей с высокими гармониками - возможны ложные срабатывания

Примеры использования

• Щитовая квартиры: защита всей кухни и ванной комнаты от одной точки
• Производственный участок: группа станков с металлообработкой, где возможны пробои на корпус
• Объекты с водяными насосами: системы автополива, канализационные насосы
• Офисные здания: питание компьютерных серверных, принтеров, оргтехники

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие сечения кабеля - слишком тонкий провод не войдёт в зажим, слишком толстый - не затянется
• На входе в щит используйте УЗО с током утечки 30 мА, а на выходе - автоматы с меньшим номиналом (например, 16 А или 25 А)
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложное срабатывание
• Проверяйте работу УЗО ежемесячно кнопкой «T» - особенно перед сезоном повышенной влажности
• При использовании нескольких УЗО в одном щите - выбирайте селективные (S-тип), чтобы избежать отключения всего щита при локальной утечке
• Для объектов с длительным временем работы (24/7) рекомендуется резервирование или использование УЗО типа A/B вместо AC
