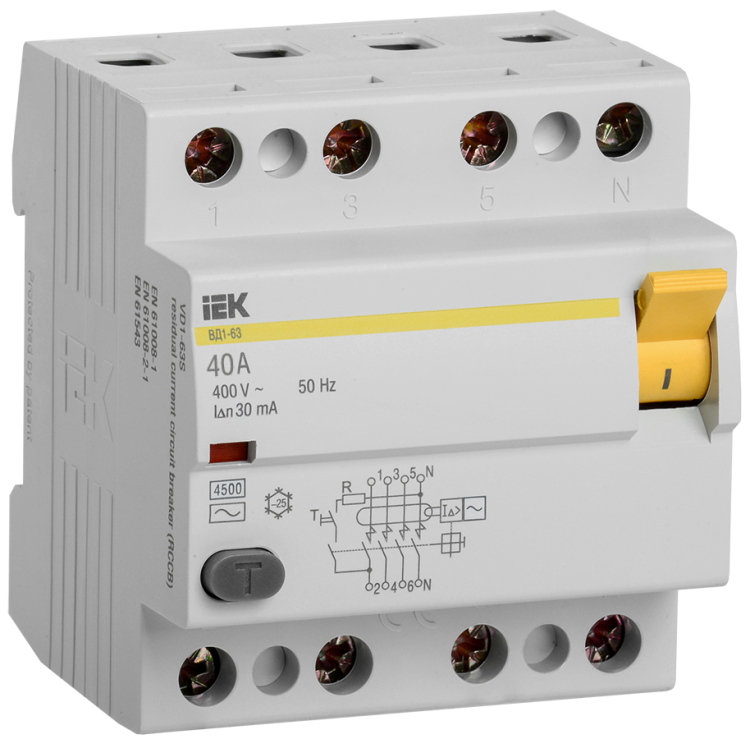

Выключатель дифференциальный (УЗО) ВД1-63 4п 40А 30мА тип AC | MDV10-4-040-030 IEK

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 30 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в сетях с переменным током. Устройство совмещает функции УЗО и надёжную конструкцию серии KARAT, обеспечивает безопасность в промышленных и коммерческих объектах с четырёхпроводной системой питания.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 30 мА тип AC ВД1-63 защищает людей от поражения электрическим током при утечках через тело человека - например, при прикосновении к повреждённой изоляции провода или корпусу оборудования. Он реагирует только на синусоидальные переменные токи утечки (тип AC), что делает его подходящим для большинства бытовых и промышленных устройств: станков, насосов, конвейеров, освещения, групп розеток. Не предназначен для защиты от перегрузок и коротких замыканий - требует установки вместе с автоматическим выключателем.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток нагрузки
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, соответствует требованиям безопасности для защиты людей
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Род тока: переменный (AC) - работает только в сетях 50 Гц
• Номинальное напряжение: 400 В - рассчитан на трёхфазные системы 380/220 В
• Отключающая способность при КЗ: 3 кА - способен выдерживать кратковременные токи короткого замыкания до этого значения
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от запуска двигателей
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; применяется только внутри щитов
• Способ монтажа: на DIN-рейку, занимает 4 модуля (72 мм ширина)
• Глубина монтажа: 74 мм - требуется свободное пространство в щите
• Максимальное сечение кабеля: 35 мм2 - подходит для медных жил до указанного размера
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, подходит для неотапливаемых помещений

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 30 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают более плотный контакт и снижают нагрев. Максимальное сечение кабеля - 35 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надёжного зажима. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Нулевой провод обязательно подключается к нейтральному полюсу, иначе устройство не будет работать. Защелка имеет двойное фиксированное положение - легко фиксируется и не выпадает даже при вибрациях.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 30 мА тип AC ВД1-63 соответствует ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие нормам гарантирует точность срабатывания при утечке 30 мА и отказоустойчивость в условиях промышленной среды. Конструкция исключает самопроизвольное отключение и обеспечивает гарантированное отключение при возникновении опасного тока. Применяется в соответствии с ПУЭ и СП 31-110-2003 для защиты групповых цепей.

Особенности конструкции

Ключевые элементы конструкции УЗО ВД1-63 повышают надёжность:

• Нейтральный контакт замыкается первым и отключается последним - предотвращает “обрыв нуля” и перекос фаз при аварии
• Насечки на зажимах снижают переходное сопротивление и увеличивают срок службы соединений
• Эргономичная кнопка TEST расположена удобно для регулярной проверки - достаточно одного нажатия для тестирования работоспособности
• 4-полюсная схема обеспечивает полное отключение всех проводников, включая ноль - важное преимущество для трёхфазных систем

Преимущества

• Надёжное срабатывание при 30 мА - оптимальная чувствительность для защиты жизни
• Подходит для сложных промышленных систем с несколькими фазами
• Увеличенный срок службы - 15 лет при правильной эксплуатации
• Фирменная сборка IEK (ИЭК) серии KARAT - высокая степень стандартизации и совместимости с другими компонентами
• Простая диагностика - кнопка TEST позволяет проверить работу без специнструментов

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо использовать в паре с автоматическим выключателем
• Работает только с переменным током типа AC - не подходит для цепей с постоянными утечками (например, от ИБП или преобразователей частоты)
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах без дополнительной защиты
• Температурный диапазон ограничен: ниже -25C возможны сбои в работе
• Не предназначено для защиты от пожара - только от поражения током

Примеры использования

• Защита группы розеток в цеху с металлообрабатывающими станками
• Щитовая распределительная система на заводе с трёхфазными двигателями
• Общие линии освещения и силовой нагрузки в торговых центрах
• Автоматические линии конвейеров, где есть риск повреждения изоляции

Практические советы

• Выбирайте УЗО ВД1-63 только для цепей с переменным током - не используйте там, где есть постоянные утечки (частотные преобразователи, светодиодные драйверы)
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно перед сезонным запуском оборудования
• При монтаже следите, чтобы ноль был подключен именно к нейтральному полюсу - неверное подключение сделает устройство бесполезным
• Убедитесь, что глубина щита минимум 74 мм - иначе не закроется крышка
• Для больших нагрузок (более 40 А) выбирайте другой номинал - не перегружайте устройство
• Совместим с любыми автоматами серии KARAT - можно собрать единый щит без проблем с совместимостью
