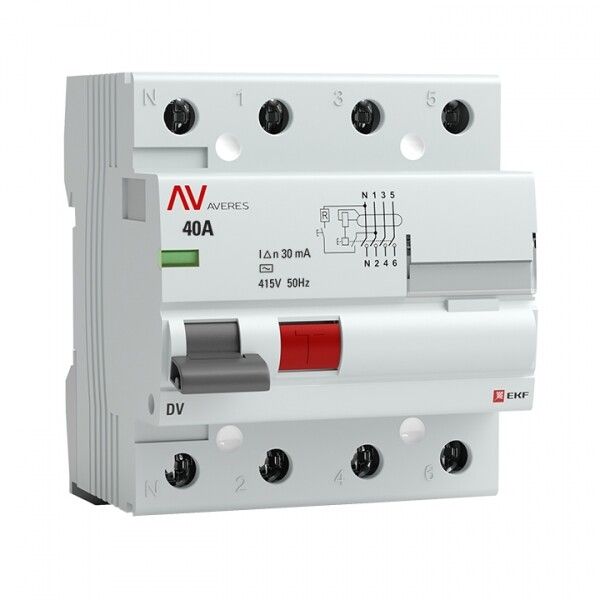

Выключатель дифференциальный (УЗО) DV 4п 40А 30мА тип AC AVERES | rccb-4-40-30-ac-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 30 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, оказавшимся под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. УЗО не защищает от перегрузок и КЗ - для этого требуется совмещать его с автоматическим выключателем. Применяется в бытовых и промышленных сетях переменного тока с напряжением до 400 В.

Технические характеристики

• Тип устройства: электромеханическое УЗО (не зависит от внешнего питания)
• Номинальный ток: 40 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для людей
• Количество полюсов: 4 - позволяет контролировать все фазы и ноль одновременно
• Номинальное напряжение: 400 В (рабочее), 660 В (изоляционное)
• Отключающая способность: 10 кА - выдерживает высокие токи КЗ без выхода из строя
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Монтаж на DIN-рейку: занимает 4 модуля (72 мм шириной)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Подключение проводов: сечением от 1 до 25 мм2 - совместим с большинством силовых кабелей
• Импульсное напряжение: 4000 кВ - устойчив к скачкам напряжения
• Рабочий диапазон температур: от -10C до +50C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Гарантия: 10 лет (120 месяцев)
• Глубина монтажа: 50 мм - требует достаточного места внутри щита

Совместимость и монтаж

УЗО устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется после отключения питания. Подключение проводов осуществляется через верхние и нижние клеммы - вход и выход должны соответствовать направлению потока энергии. Обязательно используйте пару с автоматическим выключателем на 40 А или ниже для защиты от перегрузки и КЗ. Все клеммы имеют защитные шторки - исключают случайное прикосновение к токоведущим частям во время работы. Для удобства обслуживания предусмотрено окно для маркировки цепи.

Безопасность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения сети - важное преимущество при авариях. Наличие защитных шторок и литой лицевой панели снижает риск травм при обслуживании. Устройство прошло проверку на устойчивость к импульсным перенапряжениям и механическим нагрузкам.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее электронных аналогов
• Высокая отключающая способность (10 кА) - сохраняет целостность при серьёзных КЗ
• Защитные шторки на клеммах - безопасность при работе рядом с устройством
• Окно реального положения контактов - сразу видно, сработало УЗО или нет
• Литая лицевая панель - прочная, не деформируется, легко моется
• Широкий диапазон сечений проводов - универсальное решение для разных проектов
• Длинная гарантия - 10 лет подтверждают долговечность конструкции

Ограничения применения

• Не предназначен для постоянной эксплуатации при температурах ниже -10C - возможны отказы при сильных морозах
• Степень защиты IP20 - нельзя устанавливать в сырых помещениях, на улице или в местах с высокой запылённостью
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом
• Требуется свободное место глубиной минимум 50 мм - не подходит для плотно укомплектованных щитов
• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц

Примеры использования

• Щитовая квартиры - защита группы розеток в ванной, кухне, детской комнате
• Производственный участок - защита станков, насосов, конвейеров с металлическим корпусом
• Офисное здание - обеспечение безопасности компьютерных групп и освещения
• Складские помещения - защита светильников и зарядных устройств при наличии сырости

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала автомата - он должен быть равен или меньше 40 А
• При монтаже соблюдайте полярность: входные провода подключаются сверху, выходные - снизу
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно перед сезонными нагрузками
• Не устанавливайте несколько УЗО на одну цепь - это может вызвать ложные срабатывания
• Если используется система TN-C, замените её на TN-S перед установкой УЗО - иначе устройство будет некорректно работать
• Для сложных систем рекомендуется применять координированные селективные УЗО - чтобы избежать массового отключения
