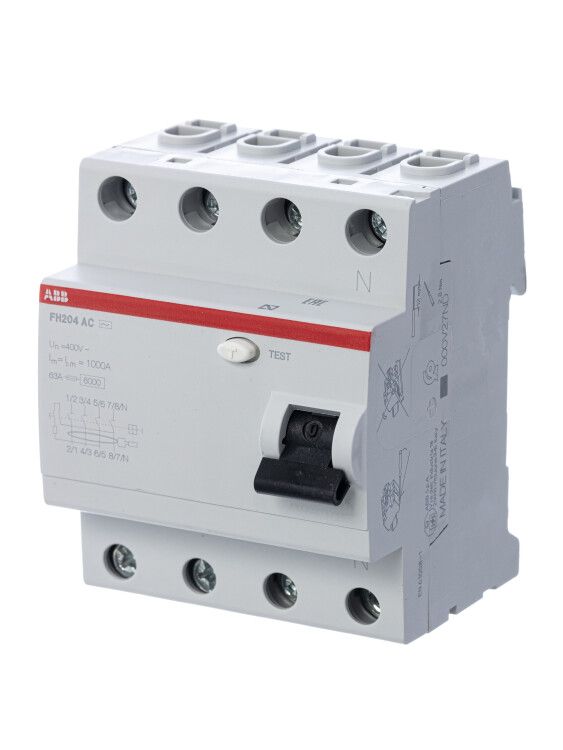

Выключатель дифференциального тока FH204AC-40/0.3 4п 40А 300мА ABB 2CSF204003R3400

Выключатель дифференциального тока ABB FH204AC-40/0,3 - четырёхполюсное устройство защитного отключения (УЗО) на 40 А и 300 мА, предназначенное для защиты людей и оборудования от поражения электрическим током и возгораний из-за утечек тока в трёхфазных сетях 400 В. Устройство монтируется на DIN-рейку и подходит для промышленных объектов, распределительных щитов и мощных потребителей.

Назначение и область применения

Выключатель дифференциального тока ABB FH204AC-40/0,3 защищает от поражения электрическим током и предотвращает возгорания, вызванные утечками тока в цепях переменного тока. Он используется в трёхфазных системах с заземлением, где есть риск повреждения изоляции или контакта фазы с корпусом. Подходит для защиты групповых линий питания станков, насосов, конвейеров, тепловых завес и другого промышленного оборудования. Применяется в распределительных щитах производственных помещений, складов, автосервисов и объектов ЖКХ.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечкам; срабатывает при превышении этого значения;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (наиболее распространённый тип в промышленности);
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 400 В между фазами;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при коротком замыкании до 10 000 А;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Количество модулей: 4 - занимает 4 стандартных модуля на DIN-рейке (18 мм каждый);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Рабочая температура: от -25 C до +55 C - работает в холодных и жарких помещениях;
• Степень защиты: IP2X - защита от доступа пальцев к токоведущим частям, но не от попадания воды или пыли;
• Монтаж: на DIN-рейку, глубина установки - 69 мм;
• Возможность дополнительной комплектации: да - можно подключить блоки сигнализации, расцепители, дополнительные контакты.

Совместимость и монтаж

Выключатель дифференциального тока ABB FH204AC-40/0,3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место шириной 72 мм (4×18 мм) и глубиной 69 мм внутри шкафа. Все четыре полюса подключаются: L1, L2, L3, N - важно соблюсти правильную последовательность, особенно нулевой проводник. Нельзя использовать с однофазными нагрузками без полного подключения всех полюсов - это нарушит работу устройства. Совместим со всеми автоматическими выключателями ABB серии FH200 и другими устройствами того же форм-фактора.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Произведено по технологии ABB, обеспечивающей надёжность и долговечность даже при высоких нагрузках. Отключение происходит за время менее 30 мс при достижении порога утечки. Каждый экземпляр проходит тестирование на срабатывание перед отправкой.

Преимущества

• Чёткая визуальная индикация состояния (ручка в положении “ON/OFF” и кнопка “T” для проверки работоспособности);
• Увеличенная механическая прочность корпуса - устойчив к вибрациям и ударным нагрузкам;
• Поддерживает дополнительные модули - позволяет интегрировать сигналы в системы управления;
• Известный бренд ABB гарантирует соответствие европейским и мировым стандартам качества;
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений.

Ограничения применения

• Не защищает от постоянных утечек тока (тип DC) - для таких задач нужны УЗО типа B или F;
• Не предназначена для защиты от перегрузок и коротких замыканий - требует обязательной параллельной установки автомата;
• IP2X не обеспечивает защиту от брызг и пыли - нельзя устанавливать во влажных или запылённых местах без дополнительной защиты (например, в герметичном шкафу);
• Не рекомендуется для бытовых однофазных сетей - слишком большой номинал и избыточная сложность;
• Не подходит для цепей с высоким уровнем гармоник (частотные преобразователи, светодиодные драйверы) - возможны ложные срабатывания.

Примеры использования

• Защита группы трёхфазных станков на металлообрабатывающем участке;
• Щитовая защита конвейерной линии на пищевом производстве;
• Обеспечение безопасности вентиляционных установок с двигателями 380 В;
• Распределительный щит складского комплекса с мощными осветительными и нагревательными приборами.

Практические советы

• Перед установкой проверьте, что нулевой проводник не пересекается с заземлением после УЗО - это вызовет ложное срабатывание;
• При использовании нескольких УЗО в одной цепи - убедитесь, что они согласованы по времени срабатывания (селективность);
• Проверяйте работоспособность кнопкой “T” ежемесячно - это обязательное условие безопасности;
• Учитывайте габариты: 4 модуля + 69 мм глубины - выбирайте шкаф с достаточным внутренним объёмом;
• Если нужна сигнализация при срабатывании - используйте дополнительный контакт (например, ABB S202), совместимый с этой моделью.
