Выключатель дифференциальный (УЗО) DV (селективный) 4п 40А 300мА тип AC AVERES | rccb-4-40-300-s-av EKF

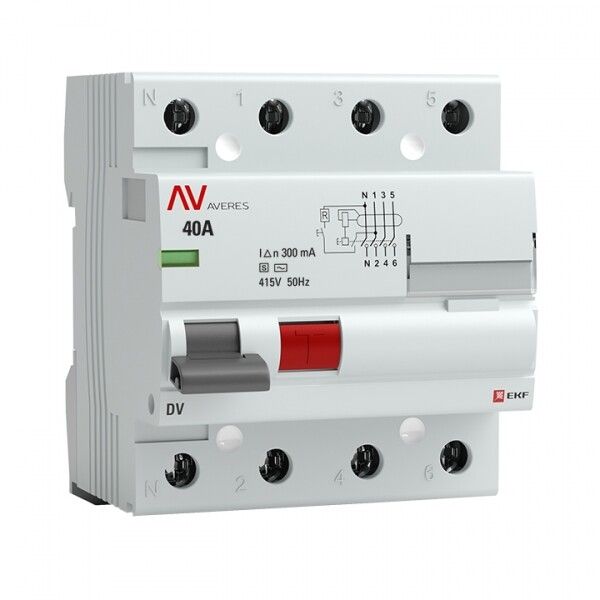

Выключатель дифференциальный (УЗО) 4 полюса 40 А 300 мА тип AC, S, DV электромеханический от EKF серии AVERES предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надёжное электромеханическое устройство применяется в бытовых и промышленных сетях переменного тока.

Назначение и область применения

УЗО защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, случайном прикосновении к токоведущим частям или старении оборудования. Отличается высокой точностью срабатывания при токе утечки 300 мА - идеально для защиты групповых линий, где требуется селективная защита от пожара, а не немедленное отключение. Применяется в распределительных щитах жилых домов, производственных цехов, объектов коммерческой недвижимости. Обязательно используется в паре с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9 кВт при 230 В (или до 27 кВт при 400 В трёхфазной сети)
• Дифференциальный ток срабатывания: 300 мА - чувствителен к медленным утечкам, снижающим риск возгорания
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных систем)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 10 кА - выдерживает большие токи КЗ без выхода из строя
• Количество полюсов: 4 - контролирует все фазы и ноль одновременно, исключает работу при частичном отключении
• Селективная защита: да - имеет временнóе запаздывание, что позволяет координировать работу с другими УЗО в многоуровневой системе
• Кратковременная задержка срабатывания: да - предотвращает ложные срабатывания при кратковременных скачках тока
• Напряжение изоляции: 660 В - безопасная работа при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Сечение провода: 1–25 мм2 - подходит для медных и алюминиевых жил, включая многожильные
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: -10…+50 C - подходит для помещений с нормальным микроклиматом
• Частота: 50 Гц - стандарт для российских сетей
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке
• Глубина монтажа: 50 мм - учтите при проектировании корпуса щита
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с умеренным климатом и возможными колебаниями влажности

Совместимость и монтаж

УЗО монтируется на DIN-рейку шириной 35 мм. Подходит для всех стандартных щитов, соответствующих ГОСТ Р МЭК 60439. Соединение проводов осуществляется через зажимы с защитными шторками - доступ к клеммам возможен только после открытия крышки. Для правильной работы важно соблюдать полярность: входные провода подключаются сверху, выходные - снизу. Нулевой провод обязательно проходит через УЗО, иначе защита не будет работать. Совместим со всеми автоматами EKF и аналогичными изделиями других производителей, если они имеют подходящую номинальную мощность.

Безопатность и стандарты

Соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Произведено в соответствии с требованиями безопасности для устройств класса 1. Имеет сертификаты, подтверждающие соответствие нормам РФ и ЕАЭС. Электромеханическая конструкция гарантирует работу даже при отсутствии внешнего питания - не зависит от качества электросети.

Преимущества

• Электромеханический принцип действия - работает без батареек и электроники, надёжнее электронных аналогов
• Селективность с задержкой - минимизирует аварийные отключения в сложных сетях
• Окно реального положения контактов - наглядно показывает, отключено ли устройство
• Защитные шторки на клеммах - исключают случайное прикосновение к токоведущим частям при обслуживании
• Литая лицевая панель - прочная, не деформируется, легко моется
• Маркировочное окно - удобно для подписи цепи, упрощает диагностику
• Поддержка дополнительных аксессуаров - можно установить блокировку, сигнализацию или дистанционное управление

Ограничения применения

• Не предназначено для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами с DC-выходом
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - нужен УЗО с IP44 или выше
• Не обеспечивает защиту от перегрузок и КЗ - обязательна установка автомата перед УЗО
• Не рекомендовано для однофазных сетей с малой нагрузкой - экономически невыгодно применять 4-полюсное УЗО там, где достаточно 2-полюсного
• Требует свободного места в щите - глубина 50 мм и ширина 4 модуля могут быть критичны для компактных корпусов

Примеры использования

• Щит этажный в многоквартирном доме - защита всей квартиры от утечек, особенно при наличии ванных комнат и кухонь
• Производственный участок с токарными станками, насосами, конвейерами - предотвращение пожаров из-за долговременной утечки через износившуюся изоляцию
• Объекты с большим числом электроприборов: офисы, торговые центры, складские комплексы
• Системы освещения и силовой сети в административных зданиях

Практические советы

• Выбирая УЗО, проверьте, чтобы автоматический выключатель перед ним имел номинал ≤ 40 А - иначе он не сможет защитить УЗО при КЗ
• При использовании нескольких УЗО в одной системе - используйте селективные модели типа S, чтобы избежать массового отключения
• Проверяйте состояние устройства ежемесячно кнопкой «Тест» - она имитирует утечку и подтверждает работоспособность
• Не подключайте ноль от другого УЗО - каждый 4-полюсный УЗО должен иметь свою отдельную нулевую шину
• При монтаже в щитах с ограниченной глубиной - заранее выбирайте модель с меньшей глубиной или увеличьте размер корпуса
• Для промышленных объектов - используйте дополнительные аксессуары (например, блок сигнализации) для удалённого контроля состояния
