Выключатель дифференциального тока (УЗО) 4п 40А 300мА тип AC City9 Set 400В SE C9R66440 APC

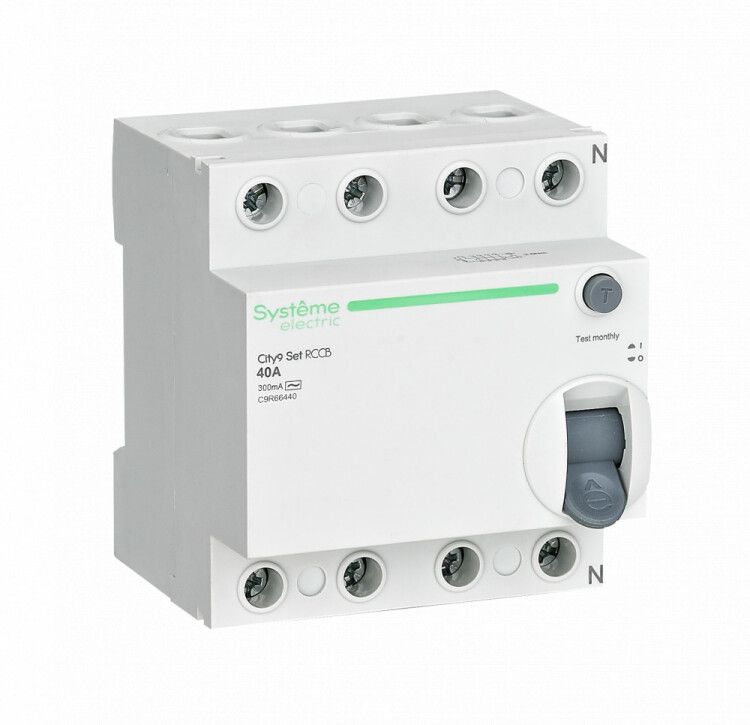

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 300 мА тип AC 400 В от бренда Systeme Electric - это электромеханическое устройство защиты для четырёхпроводных сетей 400 В. Артикул c9r66440 из серии City9 SET предназначен для предотвращения поражения электрическим током при утечках и используется в промышленных и коммерческих объектах.

Назначение и область применения

Этот УЗО защищает людей от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Он реагирует на дифференциальный ток утечки 300 мА и отключает цепь при возникновении опасной ситуации. Подходит для защиты групповых линий, оборудования с трёхфазным питанием и систем заземления TN-S, TT. Часто применяется в цепях питания станков, конвейеров, освещения, HVAC-систем и других промышленных нагрузок.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 40 А
• Дифференциальный ток утечки: 300 мА (0,3 А)
• Тип чувствительности: AC - реагирует на переменный ток утечки (синусоидальный)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до этой величины
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм - требует достаточного места в распределительном щите
• Степень защиты: IP20 - не защищён от воды и пыли, предназначен для установки внутри закрытых щитов
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям

Совместимость и монтаж

УЗО c9r66440 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов возможно как сверху, так и снизу - удобно при компактной сборке щита. Все клеммы имеют защиту от случайного прикосновения. Для правильной работы требуется соблюдение полярности: входные провода подключаются к верхним клеммам, выходные - к нижним. Устройство совместимо с автоматическими выключателями Series City9 и другими изделиями, соответствующими нормам IEC 61009-1.

Безопасность и стандарты

Выключатель дифференциального тока соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения сети - важное преимущество перед электронными аналогами. Наличие кнопки «Тест» позволяет ежемесячно проверять исправность устройства без внешних приборов.

Преимущества

• Электромеханическая схема - надёжна при авариях и перебоях с питанием
• Защита всех четырёх проводов (L1, L2, L3, N) - исключает риск утечки через нулевой провод
• Кнопка тестирования - быстрая диагностика работоспособности
• Безопасные клеммы - снижают риск травм при обслуживании
• Совместимость с сериями SE - легко интегрируется в существующие щиты City9 SET

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки - для этого нужны типы A, B или F
• IP20 не допускает установку во влажных помещениях, на улице или в открытых щитах
• Работает только при наличии напряжения в сети - не обеспечивает защиту при полном отключении питания
• Ток утечки 300 мА не защищает человека от смертельного удара при прямом контакте - для этого нужен 30 мА

Примеры использования

• Щитовая на этаже офисного здания - защита группы розеток и светильников
• Производственный участок - защита трёхфазных станков с металлическим корпусом
• Система вентиляции с насосами - предотвращение утечек в условиях повышенной влажности
• Подъездные щиты многоквартирных домов - защита общих линий от повреждений изоляции

Практические советы

• Перед установкой проверьте соответствие посадочного места в щите - глубина 45 мм и ширина 72 мм должны быть учтены
• Обязательно используйте УЗО с током утечки 30 мА для розеточных групп, где есть контакт человека - этот аппарат (300 мА) не заменяет его
• Проверяйте функциональность кнопкой «Test» хотя бы один раз в месяц
• Не устанавливайте рядом с источниками тепла - температурный режим должен соответствовать указанным в документации
• При использовании в цепях с высокими пусковыми токами (например, двигатели) убедитесь, что автоматический выключатель имеет подходящую характеристику (C или D)
