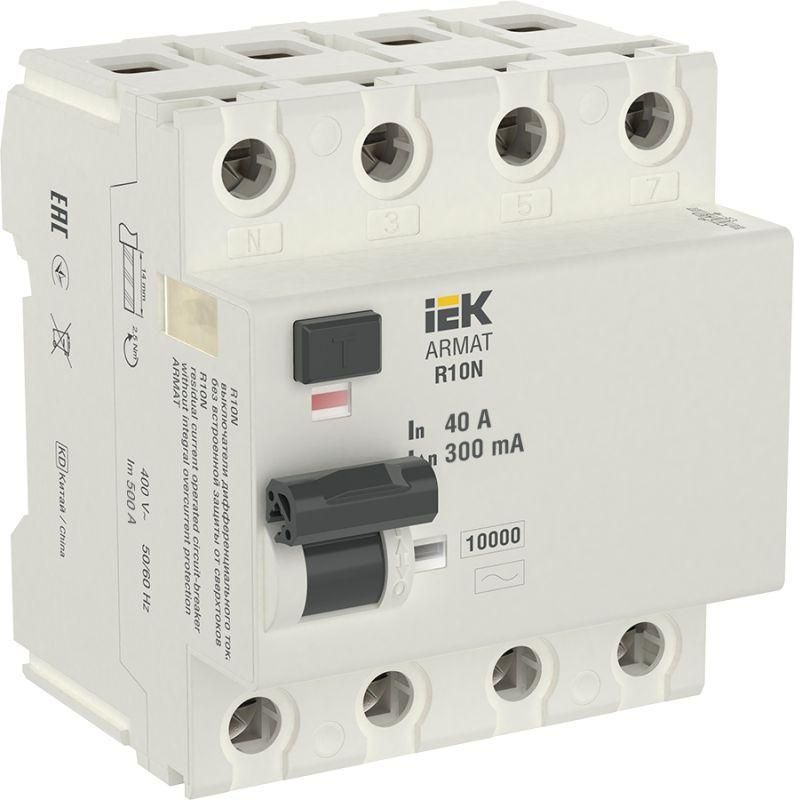

Выключатель дифференциальный (УЗО) R10N 4P 40А 300мА тип AC ARMAT | AR-R10N-4-040C300 IEK

Выключатель дифференциального тока (УЗО) R10N 4 полюса 40 А 300 мА тип AC от бренда IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Этот аппарат серии ARMAT подходит для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) R10N 4 полюса 40 А 300 мА тип AC защищает электроустановки от опасных утечек тока, которые могут возникнуть при повреждении изоляции проводов или оборудования. Он срабатывает при дифференциальном токе 300 мА, что делает его подходящим для защиты групповых цепей, а не отдельных бытовых приборов. Применяется в системах TN-C-S и TT с напряжением до 400 В переменного тока. Подходит для использования в цехах, складах, административных зданиях и других помещениях с повышенной нагрузкой.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Дифференциальный ток срабатывания: 300 мА - чувствителен к утечкам выше этой величины;
• Тип по току утечки: AC - реагирует только на переменный ток утечки (например, от нагревательных элементов, двигателей);
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В;
• Напряжение изоляции Ui: 500 В - обеспечивает безопасную работу при кратковременных скачках;
• Отключающая способность при КЗ: 10 кА - способен отключить цепь даже при максимальном токе короткого замыкания;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода;
• Степень защиты IP20 - защищён от прикосновений пальцев и крупных предметов, но не от пыли и воды;
• Способ монтажа: на DIN-рейку - стандартная установка в шкафах;
• Глубина монтажа: 76 мм - требует достаточного места внутри щита;
• Рабочий диапазон температур: от –25 C до +45 C - работает в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата в закрытых помещениях;
• Цвет: белый - соответствует стандартному оформлению щитового оборудования;
• Гарантия: 15 лет - длительный срок службы благодаря качественной сборке.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) R10N 4 полюса 40 А 300 мА тип AC устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные клеммы помечены L1–L3 и N, выходные - соответственно T1–T3 и T.N. Все четыре полюса должны быть подключены, чтобы устройство работало корректно. Нулевой провод не должен проходить через другие УЗО или автоматические выключатели после этого аппарата. Подключение кабелей сечением более 25 мм2 невозможно - это может повредить клеммы. Глубина монтажа 76 мм требует проверки внутреннего объёма щита перед установкой.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) R10N 4 полюса 40 А 300 мА тип AC соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отключающая способность 10 кА гарантирует надёжное отключение при аварийных режимах. Конструкция исключает возможность случайного включения при отключенном питании. Серия ARMAT сертифицирована для использования в условиях, где требуется высокая степень безопасности.

Преимущества

• Высокая отключающая способность - 10 кА обеспечивает защиту даже при серьёзных авариях;
• Долгий срок службы - 15 лет гарантии свидетельствуют о прочности комплектующих;
• Поддержка четырёхполюсной схемы - идеально для трёхфазных систем с общим нулём;
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях зимой;
• Совместимость со стандартным оборудованием - легко интегрируется в существующие щитовые решения.

Ограничения применения

• Не подходит для защиты от импульсных токов утечки - тип AC не реагирует на постоянный или пульсирующий ток (например, от ИБП или частотных преобразователей);
• IP20 не допускает использование во влажных или запылённых местах без дополнительной защиты;
• Не применяется в качестве основного автомата - только как дополнительная защита от утечек;
• Требует обязательного подключения нулевого провода - без него устройство не будет работать;
• Не рекомендован для бытовых однофазных цепей - слишком большой номинал и тип AC не оптимальны для жилых помещений.

Примеры использования

• Защита группы мощных станков на производстве с трёхфазным питанием;
• Обеспечение безопасности электроснабжения конвейерных линий в логистических центрах;
• Защита освещения и силовой сети в больших торговых залах;
• Щитовая защита в административных зданиях с несколькими этажами и распределёнными нагрузками.

Практические советы

• Выбирайте этот УЗО только для трёхфазных систем с общим нулём - он не нужен в однофазных квартирах;
• Проверьте глубину щита перед покупкой: 76 мм - это больше, чем у многих бюджетных решений;
• Если в вашей системе есть оборудование с выпрямителями (частотники, ИБП), выбирайте УЗО типа A вместо AC;
• Не используйте кабели сечением менее 4 мм2 - малые провода не обеспечивают механическую надёжность контакта;
• После монтажа обязательно протестируйте устройство кнопкой «Тест» - это проверяет целостность механизма срабатывания.
