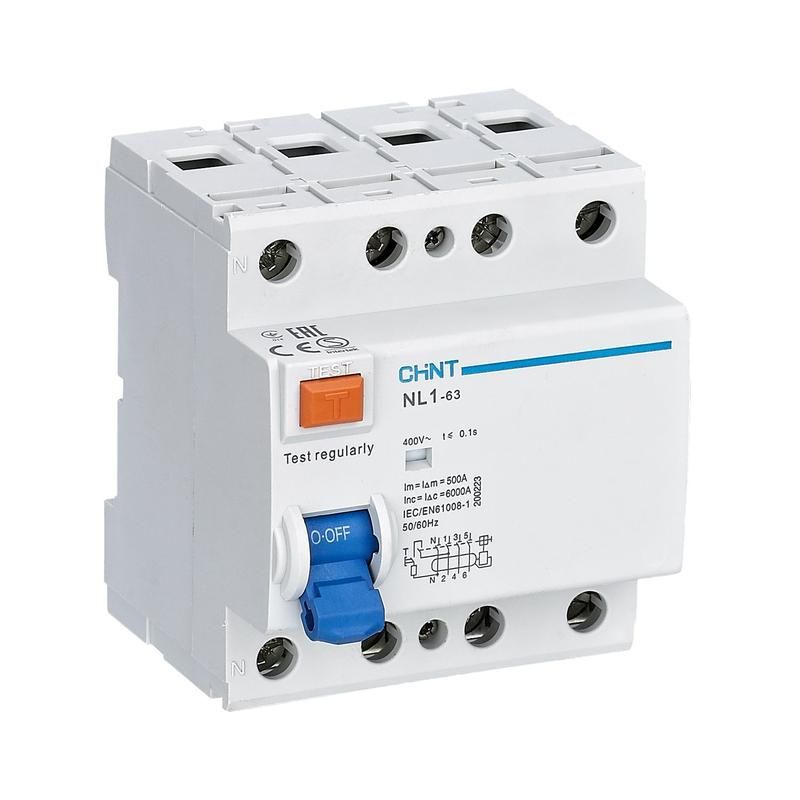

Выключатель дифференциального тока (УЗО) 4п 40А 300мА тип AC 6кА NL1-63 (R) CHINT 200230

Устройство защитного отключения (УЗО) NL1-63 4П 40А 300мА тип AC 6кА (DB) (R) от бренда CHINT предназначено для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в трёхфазных сетях. Этот УЗО применяется в промышленных и коммерческих объектах, где требуется надёжная защита оборудования и персонала.

Назначение и область применения

УЗО NL1-63 4П 40А 300мА тип AC 6кА (DB) (R) защищает от опасных утечек тока в четырёхпроводных трёхфазных сетях 400 В. Его основная задача - обнаружить даже малые токи утечки (300 мА) и отключить питание быстрее, чем успеет произойти травма или возгорание. Подходит для установки в распределительных щитах промышленных цехов, торговых центров, офисных зданий и других объектов с трёхфазной нагрузкой. Не предназначен для защиты одиночных бытовых приборов - для этого используют УЗО с меньшим током утечки (например, 30 мА).

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без повреждений;
• Номинальный ток утечки: 300 мА - чувствительность к утечкам, при которой УЗО сработает;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (типичные для большинства бытовых и промышленных устройств);
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство;
• Отключающая способность при КЗ: 6 кА - максимальный ток короткого замыкания, который УЗО может безопасно прервать;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных перегрузках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (молнии, коммутационные помехи);
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями;
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в неотапливаемых помещениях;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Степень загрязнения: 2 - подходит для помещений с умеренным уровнем пыли и влаги (не для сырых или пыльных цехов без дополнительной защиты);
• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных аналогов;
• Индикация состояния - окно показывает, включён ли контакт (зелёный = включено, красный = сработало).

Совместимость и монтаж

УЗО NL1-63 4П 40А 300мА тип AC 6кА (DB) (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на верхней и нижней части корпуса - входные провода сверху, выходные - снизу. Обязательно соблюдать полярность: нулевой провод подключается к клемме N, фазы - к L1–L3. Устройство совместимо с автоматическими выключателями серии NL1 и другими компонентами, соответствующими стандарту IEC 61009. Не рекомендуется использовать с источниками бесперебойного питания (ИБП) или преобразователями частоты - они могут вызывать ложные срабатывания.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Конструкция обеспечивает механическую и электрическую износостойкость - 2000 циклов включения/отключения. Электромеханическое исполнение делает его устойчивым к перепадам напряжения и отказам в сети. Наличие кнопки «Тест» позволяет ежемесячно проверять работоспособность без специнструментов.

Преимущества

• Высокая надёжность благодаря электромеханической схеме - не зависит от качества электросети;
• Чёткая визуальная индикация состояния - легко определить, сработало ли УЗО;
• Подходит для сложных трёхфазных систем с нулевым проводником - защищает всю цепь полностью;
• Совместим с популярной серией NL1 - можно собирать унифицированные щиты;
• Устойчив к импульсным перенапряжениям (до 4 кВ) - снижает риск выхода из строя при грозах.

Ограничения применения

• Не подходит для сетей с постоянным током или пульсирующим током утечки - для них нужен тип A или B;
• IP20 не защищает от влаги - нельзя устанавливать вне щита, в сырых или пыльных местах;
• Ток утечки 300 мА слишком велик для защиты человека - используется только для противопожарной защиты, а не для личной безопасности;
• Не рекомендовано применять в системах с частотными преобразователями, сварочным оборудованием или мощными импульсными источниками питания - возможны ложные срабатывания;
• Не предназначен для частого ручного включения/отключения - рассчитан на нечастые операции.

Примеры использования

• Защита трёхфазного станка с двигателем 30 кВт в металлообрабатывающем цехе;
• Общая защита распределительного щита торгового комплекса с несколькими фазами и нулём;
• Функция противопожарной защиты в промышленном освещении с большим количеством светильников;
• Щитовая защита системы кондиционирования воздуха на крыше здания (при условии установки в герметичном шкафу).

Практические советы

• Перед монтажом обязательно проверьте соответствие номинального тока УЗО (40 А) и автомата перед ним - он должен быть равен или меньше;
• При использовании нескольких УЗО в одном щите следите, чтобы ток утечки каждого был согласован - не допускайте “ложных” срабатываний из-за суммарной утечки;
• Проверяйте функцию тестовой кнопки хотя бы один раз в месяц - это обязательное требование нормативов;
• При замене старого УЗО убедитесь, что новый имеет те же параметры: 4 полюса, 300 мА, тип AC - иначе система защиты будет некорректной;
• Не используйте этот УЗО в качестве единственной защиты - всегда сочетайте его с автоматическим выключателем по току перегрузки и КЗ.
