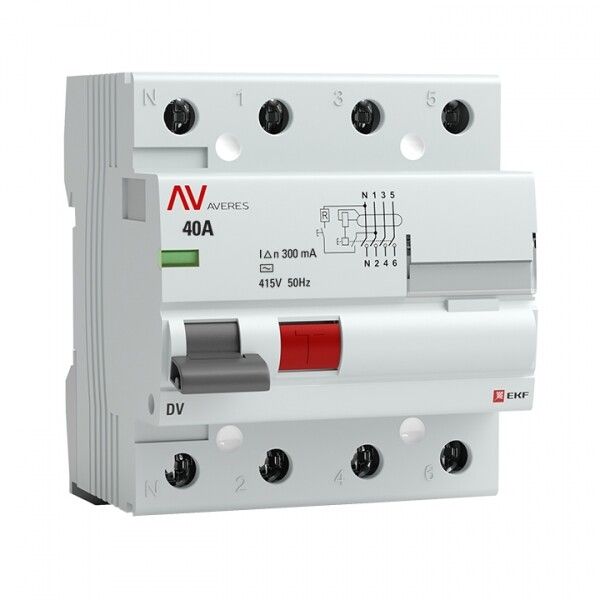

Выключатель дифференциальный (УЗО) DV 4п 40А 300мА тип AC AVERES | rccb-4-40-300-ac-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 300 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей и оборудования от утечек тока в трёхфазных сетях переменного тока. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

УЗО предназначено для отключения электросети при появлении тока утечки свыше 300 мА. Это защищает людей от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования. Также устройство снижает риск возгорания, вызванного длительными утечками тока, которые могут прогревать провода и соединения. Применяется в трёхфазных системах с напряжением до 400 В - например, в щитах производственных линий, насосных станций, котельных, торговых центров и крупных жилых домов. Обязательно используется в паре с автоматическим выключателем, так как само УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Тип: электромеханическое УЗО (не зависит от внешнего питания)
• Номинальный ток: 40 А
• Дифференциальный ток срабатывания: 300 мА
• Количество полюсов: 4 (для трёхфазной сети + N)
• Род тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ
• Частота: 50 Гц
• Степень защиты: IP20 (защита от прикосновений, не герметичное)
• Поперечное сечение подключаемых проводов: 1–25 мм2
• Количество модулей: 4 (занимает 4 модуля на DIN-рейке)
• Глубина монтажа: 50 мм
• Рабочая температура: от -10 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, возможна запылённость)
• Степень загрязнения: 2 (умеренная пыль, неагрессивная среда)
• Гарантия: 10 лет (120 месяцев)
• Нормативы: IEC 61008, ГОСТ Р 50030

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку шириной 35 мм. Совместимо с любыми автоматическими выключателями, установленными в том же щите. Для правильной работы требуется подключение всех четырёх проводов: три фазы (L1, L2, L3) и ноль (N). Ноль обязательно проходит через УЗО - его нельзя заземлять после устройства. Максимальное сечение проводов - 25 мм2; для меньших сечений (менее 1 мм2) контакт может быть ненадёжным. Глубина монтажа 50 мм требует достаточного свободного места внутри щита. Устройство не имеет встроенного теплового или электромагнитного расцепления - для защиты от перегрузок и КЗ нужен отдельный автоматический выключатель на 40 А.

Безопасность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030, что гарантирует проверенную безопасность срабатывания при утечках. Электромеханическая конструкция работает даже при отсутствии напряжения в сети - не зависят от внешних источников питания. Наличие защитных шторок на клеммах исключает случайное прикосновение к токоведущим частям при обслуживании. Импульсная прочность 4000 кВ обеспечивает устойчивость к грозовым перенапряжениям. Степень защиты IP20 позволяет применять устройство только в закрытых щитах, недоступных для доступа посторонних лиц.

Преимущества

• Электромеханический принцип действия - надёжно сработает даже при обрыве нуля или сбоя в питании
• Высокая отключающая способность 10 кА - выдерживает большие токи КЗ без выхода из строя
• Окно реального положения контактов - наглядно показывает, отключено ли устройство
• Защитные шторки на клеммах - предотвращают случайные прикосновения
• Удобное окно для маркировки - легко определить, к какой цепи подключено УЗО
• Литая лицевая панель - устойчива к механическим воздействиям и долговечна
• Поддержка полного комплекта аксессуаров - можно дополнительно оснастить устройство

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC)
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата
• IP20 - не допускается установка во влажных, пыльных или наружных помещениях без корпуса
• Требуется точное соблюдение полярности подключения нулевого провода
• Не рекомендовано для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания
• Может не сработать при утечке постоянного тока или импульсных токов - для таких задач нужны УЗО типа B

Примеры использования

• Щитовая на этаже многоквартирного дома - защита всей группы розеток и света
• Производственный участок с трёхфазными станками, насосами, вентиляторами
• Котельная с автономной системой управления и электроникой
• Складские помещения с мощным освещением и оборудованием
• Объекты с длинными силовыми кабелями, где возрастает вероятность утечек

Практические советы

• Выбирая УЗО, убедитесь, что автомат перед ним имеет такой же номинал (40 А) - иначе он может сработать раньше, чем УЗО
• Проверьте посадочные размеры: глубина 50 мм требует минимум 60–70 мм свободного пространства в щите
• Используйте маркировочную этикетку - это ускоряет поиск неисправности при аварии
• При подключении проводов не затягивайте клеммы слишком сильно - это повредит медную жилу
• Тестируйте устройство кнопкой «T» ежемесячно - особенно в условиях повышенной влажности или нагрузки
• Если в сети есть частотники, сварочные аппараты или LED-драйверы - рассмотрите возможность перехода на УЗО типа B
