Выключатель дифференциальный (УЗО) ВД1-63 4Р 40А 300мА | MDV15-4-040-300 GENERICA IEK

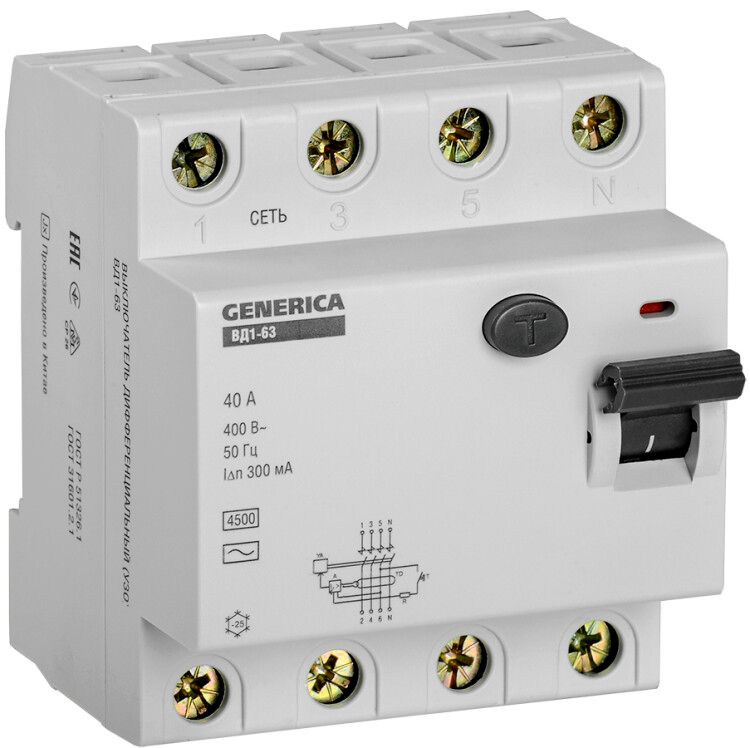

Выключатель дифференциального тока ВД1-63 (УЗО) GENERICA - четырёхполюсное устройство защитного отключения с номинальным током 40 А и чувствительностью 300 мА, предназначенное для обеспечения безопасности людей и оборудования в трёхфазных сетях 400 В. Артикул mdv15-4-040-300 соответствует сериям ВД1-63 от GENERICA и IEK.

Назначение и область применения

Выключатель дифференциального тока ВД1-63 защищает людей от поражения электрическим током при утечках через изоляцию или прикосновении к токоведущим частям. Он не защищает от перегрузок и коротких замыканий - эти функции должны обеспечиваться автоматическими выключателями. Применяется в распределительных щитах трёхфазных цепей: промышленные станки, конвейеры, насосные группы, системы вентиляции, объекты с высокой плотностью нагрузки.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети 380–400 В переменного тока
• Номинальный ток: 40 А - допустимый постоянный ток через контакты без перегрева
• Дифференциальный ток срабатывания: 300 мА - сработает при утечке 300 миллиампер и выше
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (не на постоянные или импульсные)
• Отключающая способность при КЗ: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Устойчивость к импульсному току: 0,25 кА - выдерживает одиночные импульсы до 250 А без повреждений
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытых щитов
• Способ монтажа: DIN-рейка - фиксируется на стандартной рейке шириной 35 мм
• Модульная ширина: 4 модуля - занимает 72 мм по ширине (по стандарту EN 60947)
• Срок службы: 15 лет - при соблюдении условий эксплуатации и температурного режима

Совместимость и монтаж

Выключатель дифференциального тока ВД1-63 совместим со всеми стандартными DIN-рейками и щитами, где используется компактная сборка. Устанавливается последовательно с автоматическим выключателем на входе - УЗО не имеет встроенной защиты от перегрузок. Подключение: три фазы L1, L2, L3 и ноль N - все четыре полюса проходят через дифференциальный трансформатор. Нельзя использовать без подключения нулевого провода - работа невозможна. Монтаж выполняется при отключенном питании. После установки необходимо проверить тестовой кнопкой «T» - при её нажатии устройство должно отключиться.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения. Электронный тип срабатывания делает его зависимым от наличия напряжения питания - при отключении нуля или аварии в сети он может не работать. Для надёжной работы требуется стабильное напряжение и исправная система заземления.

Преимущества

• Высокая точность срабатывания при утечке 300 мА - оптимально для групповых линий, снижает ложные срабатывания
• Индикация состояния: рычаг с чётким положением “ON/OFF” позволяет визуально контролировать работу
• Тестовая кнопка “T” - возможность ежемесячной проверки работоспособности без специнструментов
• Совместимость с продукцией IEK и GENERICA - легко заменяется аналогичными изделиями из одной серии
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации

Ограничения применения

• Не применяется в системах с постоянным током утечки - не реагирует на пульсирующий DC или смешанный ток
• Не защищает от перегрузок и коротких замыканий - обязательно использование автомата перед УЗО
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах
• Электронный тип - отказывает при отсутствии напряжения на входе (например, при обрыве нуля)
• Не рекомендуется для защиты отдельных бытовых розеток - 30 мА более подходят для этого

Примеры использования

• Защита трёхфазного станка с двигателем мощностью 11 кВт - предотвращает удар током при пробое изоляции обмотки
• Групповое УЗО для нескольких насосов в канализационной станции - исключает риск поражения при ремонте
• Щит освещения и силовых цепей в производственном корпусе - обеспечивает безопасность обслуживающего персонала
• Линия питания конвейера с металлическим каркасом - защищает от утечек через корпус

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток 40 А соответствует нагрузке - не используйте для цепей выше 40 А
• Посадочный диаметр клемм рассчитан на медные жилы сечением до 25 мм2 - не затягивайте слишком толстые провода
• Подключайте ноль строго через УЗО - ни в коем случае не bypass’ите его
• Проверяйте работу кнопкой “T” хотя бы раз в месяц - особенно в промышленных условиях
• При использовании в системе TN-C-S - обязательна правильная схема разделения PEN на PE и N до УЗО
• Не устанавливайте несколько УЗО на одну линию без координации - возможны селективные сбои
