Выключатель дифференциального тока (УЗО) 4п 40А 30мА тип AC 6кА NL1-63 (R) CHINT 200224

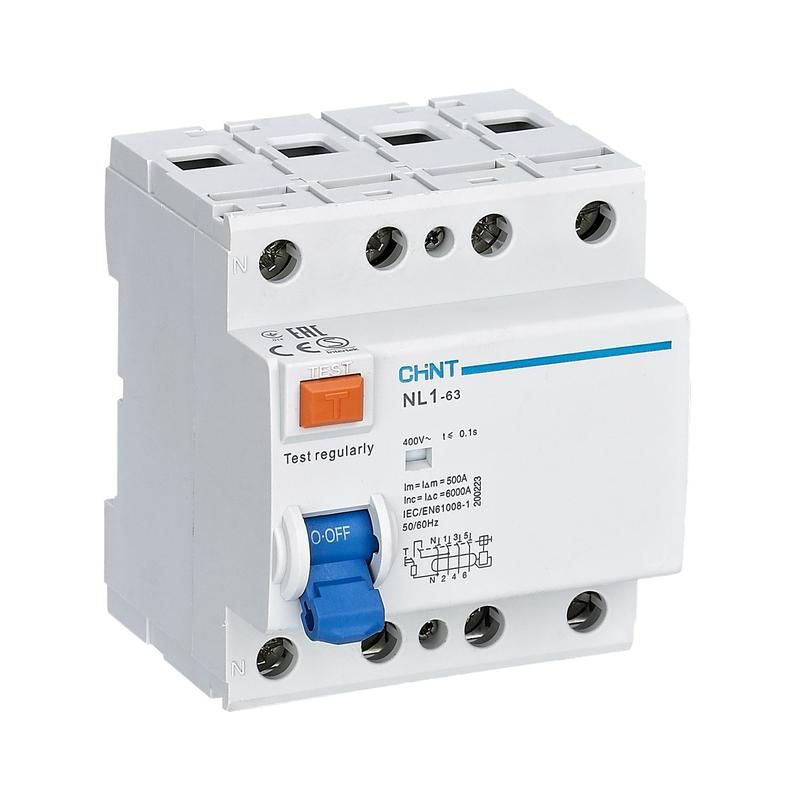

Устройство защитного отключения (УЗО) NL1-63 4П 40А 30мА тип AC 6кА (DB) (R) от бренда CHINT предназначено для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях 400 В. Это надёжное электромеханическое УЗО серии NL1 подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NL1-63 4П 40А 30мА тип AC 6кА (DB) (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции. Также оно предотвращает возгорание проводки из-за длительных утечек тока, которые не вызывают срабатывания обычных автоматических выключателей. Применяется в трёхфазных сетях 400 В с нулевым проводником - например, в щитах многоквартирных домов, офисов, производственных линий, насосных станциях и других объектах с мощными потребителями.

Технические характеристики

• Номинальный ток: 40 А - максимальная нагрузка, которую устройство может постоянно выдерживать без перегрева.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (стандартный тип для бытовых и промышленных сетей).
• Номинальное напряжение: 400 В - работает в трёхфазных системах с напряжением между фазами 400 В.
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь даже при крупном коротком замыкании.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, что важно для трёхфазных нагрузок с нейтралью.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных перенапряжениях.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (например, от молний).
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли - требует установки внутри закрытого щита.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями в России и странах СНГ.
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице.
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью (не в сырых, пыльных или химически агрессивных условиях).

Совместимость и монтаж

УЗО NL1-63 4П 40А 30мА тип AC 6кА (DB) (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется согласно схеме на корпусе: входные и выходные клеммы помечены L1–L3 (фазы), N (нейтраль). Все четыре полюса должны быть подключены - игнорирование нуля приведёт к отказу работы. Для правильной работы требуется наличие заземления в сети. Совместим с любыми автоматическими выключателями серии NL1 и другими устройствами, соответствующими стандарту IEC 61009-1.

Безопасность и стандарты

УЗО соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Конструкция - исключительно электромеханическая, то есть работает без внешнего питания, что делает её надёжной даже при отключении нуля или аварии в сети. Наличие тестовой кнопки позволяет ежемесячно проверять исправность устройства. Индикаторное окно показывает состояние контактов: зелёный цвет - включено, красный - сработало.

Преимущества

• Электромеханическая конструкция - не зависит от напряжения сети, работает при любом состоянии питания.
• Высокая отключающая способность (6 кА) - обеспечивает безопасность даже при серьёзных авариях.
• Чувствительность 30 мА - оптимальна для защиты людей, не вызывает ложных срабатываний при нормальных утечках.
• Индикация состояния - сразу видно, было ли срабатывание, что ускоряет диагностику.
• Совместимость с сериями NL1 - легко интегрируется в существующие щиты с аналогичной аппаратурой CHINT.

Ограничения применения

• Не предназначен для защиты от постоянного тока - нельзя применять в системах с выпрямителями, светодиодными драйверами или солнечными панелями без дополнительных мер.
• Тип AC - не реагирует на пульсирующие постоянные токи утечки (например, от современных ЭПРА, ИБП, компьютеров); для таких нагрузок нужен тип A.
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, уличные щиты), на открытых площадках или в пыльных цехах без дополнительной защиты.
• Не является автоматическим выключателем - обязательно требуется последовательная установка автомата на 40 А для защиты от перегрузок и КЗ.
• Работает только при наличии нулевого провода - не применяется в двухпроводных однофазных сетях без нуля.

Примеры использования

• Щит этажный в жилом доме - защита группы розеток на кухне, в ванной и туалете.
• Производственный участок - питание трёхфазного станка с металлообрабатывающим оборудованием.
• Офисное помещение - защита серверной или группы розеток для IT-оборудования (при условии отсутствия значительных пульсирующих утечек).
• Автомобильный сервис - питание подъёмника, компрессора и освещения в мастерской.

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - если УЗО не отключилось, оно неисправно.
• Проверяйте работоспособность хотя бы один раз в месяц - особенно в местах с повышенной влажностью.
• При проектировании щита учтите, что УЗО занимает 4 модуля (80 мм) на DIN-рейке - планируйте место заранее.
• Подключайте ноль через УЗО - если он будет обходным, устройство не сработает при утечке.
• Если в сети много электроники (ИБП, ЧРП, LED-освещение), рассмотрите замену на УЗО типа A - тип AC может давать ложные отключения.
• Не используйте УЗО NL1-63 4П 40А 30мА тип AC 6кА (DB) (R) вместо дифавтомата - он не защищает от перегрузок!
