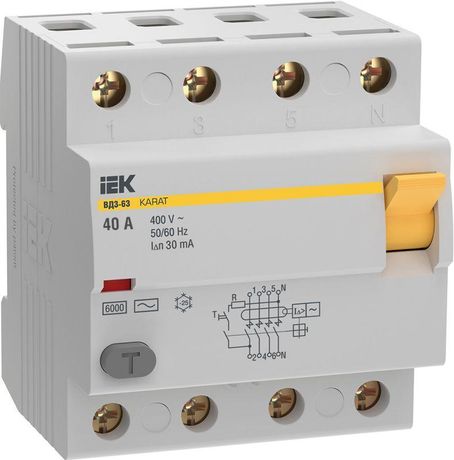

Выключатель дифференциальный (УЗО) ВД3-63 4P 40А 30мА 6кА тип АС KARAT | MDV20-4-040-030 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK — устройство для защиты людей и оборудования от поражения электрическим током при утечке тока в цепях до 400 В. Модель ВД3-63 40А 30мА 6кА тип AC предназначена для установки в щитах с DIN-рейкой и работает без зависимости от напряжения сети.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает от поражения электрическим током при утечке более 30 мА. Он реагирует только на переменный ток утечки (тип AC), возникающий при повреждении изоляции проводов или оборудования. Устройство не защищает от перегрузок и коротких замыканий — эти задачи решают автоматические выключатели, которые устанавливают совместно с этим УЗО.

Подходит для использования в жилых домах, офисах, производственных помещениях, на стройплощадках. Применяется в низковольтных комплектных устройствах (ЩР, ЩО) с уровнем защиты не ниже IP30. Часто используется в трёхфазных сетях 380 В для защиты групп розеток, электрооборудования и мощных потребителей.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 30 мА — чувствительность срабатывания; безопасный порог для человека;
• Тип тока утечки: AC — реагирует только на переменный ток утечки (например, от пробоя изоляции);
• Номинальное напряжение: 400 В — рабочее напряжение в трёхфазной сети 380 В;
• Отключающая способность: 6 кА — предельная величина тока КЗ, которую устройство может выдержать без выхода из строя (но не отключает!);
• Количество полюсов: 4 — защищает все фазы и ноль одновременно, что важно для трёхфазных систем;
• Степень защиты: IP20 — не защищён от воды и пыли, требует установки внутри закрытого щита;
• Ширина: 4 модуля (18 мм × 4 = 72 мм) — занимает место на DIN-рейке;
• Максимальное сечение кабеля: 50 мм² — позволяет подключить толстые медные провода;
• Частота: 50/60 Гц — совместим с сетями России и большинства стран;
• Рабочий диапазон температур: -25…+45 °C — можно использовать в неотапливаемых помещениях;
• Срок службы: 15 лет — при соблюдении условий эксплуатации;
• Тип: электромеханический — работает без внешнего питания, надёжнее электронных аналогов;
• Способ монтажа: на DIN-рейку — стандартный способ для современных щитов.

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 устанавливается на DIN-рейку шириной 35 мм. Для работы требуется параллельно установленный автоматический выключатель (например, ВА47-29 или аналогичный) для защиты от перегрузок и КЗ. Подключение выполняется по схеме: входные провода — сверху, выходные — снизу. Нулевой провод обязательно проходит через УЗО, иначе защита не будет работать.

Не допускается подключение заземления после УЗО — это вызывает ложные срабатывания. Все группы, защищённые одним УЗО, должны иметь единый контур заземления. Сечение кабеля не должно превышать 50 мм² — иначе невозможно плотно затянуть зажимы.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1–2019 и международному стандарту IEC 61009-1. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети — важное преимущество при авариях. Серия KARAT от IEK прошла сертификацию в ЕАЭС и рекомендована для использования в объектах гражданского и промышленного назначения.

Преимущества

• Надёжность: электромеханический принцип действия исключает отказы из-за сбоев в питании;
• Защита всех четырёх проводников: фазы A, B, C и N — снижает риск утечки в сложных цепях;
• Высокая отключающая способность (6 кА): выдерживает импульсы КЗ, не разрушаясь;
• Удобный монтаж: стандартная ширина 4 модуля легко помещается в любой щит;
• Долгий срок службы: 15 лет при правильном использовании.

Ограничения применения

• Не защищает от постоянного тока утечки (тип DC) — не подходит для систем с преобразователями частоты, солнечными панелями или ИБП;
• Не отключает токи перегрузки и короткого замыкания — обязательна установка автомата перед УЗО;
• IP20 — нельзя устанавливать во влажных местах, на улице или в открытых щитах;
• Только тип AC — не реагирует на пульсирующие постоянные токи утечки (например, от некоторых бытовых приборов);
• Не рекомендуется для защиты одного единственного прибора — лучше применять в групповой защите нескольких розеток или линий.

Примеры использования

• Групповая защита розеток в квартире или офисе (3 фазы + ноль) — например, для компьютеров, зарядок, кухонной техники;
• Защита трёхфазного двигателя на производстве, где есть риск повреждения изоляции;
• Щит на стройплощадке для временных электросетей с розетками и освещением;
• Объекты с высокими требованиями к безопасности: больницы, детские учреждения, бассейны (при наличии дополнительной защиты).

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — 50 мм² максимум. Более толстый провод не войдёт в зажимы;
• Всегда используйте УЗО вместе с автоматическим выключателем подходящего номинала (например, 40 А);
• Проверяйте работоспособность кнопкой “Т” один раз в месяц — это гарантирует исправность механизма;
• Не подключайте заземление к нулевому проводу после УЗО — это вызовет ложные срабатывания;
• Если нужна защита от постоянного тока утечки — выбирайте УЗО типа A или B, а не AC;
• При установке в щит с несколькими УЗО — следите, чтобы нулевые шины были разделены, иначе произойдут ложные срабатывания.
