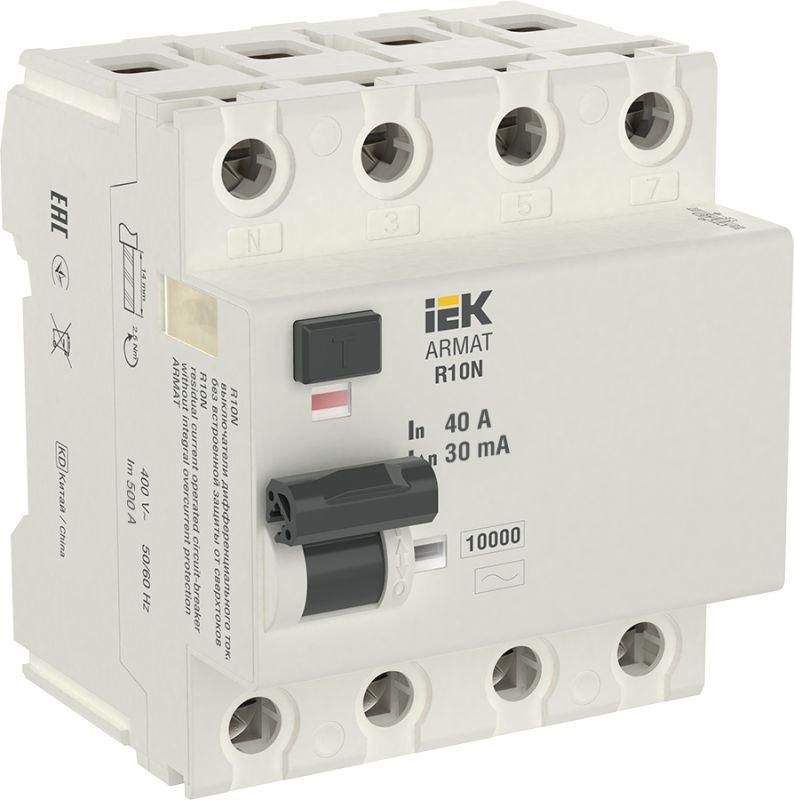

Выключатель дифференциальный (УЗО) R10N 4P 40А 30мА тип AC ARMAT | AR-R10N-4-040C030 IEK

Выключатель дифференциального тока (УЗО) R10N 4 полюса 40 А 30 мА тип AC от бренда IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Этот аппарат серии ARMAT применяется в распределительных щитах жилых, общественных и промышленных объектах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) R10N 4 полюса 40 А 30 мА тип AC защищает участки электроустановок от опасного тока утечки - когда ток уходит не через фазный проводник, а через корпус оборудования, землю или человека. Он срабатывает при утечке 30 мА, что соответствует уровню, безопасному для жизни. Применяется в сетях переменного тока 400 В, частотой 50 Гц. Подходит для защиты групповых цепей освещения, розеток, бытовых приборов, насосов, вентиляторов и другого оборудования с активной нагрузкой.

Технические характеристики

• Тип дифференциального тока: AC - реагирует на переменный ток утечки (синусоидальный), наиболее распространённый тип для бытовых и промышленных сетей;
• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты человека;
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 10 тысяч ампер;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе;
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода;
• Ширина по DIN-рейке: 4 модуля - занимает место 72 мм в щите;
• Глубина монтажа: 76 мм - требует свободного пространства внутри шкафа;
• Степень защиты: IP20 - защищён от прикосновений пальцев и крупных предметов, но не от пыли и воды;
• Рабочий диапазон температур: от –25C до +45C - подходит для установки в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в условиях повышенной влажности;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Цвет: белый - совместим со стандартным оформлением щитового оборудования.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) R10N 4 полюса 40 А 30 мА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 25 мм2. Все четыре полюса имеют входные и выходные клеммы - важно правильно подключить L1, L2, L3 и N. Ноль обязательно проходит через устройство, иначе защита не будет работать. Устройство совместимо с другими компонентами серии ARMAT и стандартными автоматическими выключателями IEK. Перед установкой проверьте соответствие сечения кабеля и допустимую нагрузку по току.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) R10N 4 полюса 40 А 30 мА тип AC соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отключающая способность 10 кА гарантирует работу при аварийных режимах. Конструкция обеспечивает механическую блокировку при попытке включения при наличии утечки. Сертифицирован для применения в России и странах ЕАЭС.

Преимущества

• Защита всех четырёх проводников - исключает риск оставления нуля под напряжением после срабатывания;
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ;
• Подходит для сложных систем с несколькими фазами и общим нулём;
• Устойчивость к колебаниям температуры - можно использовать в холодных помещениях;
• Долгий срок службы - снижает затраты на обслуживание и замену;
• Совместимость с продукцией серии ARMAT - легко формируется единая система защиты в щите.

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки - требуется тип A или B;
• Не защищает от перегрузок и коротких замыканий - необходимо применять вместе с автоматическим выключателем;
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в банях, подвалах без герметизации);
• Не рекомендован для питания оборудования с высоким импульсным током утечки (некоторые ЧРП, светодиодные драйверы) - возможны ложные срабатывания;
• Требуется точное подключение нулевого провода - неверная коммутация делает устройство бесполезным.

Примеры использования

• Щитовая в многоквартирном доме - защита группы розеток на этаже;
• Производственный цех - защита трёхфазных станков с металлическим корпусом;
• Автомобильный сервис - питание зарядных устройств и подъёмников;
• Складские помещения - освещение и оборудование с возможностью контакта с влагой;
• Общественные учреждения - системы безопасности, где важна защита персонала.

Практические советы

• Перед установкой протестируйте устройство кнопкой «Тест» - оно должно отключиться сразу;
• Не используйте этот УЗО как единственный защитный элемент - всегда сочетайте его с автоматом на 40 А;
• При монтаже в щитах с ограниченной глубиной - убедитесь, что есть минимум 80 мм свободного места;
• Если в цепи есть несколько потребителей с малыми утечками (например, компьютеры, LED-светильники), суммарный ток утечки может вызвать ложное срабатывание - тогда лучше выбрать УЗО на 100 мА для групповой защиты;
• Проверяйте плотность затяжки клемм - плохой контакт увеличивает нагрев и снижает долговечность;
• При замене старого УЗО - сравнивайте тип тока утечки (AC/A/B): замена типа AC на A может решить проблему ложных срабатываний.
